Clapets de désenfumage

layer

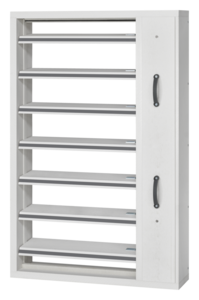

EK-JZ

Registres de désenfumage rectangulaires avec fonction de ventilation, faible profondeur d'installation et grande section pour évacuation de la chaleur et des fumées avec systèmes mécaniques d'extraction de fumée, pour fournir de l'air supplémentaire et pour les systèmes de pressurisation

  • Tailles nominales 200 × 430 - 1200 × 2030 mm, pour des débits de fumées allant jusqu'à 87 700 m³/h ou 24 360 l/s à 10 m/s
  • Installation rapide et facile dans ou sur les structures de bâtiment, pour l'évacuation des fumées et de la chaleur, télécommande avec un servomoteur
  • Caisson, clapet et encastrement de servomoteur en silicate de calcium résistant à haute température
  • Niveau de pression 2 (pression de fonctionnement –1000 à 500 Pa)
  • Déclenchement automatique (AA), option de commande manuelle (MA)
  • Pour les gaines d'extraction de fumée à partir d'une épaisseur de cloison de
  • 35 mm
  • C10,000 = pour les systèmes combinés d'extraction de fumée et de ventilation
  • Étanchéité du clapet fermé, conforme à la norme EN 1751, classe 3
  • Débit de fuite du caisson conforme à la norme EN 1751, classe C


Équipements et accessoires en option

  • Grille de protection (plusieurs exécutions)
  • Un contre-cadre de raccordement pour gaines d'extraction de fumée en silicate de calcium et en tôle d'acier
  • Intégration dans le système centralisé de gestion des bâtiments avec TROXNETCOM

En savoir plus

layer

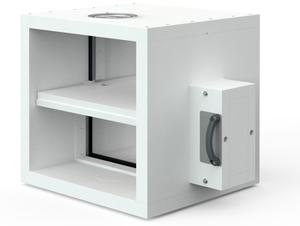

EK2-EU


Clapets de désenfumage rectangulaires avec fonction de ventilation pour l'évacuation de la chaleur et des fumées avec systèmes mécaniques d'extraction de fumée, pour un apport  d'air supplémentaire et pour les systèmes à différentiel de pression

  • Clapet de désenfumage CE conformément à la norme EN 12101-8
  • Répond aux caractéristiques de fonctionnement maximales possibles pour les clapets de désenfumage selon la norme de classification EN 13501-4
  • Utilisation dans les structures porteuses (cloisons de séparation et dalles de plafond pleines et légères) pour assurer l'étanchéité au feu (compartimentage coupe-feu)
  • Pour les gaines et conduits des systèmes de désenfumage et d'évacuation de la chaleur
  • Pour les systèmes à différentiel de pression, les systèmes de désenfumage mécaniques, les installations d'extinction à gaz et pour un apport  d'air supplémentaire
  • Signal de commande à l'entrée en provenance du système de détection incendie et intégration dans le système centralisé de gestion du bâtiment BMS avec TROXNETCOM
  • Signaux à distance avec servomoteur d'ouverture / fermeture et détecteur de  fin de course
  • Cmod = pour le désenfumage et la ventilation dans les systèmes mixtes, permettant un équilibrage pneumatique du débit-volume car l'ailette peut adopter toute position intermédiaire
  • Dimensions nominales 200 × 200 – 1 500 × 800 mm, pour les débits de gaz jusqu'à 43 200 m³/h ou 12 000 l/s à 10 m/s
  • Faibles pertes de charge à des vitesses en amont élevées, valeur standard de 10 m/s minimum
  • Déclenchement automatique (AA), option de commande manuelle (MA)
  • Possibilité d'un montage à sec sans mortier simple et rapide dans des cloisons de séparation pleines et légères

En savoir plus

layer

EK-JS

Volet de désenfumage rectangulaire en tôle d'acier avec fonction d'aération pour l'évacuation de la fumée et de la chaleur dans les installations de désenfumage, ainsi que pour le débit contrôlé de l'air soufflé. Peut contribuer au maintien de la fumée hors des salles de sécurité et de leurs antichambres, dans les installations d'aération sous pression (DBA), par ex. dans les puits d'ascenseur de pompiers ou pour le désenfumage des galeries d'évacuation.

  • Peut s'utiliser dans les environnements d'évacuation jusqu'à une température de 600 °C sur des gaines éprouvées d'évacuation des fumées et des conduits en tôle d'acier
  • Répond aux exigences du niveau de pression 3, avec toute direction de flux d'air et déclenchement automatique (AA)
  • Dimensions nominales : 100 × 100 – 1 250 × 2 560 mm
  • Débit-volume de 360 m³/h ou 100 l/s – 115 110 m³/h ou 31 975 l/s à 10 m/s
  • Conception en tôle d'acier (ou revêtement par poudre selon le tableau RAL-CLASSIC) ou en acier inoxydable de qualité A4
  • Conformément à la norme EN 1751 : débit d'air de fuite avec volet fermé de classe 2 minimum et débit d'air de fuite du caisson classe B, à partir des dimensions nominales 840 × 480 débit d'air de fuite avec volet fermé 3 et débit d'air de fuite du caisson classe C
  • Intégration dans le système centralisé de gestion des bâtiments avec TROXNETCOM ou avec des modules d'interface comme ceux de la technologie SCL®
  • Cmod pour l'évacuation des fumées avec fonction d'aération et caractéristiques de régulation dans les systèmes mixtes (volet de combinaison) et équilibrage pneumatique possible par un déplacement vers les positions intermédiaires

En savoir plus
