KUL

Caisson avec trous de brides (KUL-G)

Lames avec limiteur d'ouverture

Testés conformément à la norme VDI 6022

Pour le montage dans les gaines

Les clapets anti-retour empêchent l’air de pénétrer dans les canalisations

aérauliques lorsque le système de ventilation est à l’arrêt.

■ Pression différentielle maximale : 100 Pa

■ Caisson avec bride adaptée aux gaines rectangulaires

■ Largeur maximale de 1600 mm, hauteur maximale de 1615 mm

■ Disponible en dimensions standard et intermédiaires (par incréments de 1 mm)

■ Les clapets anti-retour sont munis de lames en aluminium formé pour répondre aux besoins courants. Les lames sont dotées de joints

Équipement et accessoires en option

■ Caisson avec trous de brides

■ Contre-cadre (uniquement KUL-G)

■ Revêtement par poudre, teinte RAL CLASSIC

Informations générales

Application

Clapets anti-retour à monter dans des gaines
Empêche le flux d’air contraire au sens normal lorsque l’installation est à l’arrêt
Les lames se ferment automatiquement sous leur poids à l’arrêt de l'installation
Pression différentielle maximale 100 Pa

Caractéristiques spéciales

Toutes les dimensions intermédiaires sont disponibles
Température de fonctionnement de -20° à 80 °C
Classe d'étanchéité C et classe de pression 2 selon EN 15727
Pression différentielle maximale : 100 Pa
Les clapets anti-retour s’ouvrent et se ferment par le débit d’air. Un servomoteur n’est pas requis
Les clapets anti-retour sont munis de lames en aluminium formé pour répondre aux besoins courants. Les lames sont dotées de joints pour atténuer le bruit des lames

Dimensions nominales

B : 200, 400, 600, 800, 1000, 1200, 1400, 1600 mm (dimensions intermédiaires : 201 – 1599 mm par pas de 1 mm)
H : 215, 315, 415, 515, 615, 715, 815, 1015, 1215, 1415, 1615 mm (dimensions intermédiaires : 216 – 1614 mm par pas de 1 mm) ; la conception de la lame la plus basse et de la butée peut différer en fonction de la hauteur du clapet
Toutes les combinaisons B × H

Modèles

KUL : caisson sans trous de bride
KUL-G : caisson avec trous de bride

Pièces et caractéristiques

Caisson

Classe d'étanchéité C et classe de pression 2 selon EN 15727

Lames avec roulements à faible frottement
Limiteurs d'ouverture de lames
Joints de bout de lame
Butée inférieure (profilé en V)
Meneau visible à partir de B = 997 mm

Accessoires

Contre cadre pour le montage rapide et simple des clapets à action mécanique (uniquement KUL-G)

Caractéristiques d'exécution

Caisson, épaisseur du matériau 1,25 mm
Lames, épaisseur du matériau 1,0 mm
Caisson avec brides des deux côtés
Barre latérale supplémentaire avec trous de fixation pour recevoir les axes des lames et les limiteurs d'ouverture de lames intégrés
Les limiteurs d'ouverture de lames empêchent l'ouverture des lames au-delà d'un angle donné

Matériaux et finitions

Caisson, meneau et butée (profilé en V) en tôle d'acier galvanisée
Lames en aluminium formé
Axes en laiton
Barre latérale en PVC
Joints de bout de lame en mousse de polyester
Limiteurs d'ouverture de lames en PVC
P1 : peint par poudrage, teinte RAL CLASSIC

Normes et directives

Classe d'étanchéité et classe de pression selon EN 15727

Maintenance

Maintenance réduite en raison de l'absence d'usure de la structure et des matériaux
Intervalles de nettoyage conformes à VDI 6022

Information technique

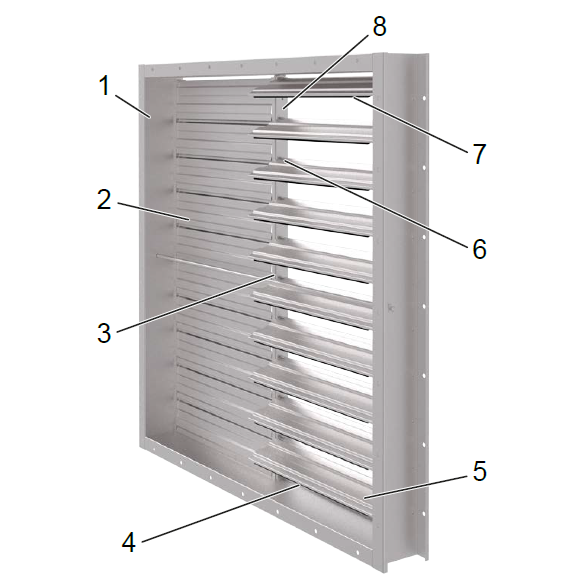

Schéma du KUL-G Fonctionnement KUL

1 Caisson avec trous de brides (KUL-G)

2 Lames (fermées)

3 Meneau à partir B = 997 mm

4 Butée (profilé en V)

5 Lames (ouvertes)

6 Limiteur d’ouverture de lame

7 Joints de bout de lame

8 Barre latérale

Les clapets anti-retour s'ouvrent et se ferment automatiquement.

Quand le système est en fonctionnement, les lames s'ouvrent lorsque l'air circule. Lorsque le système est à l’arrêt, les lames se ferment sous leur poids. Elles empêchent l'air, en toute sécurité, d'aller à l'encontre de la direction du flux.

Dimensions nominales	200 × 215 – 1600 × 1615 mm
Plage de débit	110 – 6460 l/s ou 396 – 23256 m³/h à 2,5 m/s
Pression différentielle totale	23 Pa à 2,5 m/s
Pression différentielle maximale admissible dans le sens de fermeture	100 Pa
Température de fonctionnement	de -20 à 80 °C

Ce texte de spécification décrit les propriétés générales du produit. Les textes d'autres modèles peuvent être créés avec notre programme de sélection Easy Product Finder.

Texte des spécifications

Des volets anti-retour rectangulaires pour empêcher l'air de circuler dans le sens contraire au flux d'air prévu ; à monter dans des cloisons internes et dans des gaines rectangulaires Caisson

avec trous de bride, si nécessaire. Composant prêt-à-monter et constitué d’un cadre, de lames avec axes à faible frottement, de limiteurs d’ouverture de lame et de joints de bout de lame.

Le caisson est conforme à la classe d'étanchéité à l'air C et à la classe de pression 2 selon la norme DIN EN 15727.

Caractéristiques spéciales

Toutes les dimensions intermédiaires sont disponibles
Température de fonctionnement de -20° à 80 °C
Classe d'étanchéité C et classe de pression 2 selon EN 15727
Pression différentielle maximale : 100 Pa
Les clapets anti-retour s’ouvrent et se ferment par le débit d’air. Un servomoteur n’est pas requis
Les clapets anti-retour sont munis de lames en aluminium formé pour répondre aux besoins courants. Les lames sont dotées de joints pour atténuer le bruit des lames

Matériaux et finitions

Caisson, meneau et butée (profilé en V) en tôle d'acier galvanisée
Lames en aluminium formé
Axes en laiton
Barre latérale en PVC
Joints de bout de lame en mousse de polyester
Limiteurs d'ouverture de lames en PVC
P1 : peint par poudrage, teinte RAL CLASSIC

Caractéristiques techniques

Dimensions nominales : de 200 × 215 à 1600 × 1615 mm
Plage de débit volumique : 110 – 6460 l/s ou 396 – 23256 m³/h à 2,5 m/s
Pression différentielle totale: 23 [Pa] à 2,5 m/s
Pression différentielle maximale dans le sens de fermeture : 100 Pa
Température de fonctionnement: de -20 à 80 °C

Caractéristiques de sélection

qᵥ [m³/h] débit volumique
Δpt [Pa] pression différentielle totale
v [m/s] vitesse du flux d'air

KUL	–	G	/	800 x 1015	/	ER	/	P1 - RAL 9010
\|		\|		\|		\|		\|
1		2		3		4		5

1 Type

KUL Clapet anti-retour

2 Exécution
Aucune indication : boîtier sans trous de bride

G Caisson avec trous de brides

3 Dimension nominale [mm]

Préciser la taille (largeur x hauteur)

4 Contre-cadre

Aucune indication : sans contre-cadre

ER Avec cadre d'installation (uniquement pour la construction G)

5 Finition

Aucune indication : exécution standard

P1 peint par poudrage, indiquer la couleur RAL CLASSIC

Taux de brillance

RAL 9010 GU 50

RAL 9006 GU 30

Toutes les autres couleurs RAL GU 70

Exemple de commande : KUL-G/800×1015/ER/P1-RAL9010

Type	KUL
Exécution	Caisson avec trous de brides
Dimension nominale [mm]	Largeur 800, hauteur 1015
Contre-cadre	Avec contre-cadre
Finition	Peinture par poudrage RAL 9010, blanc pur

Exemple de commande : KUL-G/600×1200

Type	KUL
Exécution	Caisson avec trous de brides
Dimension nominale [mm]	Largeur 600, hauteur 1200
Contre-cadre	Sans contre-cadre
Finition	Exécution standard

Téléchargements

Information produit

Fiche technique du produit-KUL

KUL_PD_2025_09_02_DE_fr Fiche technique du produit 600 ko pdf

Manuels d'utilisation

Manuel d'installation UL, KUL, ARK

Rueckschlagklappen-UL--KUL--WG-KUL--ARK-1_A00000052890_V2_2022_10_FR_fr Manuel d'installation 370 ko pdf
