EK-JS

Pour les installations de désenfumage mécaniques, volet de désenfumage pour sections individuelles

Volet de désenfumage rectangulaire en tôle d'acier avec fonction d'aération pour l'évacuation de la fumée et de la chaleur dans les installations de désenfumage, ainsi que pour le débit contrôlé de l'air soufflé. Peut contribuer au maintien de la fumée hors des salles de sécurité et de leurs antichambres, dans les installations d'aération sous pression (DBA), par ex. dans les puits d'ascenseur de pompiers ou pour le désenfumage des galeries d'évacuation.

Peut s'utiliser dans les environnements d'évacuation jusqu'à une température de 600 °C sur des gaines éprouvées d'évacuation des fumées et des conduits en tôle d'acier
Répond aux exigences du niveau de pression 3, avec toute direction de flux d'air et déclenchement automatique (AA)
Dimensions nominales : 100 × 100 – 1 250 × 2 560 mm
Débit-volume de 360 m³/h ou 100 l/s – 115 110 m³/h ou 31 975 l/s à 10 m/s
Conception en tôle d'acier (ou revêtement par poudre selon le tableau RAL-CLASSIC) ou en acier inoxydable de qualité A4
Conformément à la norme EN 1751 : débit d'air de fuite avec volet fermé de classe 2 minimum et débit d'air de fuite du caisson classe B, à partir des dimensions nominales 840 × 480 débit d'air de fuite avec volet fermé 3 et débit d'air de fuite du caisson classe C
Intégration dans le système centralisé de gestion des bâtiments avec TROXNETCOM ou avec des modules d'interface comme ceux de la technologie SCL^®
C_mod pour l'évacuation des fumées avec fonction d'aération et caractéristiques de régulation dans les systèmes mixtes (volet de combinaison) et équilibrage pneumatique possible par un déplacement vers les positions intermédiaires

Informations générales

Application

Volet de désenfumage CE et déclaration de performance pour la dissipation de la fumée et de la chaleur dans des systèmes pare-fumée avec dispositifs de désenfumage mécaniques
Utilisation dans des systèmes d'aération sous pression (DBA) avec fonction d'aération, mais aussi pour l'alimentation en air extérieur (post-flux)
Intégration dans le système centralisé de gestion des bâtiments avec TROXNETCOM ou d'autres systèmes de bus standard

Classification

E₆₀₀ 120 (v_ed h_od i↔o) S 1500 C_mod AA Single

Dimensions nominales

100 × 100 à 1250 × 2560 mm
Longueur du caisson L = 200 mm

Pièces et caractéristiques

Pour les températures accrues jusqu'à 600 °C
Adapté au déclenchement automatique AA
Registre de désenfumage avec fonction de ventilation
Volumes réglables de l'écoulement et du post-flux
Niveau de pression 3 (pression de fonctionnement – 1 500 à +500 Pa)

Options associées

Grille de protection : maille en métal déployé
Servomoteurs d'ouverture/de fermeture 24 V CA/CC ou alimentation électrique 230 V CA
Servomoteurs à régulation continue de 24 V CA/CC
Modules réseau pour l'intégration dans les réseaux AS-i
Modules réseau pour autres systèmes de bus standard comme la technologie SCL^®requise

Produits optionnels

TROXNETCOM

Unité X-FANS pour la régulation de la reprise et de l'extraction des fumées

Clapets de désenfumage TROX-X FANS du kit d'assemblage X-FANS

Ventilateur de désenfumage pour le montage sur toit BVDAX/BVD
Ventilateur de désenfumage pour le montage mural BVW/BVWAXN
Ventilateur centrifuge de désenfumage BVREH/BVRA
Ventilateurs de désenfumage BVGAX/BVGAXN

Tous les ventilateurs de désenfumage sont conformes à EN 12101-3, pour F200/F300/F400 et F600, selon le type. Avec marquage CE, déclaration de performance et homologation pour le marché allemand. Régulateur de vitesse pour les ventilateurs de désenfumage

X-FANS Control, convertisseur de fréquence certifié
Régulation sûre et précise de la vitesse des ventilateurs de désenfumage dans les systèmes mono-zone et multi-zone.

Caractéristiques d'exécution

Construction rectangulaire
Ouverture et fermeture opposées de la zone du clapet
Le volet de désenfumage est piloté par un servomoteur d'ouverture/de fermeture ou un servomoteur à régulation continue d'une tension de commande de 0 - 10 V
Convient au raccordement de grilles de protection
Convient au raccordement avant et arrière des câbles en tôle d'acier

Matériaux et finitions

Caisson, clapet, pièces mécaniques en option en acier galvanisé ou inoxydable de qualité A4
Finition couleur possible des surfaces selon le tableau RAL
Les paliers ont un revêtement DU
Joints en tissu de verre et ruban étanchéité haute température (ruban d'étanchéité HT)

Normes et directives

Réglementation des produits de construction
EN 12101-8

Systèmes pour le contrôle des fumées et de la chaleur - Registres de désenfumage
EN 1366-10

Essais de résistance au feu pour les installations techniques - Registres de désenfumage
Classement au feu des produits et éléments de construction EN 130501-4 utilisant les données de tests de résistance au feu
EN 1751 Ventilation pour les bâtiments – Diffuseurs d'air

Maintenance

Les clapets de désenfumage doivent être toujours en parfait état de fonctionnement et doivent être entretenus régulièrement pour atteindre les performances requises.

La maintenance est nécessaire tous les 6 mois
Un rapport de maintenance doit être créé ; les documents doivent être conservés pour référence
La sécurité de fonctionnement du volet de désenfumage doit être testée au moins tous les six mois ; cette fréquence doit être convenue avec le propriétaire de l'installation de désenfumage ; effectuer des tests de fonctionnement conformément aux principes de maintenance de base définis dans les normes EN 13306 et DIN 31051. En cas de réussite à deux tests effectués à 6 mois d'intervalle, le test suivant peut être réalisé un an plus tard.
Selon le lieu de montage des registres, la réglementation nationale peut s'appliquer.
Pour en savoir plus sur la maintenance et les contrôles, consulter le manuel d'installation et le mode d'emploi

Description

Dimensions nominales

100 × 100 à 1250 × 2560 mm
Longueur du caisson L = 200 mm

Pièces et caractéristiques

Pour les températures accrues jusqu'à 600 °C
Adapté au déclenchement automatique AA
Registre de désenfumage avec fonction de ventilation
Volumes réglables de l'écoulement et du post-flux
Niveau de pression 3 (pression de fonctionnement – 1 500 à +500 Pa)

Options associées

Grille de protection : maille en métal déployé
Servomoteurs d'ouverture/de fermeture 24 V CA/CC ou alimentation électrique 230 V CA
Servomoteurs à régulation continue de 24 V CA/CC
Modules réseau pour l'intégration dans les réseaux AS-i
Modules réseau pour autres systèmes de bus standard comme la technologie SCL^®requise

Classification

E₆₀₀ 120 (v_ed h_od i↔o) S 1500 C_mod AA Single

Information technique

FONCTIONNEMENT, CARACTÉRISTIQUES TECHNIQUES, SÉLECTION RAPIDE, TEXTE DE SPÉCIFICATION, CODES DE COMMANDE

Schéma

1 Caisson
2 Cache du lien (découpe)
3 Lien de la commande
4 Servomoteur
5 Plaque signalétique
6 Joint latéral
7 Clapets
8 Joint profilé du clapet

Les volets de désenfumage type EK-JS sont testés conformément aux normes EN12101-8 et EN 1366-10. Dans l'exécution rectangulaire en acier et acier inoxydable. Convient à l'évacuation de la fumée et de la chaleur dans les installations de désenfumage et pour la circulation de l'air soufflé dans la zone d'où est extraite la fumée. Le volet EK-JS est conçu pour les systèmes d'aération sous pression (DBA) afin de maintenir la fumée hors des cages d'escalier de sécurité et de leurs antichambres, des puits d'ascenseur ou des galeries d'évacuation. L'évacuation de la fumée est ainsi bien maîtrisée. Le volet EK-JS convient aux sections simples et peut s'utiliser à des températures de fonctionnement pouvant atteindre 600 °C, sur et dans des gaines, horizontales et verticales, d'évacuation des fumées conformément à EN 12101-7, testé selon la norme EN 1366-9. Le volet EK-JS s'utilise dans les systèmes mixtes (volet de combinaison) pour l'aération et permet la limitation des débits-volumes de reprise. La signalisation des servomoteurs d'ouverture/de fermeture peut s'effectuer avec des modules de commande de servomoteur câblés ou avec des modules de bus.

Dimensions nominales B x H	100 × 100 – 1250 × 2560 mm
Longueur du caisson	200 mm
Plage de débit-volume à 10 m/s	De 360 m³/h à 115 110 m³/h ou de 100 l/s à 31 975 l/s
Plage de pression différentielle	Niveau de pression 3 :-1 500 à 500 Pa
Température de fonctionnement	30 °C – 50 °C sans températures sous le point de rosée
Vitesse du flux d'air en amont avec même flux d'air en amont et en aval	≤ 12 m/s ≤ 20 m/s Pour les dimensions, voir la matrice d'assignation du moteur (éclaircissements techniques avec TROX nécessaires pour certaines tailles)
Débit de fuite d'air, clapet fermé	EN 1751, minimum classe 2, à partir d'une largeur nominale de 840 × 480 classe 3
Débit de fuite du caisson	EN 1751, classe B, à partir de la largeur nominale 840 × 480 classe C
Conformité CE	Règlementation des produits de construction UE n° 305/2011 EN 12101-8 Systèmes de contrôle des fumées et de la chaleur – Partie 8 : Volets de désenfumage EN 1366-10 Essais de résistance au feu pour les installations techniques - Partie 10 : Volets de désenfumage EN13501-4 Classement au feu des produits et éléments de construction – Partie 4 : Essais de résistance au feu des composants de dispositifs de contrôle de fumée EN 1751 Ventilation pour bâtiments – Dispositifs d'évacuation/entrée d'air
Déclaration de performance	DoP/EK-JS/001

Les tableaux de sélection rapide de Easy Product Finder fournissent un bon aperçu des débits-volumes selon les différentes vitesses d'air et les pressions différentielles
Les valeurs exactes peuvent être déterminées à l'aide de notre programme de sélection EPF
L'outil Easy Product Finder se trouve sur notre site Internet :
www.trox.de/mytrox/auslegungsprogramm-easy-poduct-finder-182e16348fac3d33

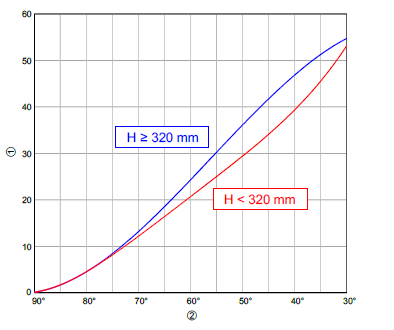

Corrections pour les différentes positions du papillon

Le réglage de l'angle des clapets permet de régler différentes positions du papillon.
Selon les données déterminées pour la position ouverte, le coefficient de résistance et le niveau de puissance acoustique peuvent être corrigés pour atteindre les conditions de fonctionnement avec des ailettes inclinées.
À cet effet, le coefficient de résistance est multiplié par le facteur de correction C, ce qui correspond au schéma du "Facteur de résistance"
pour le facteur de correction.
Pour la correction du niveau de puissance acoustique, celui-ci est ajouté à la valeur de correction K, ce qui correspond au schéma du "Niveau de puissance acoustique"
pour la valeur de correction.
Distinction entre volets de désenfumage avec une hauteur inférieure ou supérieure à 320 mm.

Exemple :
EK-JS / situation de montage A
H × B : 960 mm × 1 000 mm
Vitesse du flux d'air amont : 5 m/s

EPF (données pour la position OUVERT)

Facteur de résistance = 0,23
Niveau de puissance acoustique : = 40 dB(A)

Correction pour un angle d'ailette de 65
(lecture depuis le schéma facteur de correction "coefficient de résistance" et valeur de correction "niveau de puissance acoustique")

Facteur de résistance :
Valeur de correction C = 20
0,23 × 20 = 4,6

Niveau de puissance acoustique :
Valeur de correction K = 8
40 dB(A) + 8 dB(A) = 48 dB(A)

Texte de spécification

Matériaux et finitions

Caisson, clapets et pièces mécaniques en option en acier galvanisé ou inoxydable
En option caisson et clapets en revêtement par poudre dans la couleur RAL standard 7030 ou selon le tableau RAL
Palier lisse : acier à revêtement
Fixation de la grille : tôle d'acier galvanisé, revêtement par poudre
Joints en tissu de verre et ruban étanchéité haute température

Données techniques

Exemple pour un volet de désenfumage de largeur nominale 1 250 × 960 pour une vitesse de flux moyenne v = 5 m/s

∆P_t= 3.5 Pa

LWA = 40 dB(A)

A_free = 1.095 m²

A_geo = 1.2 m²

q_v = 21600 m³/h

Normes et directives

Norme de produit EN 12101-8
Classification selon EN 13501-4
Essais selon EN 1366-10 (pour un niveau de pression 3 : jusqu'à une pression négative de 1 500 Pa)
Détermination de l'étanchéité à l'air avec le volet fermé, selon EN 1751, minimum classe 2, à partir d'une largeur nominale de 840 × 480 classe 3
Débit de fuite du caisson conforme à la norme EN 1751, classe B, à partir de la largeur nominale 840 × 480 classe C

Classification

E₆₀₀ 120 (v_ed h_od i↔o) S 1500 C_mod AA Single

Dimensions nominales

Dimensions B × H : 100 × 100 – 1 250 × 2 560 [mm]

Longueur du caisson L = 200 mm

Accessoires

Ruban d'étanchéité HT
Patte de suspension pour l'alignement horizontal du volet

Options associées

Grille de protection : maille en métal déployé
Servomoteurs d'ouverture/de fermeture 24 V CA/CC ou alimentation électrique 230 V CA
Servomoteurs à régulation continue de 24 V CA/CC
Modules réseau pour l'intégration dans les réseaux AS-i
Modules réseau pour autres systèmes de bus standard comme la technologie SCL^®requise

Critères d'équivalence

Grandes tuyères de reprise jusqu'à 3,2 m² avec un seul servomoteur
Pour les températures accrues jusqu'à 600 °C
Pression de fonctionnement -1 500/+500 Pa (niveau de pression 3)
C_mod pour la fonction d'aération et de désenfumage avec caractéristiques de régulation pour toutes les tailles nominales, plage de commande position du clapet 30 - 90°
Déclenchement automatique (AA) également avec TROXNETCOM ou modules réseau pour d'autres systèmes de bus standard, par ex. technologie SLC^®requise
Toute direction du flux d'air en amont
Dans une exécution en acier galvanisé, avec ou sans revêtement par poudre et exécution en acier inoxydable

EK-JS

–

600 × 800

B24A

P1 – RAL...

P2 – RAL...

1 Type
EK-JS

Volet de désenfumage conformément à la norme EN 12101-8

2 Exécution
Aucune indication : exécution standard en acier galvanisé

2 Inox

3 Pays destinataire
DE Allemagne

CH Suisse
AT Autriche
PL Pologne
Et autres

4 Dimensions nominales [mm]
Largeur de 100 à 1 250 mm par pas de 5 mm associée à une hauteur de 100, 125, 150 ou 165 mm.Largeur de 180 à 1 250 mm par pas de 5 mm associée à une hauteur de 320 à 2 560 mm par pas de 160 mm.

5 Accessoires
Pas d'indication = Aucun (standard)

17 Ruban d'étanchéité HT (15 mm)18 Supports de suspension pour l'alignement horizontal des registres19 Pattes de suspension pour l'alignement horizontal du volet et ruban d'étanchéité HT (15 mm)

6 Accessoires
1Pas d'indication = Aucun (standard) K Maille en métal déployé 14 × 16, acier galvanisé

0 Sans élément additionnel côté commande/montage
Le premier caractère signifie côté commande (0, K)
Le second caractère signifie côté installation (0, K)Toute combinaison possible

7 Accessoires
224 V AC/DC:

B24 (Servomoteur)B24SR (Servomoteur commande continue, fonction d'aération C_mod¹) 24 V AC/DC : avec plage de fonctionnement DC 2...10 V230 V AC:
B230 (Servomoteur)
Servomoteur combiné avec module de commande TROXModule de signalisation, TROXNETCOM:
B24A (Servomoteur B24 + module de commande TROXNETCOM AS-EM/EK²)
B24AS (Servomoteur B24 + module de commande TROXNETCOM AS-EM/SIL2²)
B24AM (Servomoteur B24 + module de commande TROXNETCOM AS-EM/M, pour la fonction C_mod¹)
Autres modules de communication :Unité de communication et d'alimentation Belimo
B24BKNE (Servomoteur B24 + BKNE230-24)

BV-Control : unité de communication et d'alimentation électrique avec la technologie SLC®^®
B24C (Servomoteur B24 + BC24 G2)Agnosys : clapet coupe-feu BRM-10-F et module de clapet de désenfumage
B24D (Servomoteur B24 + BRM-10-F-ST)
B230D (B230 actuator + BRM-10-F) ¹ Fonction C_mod Pour le clapet en position intermédiaire
² Le système AS-i repose sur la technologie AS-Interface standard industrielle

8 Exécution standard de la finition
Pas d'indication = Aucun (standard)P1 Revêtement par poudre RAL 7030 (peinture laquée technique), polyester industriel 80 % ±5 niveaux de brillance, degré de texture : texturéou toutes autres couleurs selon carte RAL, niveau de brillance80 % +/5 niveaux de brillance, degré de texture : lisse 9 Surface de l'option 1 Pas d'indication = Aucun (standard)P2 Revêtement par poudre RAL 7030 (peinture laquée technique), polyester industriel 80 % ±5 niveaux de brillance, degré de texture : texturéou toutes autres couleurs selon carte RAL, niveau de brillance80 % +/5 niveaux de brillance, degré de texture : lisse

Exemple de commande : EK-JS/DE/600×800/17/K0/B24A/P1-RAL9010-80%-glatt

Type	EK-JS
Exécution	Exécution standard en acier galvanisé
Pays destinataire	Allemagne
Dimension nominale	600 × 800
Accessoires	Ruban d'étanchéité HT
Option associée 1	Maille en métal déployé côté commande
Option associée 2	Servomoteur avec module de commande TROXNETCOM AS-EM/EK
Exécution standard de la finition	P1 RAL9010 80 % : Volet de désenfumage avec revêtement par poudre, RAL 9010, blanc pur, taux de brillance 80 %, degré de texture : lisse
Surface de l'option 1	Aucun (e) (standard)

VARIANTES, DÉTAILS PRODUIT

Matrice d'assignation du moteur pour 2264; 12 m/s

Systemuebersicht_gc_01_2021_02_DE_enai.ai.link

Exemple de câblage 24 V CA / CC

① Interrupteur d'ouverture et de fermeture, fourni par d'autres
② Voyant lumineux pour la position FERMÉ, fourni par d'autres
③ Voyant lumineux pour la position OUVERT, fourni par d'autres

Éléments additionnels 2

Application

Servomoteurs d'ouverture/de fermeture pour l'ouverture et la fermeture des clapets de désenfumage, avec déclencheur automatique (AA) ou manuel (MA).
Avec interrupteurs de fin de course intégrés pour capturer les positions de fin de course
Commande forcée jusqu'à 25 minutes
Température ambiante pour le fonctionnement normal : –30 à 50 °C, pas de températures sous le point de rosée, jusqu'à 95% HR, pas de condensation (EN 60730-1)
Deux interrupteurs fin de course intégrés avec contacts sans potentiel peuvent indiquer la position du clapet (OUVERT et FERMÉ)
Les câbles de raccordement du servomoteur 24 V sont équipés de fiches qui assurent une connexion rapide et facile au système de bus TROX AS-i.
Le câble de raccordement du servomoteur 230 V AC AS-i est équipé d'embouts.

Modèles

B24

Alimentation 24 V AC/DC
BEN24-ST TR : couple 15 Nm
BEE24-ST TR : couple 25 Nm
BE24-12-ST TR : Couple 40 Nm

B230

Tension d’alimentation 230 V CA
BEN230 TR : couple 15 Nm
BEE230 TR : couple 25 Nm
BE230-12 TR : Couple 40 Nm

B24-SR

BEN24-SR : couple 15 Nm
BEE24-SR : couple 25 Nm

Le couple nécessaire au fonctionnement du volet de désenfumage dépend de la taille, ce qui explique pourquoi le type de servomoteur ne peut pas être choisi librement.

Tableaux des couples

Exemples de câblage, caractéristiques techniques

Servomoteur	BEN24-ST	BEE24-ST	BE24-ST
Tension électrique (CA)	CA 19,2 – 28,8 V, 50/60 Hz
Tension électrique (CC)	CC 21,6 – 28,8 V, 50/60 Hz
Consommation électrique - en cours d'exécution	3 W	2,5 W	12 W
Consommation électrique - en veille	0,1 W		0.5 W
Puissance nominale pour le dimensionnement du câble	Imax. 8,2 A à 5 ms
Couple	15 Nm	25 Nm	40 Nm
Temps de course pour 90°	< 30 s
Contacts de fin de course	2 × EPU
Courant de commutation	1 mA – 3 A (0,5 A inductif), CA 250 V		1 mA – 6 A (0,5 A inductif), CA 250 V
Interrupteur de fin de course - ouvert	5°		3°
Interrupteur de fin de course - fermé	80°		87°
Câble de raccordement – servomoteur	Câble 1 m, 3 × 0,75 mm², sans halogène
Câble de raccordement - fins de course	Câble 1 m, 6 × 0,75 mm², sans halogène
Classe de sécurité IEC	III Très basse Tension de Sécurité (SELV)
Niveau de sécurité	IP 54
Conformité CE	CE selon 2014/30/UE Directive Basse tension selon 2014/35/UE
Température de fonctionnement	-30 à 55 °C
Poids	0,9 kg	1,1 kg	2,7 kg

Servomoteur	BEN230 TR	BEE230 TR	BE230 TR
Tension électrique (CA)	CA 198 – 264 V, 50/60 Hz
Consommation électrique - en cours d'exécution	4 W	3,5 W	8 W
Consommation électrique - en veille	0,4 W		0.5 W
Puissance nominale pour le dimensionnement du câble	Imax. 4 A à 5 ms		Imax. 7,9 A à 5 ms
Couple	15 Nm	25 Nm	40 Nm
Temps de course pour 90°	< 30 s
Contacts de fin de course	2 × EPU
Courant de commutation	1 mA – 3 A (0,5 A inductif), CA 250 V		1 mA – 6 A (0,5 A inductif), CA 250 V
Interrupteur de fin de course - ouvert	5°		3°
Interrupteur de fin de course - fermé	80°		87°
Câble de raccordement – servomoteur	Câble 1 m, 3 × 0,75 mm², sans halogène
Câble de raccordement - fins de course	Câble 1 m, 6 × 0,75 mm², sans halogène
Classe de sécurité IEC	II Isolation renforcée
Niveau de sécurité	IP 54
Conformité CE	CE selon 2014/30/UE Directive Basse tension selon 2014/35/UE
Température de fonctionnement	-30 à 55 °C		-30 à 50 °C
Poids	0,9 kg	1,1 kg	2,7 kg

Servomoteur	BEN24-SR	BEE24-SR
Tension électrique (CA)	CA 19,2 – 28,8 V, 50/60 Hz
Tension électrique (CC)	CC 21,6 – 28,8 V, 50/60 Hz
Consommation électrique - en cours d'exécution	3 W
Consommation électrique - en veille	0,3 W
Puissance nominale pour le dimensionnement du câble	Imax. 8,2 A à 5 ms
Couple	15 Nm	25 Nm
Temps de course pour 90°	< 30 s
Contacts de fin de course	2 × EPU
Courant de commutation	1 mA – 3 A (0,5 A inductif), CA 250 V
Interrupteur de fin de course - ouvert	5°
Interrupteur de fin de course - fermé	80°
Câble de raccordement – servomoteur	Câble 1 m, 4 × 0,75 mm², sans halogène
Câble de raccordement - fins de course	Câble 1 m, 6 × 0,75 mm², sans halogène
Classe de sécurité IEC	III Très basse Tension de Sécurité (SELV)
Niveau de sécurité	IP 54
Conformité CE	CE selon 2014/30/UE Directive Basse tension selon 2014/35/UE
Température de fonctionnement	-30 à 55 °C
Poids	1,1 kg	0,9 kg

Interfaces pour les systèmes de niveau supérieur

Les systèmes de protection contre le feu et les fumées TROX possèdent des interfaces harmonisées pour les systèmes de gestion centralisée du bâtiment. Dans les situations les plus simples, l'interface se compose de contacts de signalisation discrets qui connectent les entrées et sorties alternatives des systèmes TROX et d'autres composants du bâtiment.

Modules de commande et de communication pour les volets de désenfumage

Type	B24A	B24AS	B24BKNE	B24C	B230D	B24D	B24AM
Type	AS-EM/EK	AS-EM/SIL2	BKNE230-24	BC24-G2	BRM-10-F	BRM-10-F-ST	AS-EM/M
EK-EU	×	×	×	×	×	×	×
EK-JZ	×	×	×	×	×	×	×
EK-JS	×	×	×	×	×	×	×

Note :
Les servomoteurs et les modules de communication sont testés en usine ensemble; seules les combinaisons testées doivent être utilisées.

B24A – AS-EM/EK

Application

Module de pilotage des registres de désenfumage
Enregistrement des positions du clapet OUVERT et FERMÉ
Démarrage possible des servomoteurs même sans communication avec le régulateur
LED pour les positions OUVERT et FERMÉ ; surveillance des erreurs de durée de fonctionnement
Interface AS intégrée esclave
Surveillance de réception de signal
Maître pouvant servir à surveiller la durée d'exécution du servomoteur du clapet
Tension électrique du module et servomoteur 24 V CC en utilisant l'interface AS (commande à 2 fils)
Raccord enfichable pour les servomoteurs Belimo (montés et câblés en usine)

Utilisez

B24A – B24A – Monté au clapet de désenfumage

Description	AS-EM/EK
Conception électrique	4 entrées/3 sorties
Fonction sortie	Transistor PNP
Tension d'alimentation	26,5 – 31,6 V CC
Consommation électrique, servomoteur intégré	450 mA
Entrées :
Commutateurs	DC PNP
Tension d'alimentation du capteur	AS-i
Plage de tension	18 – 30 V CA
Avec protection contre les courts-circuits	Oui
Niveau de commutation – signal haut 1	10
Courant d'entrée haut / bas	> 7 mA/< 2 mA
Caractéristique d'entrée	CEI 61131-2 Type 2
Sorties, PNP :
Isolation galvanique	Non
Charge actuelle max. par sortie	400 mA par sortie/400 au total (depuis AS-i)
Sorties, relais :
Isolation galvanique	Oui
Tension maximale	32 V
Charge actuelle max.	500 mA
Température ambiante	-5 à 75 °C
Niveau de protection, classe de protection CEI	IP 42
Profil AS-i	S-7.A.E
Configuration E/S	7 Hex
Code ID	7 Hex
CEM	EN 61000-6-2; EN 61000-6-3

B24AS – AS-EM/SIL2

Application

Module de pilotage des registres de désenfumage
Enregistrement des positions du clapet OUVERT et FERMÉ
Homologué selon SIL2 et selon IEC/EN 61508
Interface AS intégrée
Surveillance de réception de signal
Maître pouvant servir à surveiller la durée d'exécution du servomoteur du clapet
Raccordement aux borniers
Tension électrique du module et servomoteur 24 V CC en utilisant l'interface AS (commande à 2 fils)
Raccord enfichable pour les servomoteurs Belimo (montés et câblés en usine)

Utilisez

B24AS – Monté au clapet de désenfumage

Description	AS-EM/SIL2
Tension d'alimentation	26,5 – 31,6 V CC
Consommation électrique	< 400 mA depuis AS-i
Charge actuelle max. par sortie	340 mA
Charge actuelle max. par module	340 mA
LED d'état
Puissance AS-i	1 × vert
PeripheralFault	1 × rouge, clignotante
ComError	1 × rouge, statique
Sortie Q0	1 × jaune (DO0)
Sortie Q1	1 × jaune (DO1)
État entrée LED SI-1	1 × jaune
État entrée LED SI-2	1 × jaune
État entrée DI0	1 × jaune (DI0)
État entrée DI1	1 × jaune (DI1)
État entrée DI2	1 × jaune (DI2)
Entrées binaires	2 sorties avec transistor (généralement 24 V DC de AS-i, plage de tension 18 - 30 V)
Température de fonctionnement	-20 à 70 °C
Température de stockage	-20 à 75 °C
Niveau de protection, classe de protection CEI	IP 54
Matériau de l'appareil	Plastique
Profil AS-i	S-7.B.E (Sécurité au travail) et S7.A.E (module moteur)
CEM	EN 61000-6-2; EN 61000-6-3

B24AM – AS-EM/M

Application

Module de régulation des clapets de désenfumage avec C_modfonction :
Enregistrement des positions finales de l'ailette (OUVERT et FERMÉ)
Sélection temporisée des 13 positions intermédiaires du clapet (angle d'ouverture entre 0° et 90°)
Démarrage possible des servomoteurs même sans communication avec le régulateur
La position d'urgence peut être définie (OUVERT ou FERMÉ)
LED pour les positions OUVERT et FERMÉ ; surveillance des erreurs de durée de fonctionnement
Interface AS intégrée esclave
Surveillance de réception de signal
Maître pouvant servir à surveiller la durée d'exécution du servomoteur du clapet
Alimentation électrique du module et servomoteur 24 V CC en utilisant l'interface AS (commande 2 fils)
Raccord enfichable pour les servomoteurs Belimo

Utilisez

B24AM – Monté au volet de désenfumage

Description	AS-EM/M
Conception électrique	4 entrées/3 sorties
Fonction sortie	Transistor PNP
Tension d'alimentation	26,5 – 31,6 V CC
Consommation électrique, servomoteur intégré	450 mA
Entrées
Commutateurs	DC PNP
Tension d'alimentation du capteur	AS-i
Plage de tension	18 – 30 V CA
Avec protection contre les courts-circuits	Oui
Niveau de commutation – signal haut 1	10
Courant d'entrée haut / bas	> 7 mA/< 2 mA
Caractéristique d'entrée	CEI 61131-2 Type 2
Sorties, PNP
Isolation galvanique	Non
Charge actuelle max. par sortie	400 mA par sortie/400 au total (depuis AS-i)
Sorties, relais
Isolation galvanique	Oui
Tension maximale	32 V
Charge actuelle max.	500 mA
Température ambiante	-5 à 75 °C
Niveau de protection, classe de protection CEI	IP 42
Profil AS-i	S-7.A.E
Configuration E/S	7 Hex
Code ID	7 Hex
CEM	EN 61000-6-2; EN 61000-6-3

B24BKNE – Module de communication

Application

Unité de communication et d'alimentation pour servomoteurs 24 V dans les applications de désenfumage, LED d'état, maintien du signal d'entrée de contrôle du registre, connexion 230 V CA, câble de 1 m, sans halogène

Utilisation

Module de communication B24BKNE – BKNE230-24

Description	BKNE230-24
Tension nominale	230 V CA 50/60 Hz
Plage de fonctionnement	198 – 264 V CA
Classe	19 VA (servomoteur intégré)
Consommation électrique	10 W (servomoteur intégré)
Longueur / Section	Sur le servomoteur = 1 m, 3 (6*)× 0,75 mm² (sans halogènes)
Classe de sécurité CEI	II (isolation de protection)
Température ambiante	-30 à 50 °C
Température de stockage	-40 à 80 °C
Niveau de sécurité	IP 54
Conformité CE	CEM selon 89/336/EEC, 73/23/EEC
Mode d'action	Type 1 (EN60730-1)
Classe du logiciel	A (EN60730-1)
Maintenance	Sans maintenance
Poids	680 g

B24C – Module de communication

Application

Technologie SLC^®
Le module BC 24 est utilisé pour le contrôle des servomoteurs de registre
Alimentation électrique et communication par un câble double interchangeable, un système SLC24-16B.
Un mécanisme de déclenchement thermoélectrique et un détecteur de fumée en gaine peuvent être connectés sans avoir besoin de dispositifs supplémentaires

Utilisez

Module de communication B24C – BC24-G2 de BV-Control AG

Description	B24C
Tension nominale	Depuis le module de contrôle SLC®
Consommation électrique	1 W
Raccordements	Connexions enfichables, bornes à vis enfichables
Alimentation du volet	24 V
Température ambiante	-20 à 50 °C
Température de stockage	-20 à 80 °C
Humidité	95 % HR, sans condensation
Poids	255 g
B × H × T	114 × 153 × 54 mm
Tension d'impulsion max.	2,5 kV (EN60730-1)

B24D, B230D – Module de communication

Application

Système AGNOSYS
Le module BRM-F-ST est utilisé pour la surveillance et la régulation des clapets de désenfumage
Jusqu'à 126 modules peuvent être connectés dans une topologie en anneau

Utilisation

Module de communication B24D – AGNOSYS BRM10FST
Module de communication B230D – AGNOSYS BRM10F

Description	B24D/B230D
Tension nominale	18 – 32 V CC (générallement 24 V)
Raccordements	Connexions enfichables, bornes à vis enfichables
Alimentation du volet	24/230 V AC 24 V DC
Température ambiante	0 à 45 °C
Humidité	90 % HR, sans condensation
Poids	510 g
B × H × T	158 × 180 × 65 mm

Téléchargements

Information produit

Fiche technique du produit EK-JS

Produktdatenblatt 1.9 Mo pdf

Certificats

Environmental Product Declaration EK-JS

EK-JS_EPD_2024_03_DE_en Environmental Product Declarations 370 ko pdf
Déclaration de performance EK-JS

250 ko pdf

Manuels d'utilisation

Manuel d'installation et de fonctionnement

1.6 Mo pdf

En cliquant sur ce bouton, vous nous autorisez à vous offrir une expérience de navigation et d'achat de qualité sur notre site web. Ces cookies comprennent ceux qui sont nécessaires au fonctionnement du site et au contrôle de nos services et applications, ainsi que ceux qui sont utilisés uniquement à des fins statistiques, pour des paramètres de commodité ou pour afficher un contenu personnalisé. Vous pouvez décider quelles catégories vous souhaitez autoriser et vous pouvez ajuster les paramètres d'utilisation des données en fonction de vos propres besoinsS. Veuillez noter que, selon les paramètres que vous avez sélectionnés, toutes les fonctionnalités de la page peuvent ne pas être disponibles. Vous pouvez modifier votre sélection à tout moment.

NÉCESSAIRE D’UN POINT DE VUE TECHNIQUE

Ces cookies sont nécessaires au bon fonctionnement de notre site Internet et ne peuvent pas être désactivés. En règle générale, ces cookies ne sont définis qu'en réponse aux actions que vous avez entreprises, comme la définition de vos préférences de confidentialité ou la préparation de votre panier. De plus, des fonctionnalités ou supports liés à la sécurité via un webchat dédié sont intégrés, y compris tous les cookies de session de TROX définis une fois que vous vous êtes connecté en tant que client. Vous pouvez configurer votre navigateur pour bloquer ces cookies ou vous en informer. En conséquence, cependant, certaines zones du site Web peuvent ne pas fonctionner comme prévu.

EK-JS

Pour les installations de désenfumage mécaniques, volet de désenfumage pour sections individuelles

Informations générales

Description

Information technique

FONCTIONNEMENT, CARACTÉRISTIQUES TECHNIQUES, SÉLECTION RAPIDE, TEXTE DE SPÉCIFICATION, CODES DE COMMANDE

VARIANTES, DÉTAILS PRODUIT

Éléments additionnels 2

Exemples de câblage, caractéristiques techniques

Téléchargements

Information produit

Fiche technique du produit EK-JS

Certificats

Environmental Product Declaration EK-JS

Déclaration de performance EK-JS

Manuels d'utilisation

Manuel d'installation et de fonctionnement

NÉCESSAIRE D’UN POINT DE VUE TECHNIQUE

STATISTIQUES ET ANALYSE DE SITE WEB

COMMODITÉ ET PERSONNALISATION

POUR LA MEILLEURE EXPÉRIENCE TROX POSSIBLE
