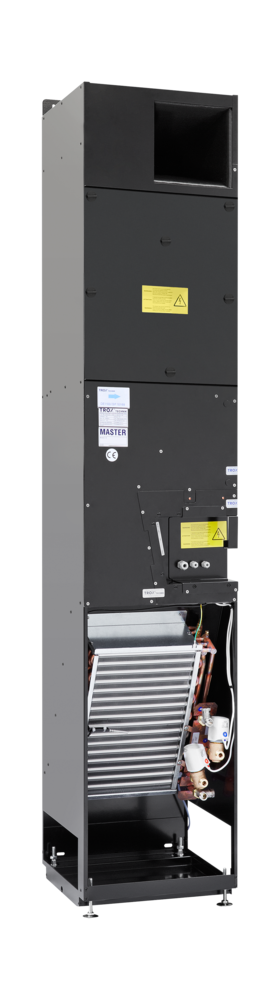

SCHOOLAIR-V-1800


00132715_0
Testés conformément à la norme VDI 6022


00137062_0
Batterie


00136287_0
Pied de nivellement


00131087_0

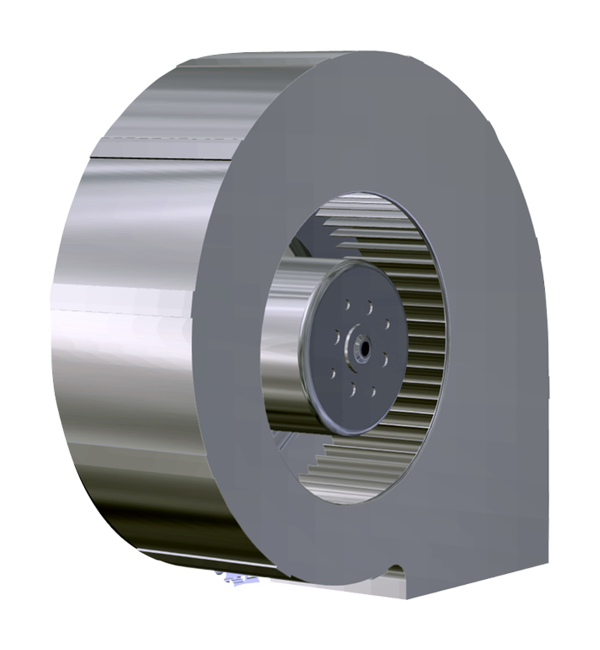

Ventilateur


00255816_0
Étiquette ErP


00254909_0
00132715_0
00137062_0
00136287_0
00131087_0
00255816_0

FSL-V-ZAB/SEK

Unité de soufflage et de reprise d'air avec batterie et récupérateur de chaleur, air secondaire en option, pour installation verticale en façade extérieure, par exemple adjacente à une fenêtreUnité de soufflage et de reprise d'air avec batterie et récupérateur de chaleur, air secondaire en option, pour installation verticale en façade extérieure, par exemple adjacente à une fenêtre

Unité de ventilation décentralisée prête à l'emploi qui offre de bons niveaux de confort, utilisée pour la ventilation des locaux

  • Ventilateurs EC avec optimisation acoustique, faibles puissances spécifiques du ventilateur, SFP -1 suivant EN 13779
  • Échangeur à plaques pour récupération de chaleur (air/air), comprenant un clapet by-pass avec servomoteur électrique (ouvert-fermé)
  • Batterie pour le chauffage et le refroidissement en système 2 ou 4 tubes
  • Base de l'unité : 0,13 m² env.
  • Réduction de la contamination par pollen et poussière fine grâce aux filtres intégrés conformes à la norme VDI 6022 - filtre air neuf F7 et filtre de reprise G3
  • Bac de récupération de condensat avec évacuation de condensat
  • Clapet de fermeture motorisé, normalement fermé (NC)
  • Commutation automatique en mode air secondaire (en fonction de la qualité de l'air)


Équipements et accessoires en option

  • Système de régulation modulaire FSL-CONTROL II, spécifiquement adapté aux systèmes de ventilation décentralisés
  • Volume d'air neuf suivant la demande, free-cooling et purge nocturne, en fonction de la stratégie de régulation
  • Récupération de chaleur variable
  • Peinture par poudrage, RAL 9005

Utilisation

Utilisation

  • Ventilation des locaux, avec de préférence une profondeur jusqu'à 6 m
  • Les batteries à 2 ou 4 tubes assurent un haut niveau confort
  • Déplacement d'air induit
  • Solution à haut rendement énergétique car l'eau est le fluide caloporteur et frigoporteur utilisé
  • Pour les projets de construction neuve, de réhabilitation et de revitalisation
  • Montage vertical sur la façade ou sur un mur extérieur
  • Les lieux de montage typiques comprennent des bureaux et des salles de réunion

Caractéristiques spéciales

  • Clapets de fermeture motorisés pour l'air neuf, normalement fermés (NC) afin d'éviter des flux d'air incontrôlés
  • Batterie, comprenant un clapet by-pass avec servomoteur électrique variable
  • Batterie avec système 2 ou 4 tubes, avec écrou de serrage G½" joints plats
  • Conforme aux exigences d'hygiène VDI 6022
  • Classe de filtration : F7 pour air neuf, G3 pour air de reprise
  • Maintenance facile du filtre grâce aux fixations rapides, aucun outil nécessaire
  • Bac de récupération de condensat avec ou sans évacuation de condensat
  • Exécution compacte, et donc particulièrement adaptée aux projets de rénovation
  • Une ventilation à la demande et une ventilation uniquement de reprise sont possibles grâce à la surveillance de la qualité de l'air ambiant et à l'utilisation d'un équipement de régulation spécifique
  • 4 pieds de nivellement
  • Bascule automatique en mode air secondaire (uniquement avec une sonde de qualité d'air) si la qualité de l'air ambiant (mesuré avec la sonde COV intégrée, par exemple) est dans l'éventail défini au préalable. Le clapet d'air neuf se ferme, le clapet d'air secondaire auto-alimenté s'ouvre et le ventilateur d'extraction s'arrête. L'unité démarre toujours en mode air secondaire, qui est plus efficace en énergie.

Dimensions nominales

  • 396 × 1800 × 319 mm (B × H × T)

Information technique

Fonction, Données techniques , Sélection rapide, Texte descriptif, Codes de commande

  • Fonction
  • Données techniques
  • Sélection rapide
  • Texte descriptif
  • Codes de commande

Fonctionnement

Unités décentralisées de soufflage et reprise pour la ventilation des locaux et la dissipation des charges en chaud et en froid.

Un ventilateur centrifuge EC aspire l'air neuf qui passe ensuite par le clapet motorisé et le filtre F7.

L'air neuf, entraîné par le ventilateur, traverse la batterie. Il est possible de contourner la batterie pour le protéger ou pour favoriser son efficacité énergétique.

Si nécessaire, l'air est chauffé ou refroidi par la batterie avant d'être soufflé dans la pièce.

L'air extrait passe d'abord par un filtre G3 (qui protège l'unité), puis traverse la batterie, le ventilateur d'extraction et le clapet de fermeture motorisé avant d'être évacué vers l'extérieur sous forme d'air rejeté.

Bascule automatique en mode air secondaire (seulement avec une sonde ce qualité d'air) si la qualité de l'air ambiant est suffisante.

Le clapet d'air neuf se ferme, le clapet d'air secondaire auto-alimenté s'ouvre et le ventilateur d'extraction s'arrête.

L'unité démarre toujours en mode air secondaire, qui est plus efficace en énergie.

Largeur

396 mm

Hauteur

1800 mm

Profondeur

319 mm

Débit d'air neuf

150 m³/h

Débit de soufflage

Jusqu'à 150 m³/h

Puissance de refroidissement

Jusqu'à 720 W

Puissance de chauffage

Jusqu'à 2650 W

Puissance de refroidissement du local

Jusqu'à 400 W

Puissance de chauffage du local

Jusqu'à 750 W

Pression de fonctionnement maximale, côté eau

6 bar

Température de fonctionnement max.

75 °C

Niveau de puissance acoustique

27 – 44 dB(A)

Tension d'alimentation

230 V AC ±10 %, 50/60 Hz


FSL-V-ZAB/SEK (exemples de dimensionnement)

Débit de soufflage

m³/h

60

90

120

150

Puissance de refroidissement totale

W

287

409

563

688

Puissance de refroidissement du local

W

174

240

337

406

Température de l'air à l'intérieur de l'appareil

°C

32,0

32,0

32,0

32,0

Humidité rel.

%

40,0

40,0

40,0

40,0

Teneur en eau de l'air sec

g/kg

11,9

11,9

11,9

0,0

Température de l'air soufflé

°C

17,3

18,0

17,6

17,9

Condensation

g/h

0

0

0

0

Débit eau froide

l/h

30

40

80

100

Température de l'eau, entrée

°C

16

16

16

16

Température de l'eau, sortie

°C

24,2

24,8

22,0

21,9

Perte de charge côté eau

kPa

1,5

2,4

8,5

12,7

Puissance de chauffage totale

W

1070

1620

2050

2460

Puissance de chauffage du local

W

269

412

449

471

Température de l'air à l'intérieur de l'appareil

°C

–12,0

–12,0

–12,0

–12,0

Température de l'air soufflé

°C

35,4

35,7

33,2

31,4

Débit eau chaude

l/h

30

60

80

100

Température de l'eau, entrée

°C

50

50

50

50

Température de l'eau, sortie

°C

19,1

26,6

27,8

28,7

Niveau de puissance acoustique LWA

dB(A)

27

33

39

44

Niveau de pression acoustique basé sur 8 dB d'atténuation du système

dB(A)

19

25

31

36


Unité décentralisée de soufflage et de reprise d'air de type FSL-V-ZAB/SEK, avec batterie et récupérateur de chaleur, pour installation verticale sur le système de façade ou sur paroi extérieure, adjacente à une fenêtre, par exemple.

Caractéristiques spéciales

  • Clapets de fermeture motorisés pour l'air neuf, normalement fermés (NC) afin d'éviter des flux d'air incontrôlés
  • Batterie, comprenant un clapet by-pass avec servomoteur électrique variable
  • Batterie avec système 2 ou 4 tubes, avec écrou de serrage G½" joints plats
  • Conforme aux exigences d'hygiène VDI 6022
  • Classe de filtration : F7 pour air neuf, G3 pour air de reprise
  • Maintenance facile du filtre grâce aux fixations rapides, aucun outil nécessaire
  • Bac de récupération de condensat avec ou sans évacuation de condensat
  • Exécution compacte, et donc particulièrement adaptée aux projets de rénovation
  • Une ventilation à la demande et une ventilation uniquement de reprise sont possibles grâce à la surveillance de la qualité de l'air ambiant et à l'utilisation d'un équipement de régulation spécifique
  • 4 pieds de nivellement
  • Bascule automatique en mode air secondaire (uniquement avec une sonde de qualité d'air) si la qualité de l'air ambiant (mesuré avec la sonde COV intégrée, par exemple) est dans l'éventail défini au préalable. Le clapet d'air neuf se ferme, le clapet d'air secondaire auto-alimenté s'ouvre et le ventilateur d'extraction s'arrête. L'unité démarre toujours en mode air secondaire, qui est plus efficace en énergie.

Matériaux et finitions

  • Caisson, façade de la zone de filtration, ventilateurs et pieds de nivellement en tôle d'acier galvanisée
  • Batterie avec tubes en cuivre et ailettes en aluminium
  • Caisson peint par poudrage, noir (RAL 9005)
  • Média filtrant F7 composé de papier en fibre de verre résistant à l'humidité.
  • Revêtement en laine minérale suivant DIN 4102, classe de résistance au feu A, revêtue de tissu en fibres de verre pour la protection contre l'abrasion due aux vitesses d'air jusqu'à 20 m/s
  • Bandes d'étanchéité à alvéole fermée

Exécution

  • Peinture par poudrage RAL 9005, noir

Données techniques

  • Largeur : 396 mm
  • Hauteur : 1800 mm
  • Profondeur : 319 mm
  • Débit d'air neuf : 150 m³/h
  • Débit de soufflage : jusqu'à 150 m³/h
  • Puissance de refroidissement : jusqu'à 720 W
  • Puissance de chauffage : jusqu'à 2650 W
  • Puissance de refroidissement du local : jusqu'à 400 W
  • Puissance de chauffage du local : jusqu'à 750 W
  • Pression de fonctionnement  max. : 6 bar
  • Température de fonctionnement max. : 75° C
  • Niveau de puissance acoustique : 27 – 44 dB(A)
  • Tension électrique : 230 V AC ±10 %, 50/60 Hz
  • Classe : 87 VA
  • Consommation électrique : débit nominal 27 W

Caractéristiques de sélection

Air primaire

  • V_________________[m³/h]

Supply air

  • V_________________[m³/h]

Puissance de refroidissement du local

  • Q_________________[W]

Puissance de chauffage du local

  • Q_________________[W]


  • LWA_______________[dB(A)]

00255822_0

 Type
FSL-V-ZAB/SEK       Unités de ventilation verticale

 Échangeur de chaleur
2       2-tubes
4       4-tubes

 Dimensions [mm]
       B × H × T
396 × 1800 × 319

 Régulation
       Aucune indication : sans
R       Avec

 Fonction de régulation
MA       Maître (module de local et module de régulation)
SL       Esclave (module de régulation)

 Horloge en temps réel
       Aucune indication : sans
       maître seulement
T       Avec

 Interface
       Aucune indication : sans
       maître seulement
B       BACnet MS/TP ou Modbus RTU
L       LonWorks LON-FTT10

 Sonde de qualité d'air
       Aucune indication : sans
       maître seulement
V       Capteur COV



 Sonde de température de l'air soufflé
Z       Avec

 Sonde de température de l'air neuf
       Aucune indication : sans
       maître seulement
A       Avec

 Vanne de chauffage
HV       Avec

 Coude de réglage - circuit de chauffage
R       Avec

 Valeur kVS – vanne de chauffage
0,25
0,40
0,63
1,00
F0,50

 Vanne de refroidissement
       Pour les systèmes 4-tubes seulement
KV       avec

 Coude de réglage - circuit de refroidissement
R       Avec

 Valeur kVS - vanne de refroidissement
0,25
0,40
0,63
1,00
F0,50

Les unités de ventilation décentralisées sont des produits de pointe de haute qualité, avec une large gamme d'options de configuration. Pour plus de détails concernant votre projet, veuillez contacter votre succursale ou filiale TROX la plus proche.



Dimensions et poids

  • Dimensions et poids
FSL-V-ZAB/SEK 00260148_0


Exemples de montage, Détails du montage, Information de base et nomenclature

  • Exemples de montage
  • Détails du montage
  • Information de base et nomenclature

Montage et mise en service

  • Montage vertical sur la façade ou sur un mur extérieur
  • Réglage du niveau à l'aide des 4 pieds de nivellement (+40 mm)
  • Le raccordement à l'air neuf est fourni par les sections de ventilation dans le système de façade ou le mur extérieur (fourni par des tiers), en pente vers l'extérieur de préférence
  • Protection contre les intempéries pour les entrées d'air neuf et d'évacuation fourni par des tiers
  • Montage et raccordements à réaliser sur site ; le matériel de fixation, de raccordement et d'étanchéité sera fourni sur site
  • Les raccordements eau aller et retour se situent au sur le côté droit de l'unité lorsque l'on regarde depuis le local
  • Évents et vidange par des tiers
  • Le raccordement électrique se situe à droite lorsque vu de la pièce
  • L'habillage de l'allège ne doit pas gêner le montage ou démontage de l'unité ou l'accès à la maintenance sur l'avant de l'unité.

Nomenclature

LWA [dB(A)]

Niveau de puissance acoustique

tPr [°C]

Température de l'air primaire

tWV [C°]

Température de l'écoulement d'eau - refroidissement/chauffage

tR [C°]

Température de la pièce

tAN [C°]

Température de l'arrivée d'air secondaire

QPr [W]

Rendement thermique – air primaire

Qtot [W]

Rendement thermique – total

QW [W]

Rendement thermique – côté eau, refroidissement/chauffage

VPr [l/s/m³/h]

Débit d'air primaire

VW [l/h]

Débit d'eau – refroidissement/chauffage

V [l/h]

Débit d'air

∆tW [K]

Écart de température – eau

∆pW [kPa]

Perte de charge côté eau

∆pt [Pa]

Perte de charge totale, côté air

∆tPr = tPr - tR [K]

Écart entre la température de l'air primaire et la température de la pièce

∆tRWV = tWV - tR [K]

Écart entre la température de l'écoulement d'eau et la température de la pièce

∆tWm-Ref [K]

Écart entre la température moyenne de l'eau et la température de référence

Dimensions principales

LN [mm]

Longueur nominale

Déplacement d'air induit

L’air soufflé est rejeté près du mur extérieur à une vitesse moyenne comprise entre 1,0 et 1,5 m/s. En raison de l'effet d'induction, la vitesse de l'air soufflé baisse rapidement afin qu'en mode refroidissement, l'air soufflé déplace l'air ambiant sur toute la surface du sol. L'apport de chaleur des personnes et d'autres sources de chaleur fait monter l'air neuf et crée des conditions confortables dans la zone de séjour.

Batterie

La pression de fonctionnement maximale côté eau est de 6 bar pour tous les échangeurs de chaleur.

La température maximale de l'écoulement d'eau (circuit de chauffage) est de 75 °C pour tous les échangeurs thermiques ; si des flexibles sont utilisés, la température de l'écoulement d'eau ne doit pas dépasser 55 °C. Des unités sont disponibles sur demande pour d'autres pressions et températures.

La température de l'écoulement d'eau (circuit de refroidissement) doit être d'au moins 16 °C afin qu'elle ne tombe pas sous le point de rosée de façon permanente. Pour les unités équipées d'un bac à condensat, la température de l'écoulement d'eau peut être réduite à 15 °C.

Échangeur de chaleur avec système à 2 tubes

Des systèmes air-eau avec un échangeur de chaleur à 2 tubes peuvent être utilisés aussi bien pour le chauffage que pour le refroidissement. En mode conversion, il est possible d'utiliser toutes les unités dans un circuit d'eau, uniquement pour le refroidissement en été et pour le chauffage en hiver.

Échangeur de chaleur avec système à 4 tubes

Des systèmes air-eau avec un échangeur de chaleur à 4 tubes peuvent être utilisés aussi bien pour le chauffage que pour le refroidissement. Selon la saison, notamment au printemps et à l'automne, il se peut qu'un bureau nécessite d'être chauffé le matin et rafraîchi l'après-midi.

Téléchargements

Information produit

Certificats

Manuels d'utilisation

production {"X-Frame-Options"=>"SAMEORIGIN", "X-XSS-Protection"=>"1; mode=block", "X-Content-Type-Options"=>"nosniff", "X-Download-Options"=>"noopen", "X-Permitted-Cross-Domain-Policies"=>"none", "Referrer-Policy"=>"strict-origin-when-cross-origin", "Content-Security-Policy"=>"frame-ancestors 'self' https://api.scrivito.com https://punchoutcommerce.com https://www.trox.de https://trox-extern.com https://psp40.onventis.com https://psp22.onventis.com https://trox4u.troxgroup.com", "Strict-Transport-Security"=>"max-age=31536000; includeSubDomains", "Content-Type"=>"text/html; charset=utf-8"}

Partager la page

Recommander cette page

Vous avez la possibilité de recommander cette page en partageant le lien.

Les champs marqués d'une étoile (*) sont obligatoires.

Contact

Merci pour votre message !

Votre recommandation a été envoyée et sera bientôt reçue par le destinataire.

Contact

Nous sommes à votre disposition

Veuillez préciser votre message et le type de demande.
Tel.: +41 26 425 59 00 | Fax: +41 26 425 59 01

Les champs marqués d'une étoile (*) sont obligatoires.

Contact

Merci pour votre message !

Votre message a été envoyé et sera traité dans les plus brefs délais.
Notre département de traitement des demandes prendra contact avec vous dès que possible.
Pour les questions d'ordre général concernant les produits ou services, vous pouvez aussi nous appeler :
Tel.: +41 26 425 59 00 | Fax: +41 26 425 59 01

Contact

Nous sommes à votre disposition

Veuillez préciser votre message et le type de demande.
Tel.: +41 26 425 59 00 | Fax: +41 26 425 59 01

Pièce jointe (max. 10MB)

Les champs marqués d'une étoile (*) sont obligatoires.

Contact

Merci pour votre message !

Votre message a été envoyé et sera traité dans les plus brefs délais.
Notre département de traitement des demandes prendra contact avec vous dès que possible.
Pour les questions d'ordre général concernant les produits ou services, vous pouvez aussi nous appeler :
Tel.: +41 26 425 59 00 | Fax: +41 26 425 59 01
