Conforme à VDI 6022

MFP-image
hy.

MFP

Pour les demandes les plus exigeantes en matière de propreté et de stérilité de l'air

Préfiltres ou filtres terminaux pour la séparation des poussières fines et des particules en suspension. Destinés aux applications dans des domaines tels que l’industrie, la recherche, la médecine, l’industrie pharmaceutique et le nucléaire
■ Classes de filtration ISO ePM10, ISO ePM1 (filtre à poussières fines) et EPA, HEPA (filtre à particules)
■ Données de performance testées conformément aux normes DIN EN ISO 16890 ou DIN EN 1822-1 et DIN EN ISO 29463-2 à DIN EN ISO 29463-5
■ Certification Eurovent pour les filtres à poussières fines
■ Conforme aux règles d'hygiène VDI 6022
■ Médias filtrants pour exigences spécifiques composés de papiers en fibre de verre, avec écarteurs en adhésif thermofusible thermoplastique
■ Faible perte de charge initiale grâce au positionnement idéal des plis et à surface de filtration la plus vaste possible
■ Adaptation parfaite à chaque exigence grâce à différentes profondeurs de plis, cadre de filtre fabriqué en divers matériaux
■ Montage dans les filtres à particules montés au plafond (types TFC, TFW, TFM), les filtres à particules en conduit (types KSF, KSFS) ou les caissons de conduit pour filtres à particules (type DCA)
■ Test par balayage automatique de vérification du filtre pour tous les filtres de classe H14

Informations générales

Application
  • Panneau filtrant mini-plis pour la séparation des poussières fines et des particules en suspension comme les aérosols, les poussières toxiques, les virus et les bactéries issues du soufflage et de la reprise d'air dans les systèmes de ventilation et de climatisation à hauts débits volumiques et longue durée de vie du filtre
  • Filtre à poussières fines : préfiltre ou filtre terminal pour la séparation des poussières fines dans les systèmes de ventilation et de climatisation.
  • Filtre à particules : filtre principal ou terminal pour les exigences élevées en matière de propreté et stérilité de l'air dans les environnements industriels, médicaux, pharmaceutique, de la recherche, etc.

Caractéristiques spéciales

  • Le test d'étanchéité est standard pour l'ensemble des filtres à particules des classes H13, H14

Classification
  • Certification Eurovent pour les filtres à poussières fines

Dimensions nominales

  • B × H × D [mm]

Classes de filtration
Groupes de filtration
  • ePM 10 selon DIN EN ISO 16890
  • ePM 1 selon DIN EN ISO 16890
  • EPA selon DIN EN 1822
  • HEPA selon DIN EN 1822

Classes de filtration
  • ePM10
  • ePM 1
  • E10
  • E11
  • E12
  • H13
  • H14

Options
  • FT : profondeur des plis
  • PU : grille de protection côté amont
  • PD : grille de protection en aval
  • PB : grille de protection des deux côtés
  • FNU : joint plat côté amont
  • FND : joint plat côté aval
  • FNB : joint plat des deux côtés
  • TGU : joint rainuré de contrôle côté amont (uniquement pour les classes de filtration H13, H14)
  • CSU : joint continu côté amont
  • CSD : joint continu côté aval
  • CSB : joint continu des deux côtés
  • WS : sans joint
  • OT : test par brouillard d'huile (uniquement pour les classes de filtration H13, H14)
  • OTC : test par brouillard d'huile avec certificat (uniquement pour les classes de filtration H13, H14)
  • ST : test de filtrage par balayage (uniquement pour les classes de filtration H13, H14)

Exécution

  • PLA : cadre en plastique (profondeur 48, 96)
  • PLAF : cadre en plastique avec bride (profondeur 100, 150 mm)
  • MDFF : cadre en MDF avec bride (profondeur 60 mm)
  • MDF : cadre en MDF (profondeur 60, 78, 150 et 292 mm)
  • GAL : cadre en acier galvanisé (profondeur 60, 150, 292 mm)
  • STA : cadre en acier inoxydable (profondeur 60, 150, 292 mm)
  • Cadre en carton CBS, agrafé (profondeur 45, 48, 90, 96 mm)

Options utiles
  • Paroi filtrante (SIF)
  • Caisson universel (UCA)
  • Filtre à particules à conduit, disponible comme une seule unité (KSF, KSFS) ou comme unité filtrante (KSFSSP)
  • Caisson de conduit pour filtres à particules (DCA)
  • Caisson-filtre plafonnier à particules (TFC)
  • Filtre à particules mural (TFW)
  • Module de filtre à particules (TFM)
  • Diffuseurs plafonniers pour la reprise d'air (TFEA)

Caractéristiques d'exécution
  • Joint plat circonférentiel du côté amont pour les modèles CBS, MDF, GAL, STA
  • Versions en option avec joint continu en mousse expansée ou avec joint rainuré de contrôle (classes de filtration H13, H14) en amont au choix
    • Le joint plat ou le joint continu peut également être disposé sur le côté aval ou sur les deux côtés
  • Grille de protection en métal déployé peut être installée côté amont, côté aval ou des deux côtés si requis

Matériaux et finitions
  • Média filtrant mini-plis en fibre de verre de haute qualité, résistant à l'humidité
  • Les espaceurs fournissent un espacement uniforme des plis
  • Mastic d’étanchéité composé d'un adhésif polyuréthane à deux composants à élasticité permanente
  • Cadre disponible au choix en carton, plastique, MDF, tôle d'acier galvanisée, acier inoxydable

Normes et directives
  • Essai conforme à la norme DIN EN ISO 16890 ; norme internationale : filtres à air de ventilation générale. Classification de l'efficacité fractionnelle fondée sur le rendement fractionnel mesuré, lequel est traité dans un système de déclaration relatif à l'efficacité des particules (ePM)
  • Pour les filtres à poussières fines, l'efficacité fractionnelle d’une certaine plage de diamètres de filtre est déterminé par les aérosols (DEHS et KCl)
  • En fonction des valeurs d'essai, les filtres sont classés dans les groupes de filtration ISO ePM10 et ISO ePM1
  • Test de filtres à particules selon les normes EN 1822-1 et DIN EN ISO 29463-2 – DIN EN ISO 29463-5 (filtres à particules EPA, HEPA et ULPA) : normes pour les essais de performance de filtration en usine, selon la méthode de comptage des particules fondé sur un aérosol d'essai liquide.
  • Classification uniforme des filtres à particules en fonction de l'efficacité de séparation, à l'aide d'un aérosol d'essai dont la taille moyenne des particules se situe dans les limites de l'efficacité de séparation minimale (MPPS)
  • Classification des filtres à particules :
    • Détermination de l'efficacité de séparation locale
    • Détermination de l'efficacité de séparation globale

Déclaration des produits chimiques
  • Directive européenne 2011/65/UE (RoHS)
    • Ce produit ou ses versions simples sont conformes à la directive européenne 2011/65/UE (RoHS) sur la restriction de l’utilisation de certaines substances dangereuses dans les équipements électriques et électroniques. Pour plus d'informations, veuillez consulter nos déclarations environnementales de produits.
  • REACH 1907/2006 (règlement CE REACH)
    • Ce produit ou ses versions simples sont conformes aux dispositions du règlement CE n° 1907/2006, également connu sous le nom de REACH (enregistrement, évaluation, autorisation et restriction des substances chimiques). Pour plus d'informations, veuillez consulter nos déclarations environnementales de produits.

Information technique

  • Caractéristiques techniques
  • TEXTE DES SPÉCIFICATIONS
  • CODE DE COMMANDE

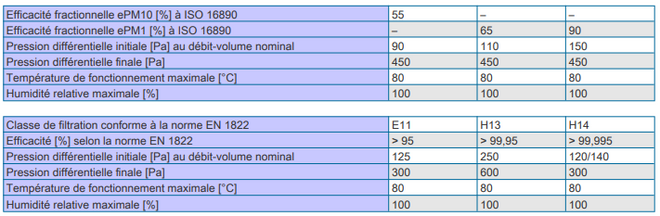

Classe de filtration

1

Profondeurs des plis

DIN EN ISO 16890/DIN EN 1822

40

46

50

64

68

80

120

150

180

ePM10 55 %

2,57 m/s

45 Pa

45 Pa

45 Pa



50 Pa

115 Pa



ePM1 65 %

2,57 m/s

110 Pa

125 Pa

110 Pa



125 Pa

220 Pa



ePM1 90 %

2,57 m/s

190 Pa

185 Pa

175 Pa



180 Pa

230 Pa



E11

0,90 m/s


130 Pa

115 Pa




85 Pa

65 Pa


H13

0,90 m/s


265 Pa

235 Pa

190 Pa

190 Pa


130 Pa


110 Pa

H14

0,45 m/s


115 Pa

110 Pa

80 Pa

80 Pa


70 Pa


50 Pa

1 Vitesse en amont

La perte de charge initiale [Pa] dépend de la classe de filtration et de la profondeur des plis.

Le débit volumique nominal correspond au produit de la vitesse amont associée et de la surface en amont du filtre (B × H),

déduction faite de l'épaisseur du profilé.

Voir le chapitre « Sélection rapide ».

Ce texte de spécification décrit les caractéristiques générales du produit. Les textes d'autres versions peuvent être créés avec notre programme de sélection Easy Product Finder.

Texte des spécifications
Panneaux filtrants mini-plis MFP pour la séparation des poussières fines et des particules en suspension comme les aérosols, les poussières toxiques, les virus et les bactéries issues du soufflage et de la reprise d'air dans les systèmes de ventilation. Utilisés comme filtres à poussières fines : préfiltres ou filtres terminaux dans les systèmes de ventilation et de climatisation ou comme filtres à particules principaux ou terminaux pour les exigences les plus élevées en matière de propreté et de stérilité de l'air, dans des domaines tels que l'industrie, la recherche, la médecine, l'industrie pharmaceutique et le nucléaire. Faible profondeur d'installation grâce à une construction compacte, pour les systèmes à débits élevés et longue durée de vie des filtres. Média filtrant composé de papiers en fibre de verre de haute qualité, résistants à l'humidité, avec écarteurs en adhésif thermofusible thermoplastique. Faible perte de charge initiale grâce au positionnement idéal des plis et
à surface de filtration la plus vaste possible. Panneaux filtrants mini-plis disponibles dans des dimensions standard et spéciales, à des profondeurs de plis variables, groupes de filtre ISO
ePM10, ISO ePM2.5, ISO ePM1 (filtres à poussières fines) et EPA, HEPA, ULPA (filtres à particules). Selon la conception du cadre, les panneaux filtrants mini-plis sont montés de série sans joint ou avec un joint plat côté amont. Versions disponibles en option avec un joint continu en mousse expansée sur un ou deux côtés, ou avec un joint rainuré de contrôle côté amont ou avec une grille de protection placée selon les besoins. Les panneaux filtrants mini-plis utilisés comme filtres à poussières fines sont certifiés Eurovent.

Caractéristiques spéciales

  • Le test d'étanchéité est standard pour l'ensemble des filtres à particules des classes H13, H14

Matériaux et finitions

  • Joint plat circonférentiel du côté amont pour les modèles CBS, MDF, GAL, STA
  • Versions en option avec joint continu en mousse expansée ou avec joint rainuré de contrôle (classes de filtration H13, H14) en amont au choix
    • Le joint plat ou le joint continu peut également être disposé sur le côté aval ou sur les deux côtés
  • Grille de protection en métal déployé peut être installée côté amont, côté aval ou des deux côtés si requis

Exécution

  • FT : profondeur des plis
  • PU : grille de protection côté amont
  • PD : grille de protection en aval
  • PB : grille de protection des deux côtés
  • FNU : joint plat côté amont
  • FND : joint plat côté aval
  • FNB : joint plat des deux côtés
  • TGU : joint rainuré de contrôle côté amont (uniquement pour les classes de filtration H13, H14)
  • CSU : joint continu côté amont
  • CSD : joint continu côté aval
  • CSB : joint continu des deux côtés
  • WS : sans joint
  • OT : test par brouillard d'huile (uniquement pour les classes de filtration H13, H14)
  • OTC : test par brouillard d'huile avec certificat (uniquement pour les classes de filtration H13, H14)
  • ST : test de filtrage par balayage (uniquement pour les classes de filtration H13, H14)

Caractéristiques de sélection

  • Groupe de filtres [DIN EN ISO 16890]
  • Efficacité de séparation [%]
  • Classe de filtration [DIN EN 1822]
  • Débit volumique [m³/h]
  • Perte de charge initiale [Pa]
  • Dimensions nominales [mm]

Analyse du cycle de vie

Une analyse du cycle de vie est disponible pour la gamme de produits sous la forme d'une déclaration environnementale de produit (EPD) qui a été vérifiée et publiée par un gestionnaire de programme.
MFP–H13––MDF/610 × 610 × 78×50/PD/FNU/ST
||||||||
123456789

1 Type
MFP Panneau filtrant mini-plis

2 Classe de filtration
ePM1 Efficacité fractionnelle ePM1 selon DIN EN ISO 16890
ePM10 Efficacité fractionnelle ePM10 selon DIN EN ISO 16890
E11 Classe de filtration E11 selon DIN EN 1822
H13 Classe de filtration H13 selon DIN EN 1822
H14 Classe de filtration H14 selon DIN EN 1822

3 Efficacité de séparation
Uniquement avec la classe de filtration ePM1, ePM10 Préciser l'efficacité de séparation [%] selon ISO 16890

4 Version
CBS Cadre en carton agrafé
PLA Cadre en plastique
PLAF Cadre en plastique avec bride (profondeur 25 mm)
MDF Cadre en panneaux de fibres à densité moyenne
MDFF Cadre en panneaux de fibres à densité moyenne avec bride (25 mm)
GAL Cadre en tôle d'acier galvanisé
STA Cadre en acier inoxydable

5 Dimensions nominales [mm]
Préciser les valeurs largeur × hauteur × profondeur

6 Profondeur des plis [mm]
Préciser la profondeur des plis

7 Grille de protection
Aucune indication : sans grille de protection
PU Grille de protection en amont
PD Grille de protection en aval
PB Grille de protection des deux côtés

8 Joint
WS sans joint
FNU Joint plat côté amont
FND Joint plat côté aval
FNB Joint plat des deux côtés
TGU Joint rainuré de contrôle côté amont
CSU Joint continu côté amont
CSD Joint continu côté aval
CSB Joint continu des deux côtés

9 Tests
Aucune indication : sans test d'étanchéité
OT Test par brouillard d'huile (classes de filtration H13 et H14 uniquement)
OTC Test par brouillard d'huile avec certificat (classes de filtration H13 et H14 uniquement)
ST Test de filtrage par balayage (uniquement avec la classe de filtration H13, H14)

Exemple de commande : MFP-H13-MDF/610×610×78×50/PD/FNU/ST

TypeMFP - Panneau filtrant mini-plis
Classe de filtrationClasse de filtration H13 selon DIN EN 1822
Efficacité de séparation–
ExécutionCadre en panneaux de fibres à densité moyenne
Dimensions nominales [mm]Largeur 610, hauteur 610, profondeur 78
Profondeur des plis [mm]50
Grille de protectionGrille de protection en aval
JointJoint plat côté amont
TestTest de filtrage par balayage
