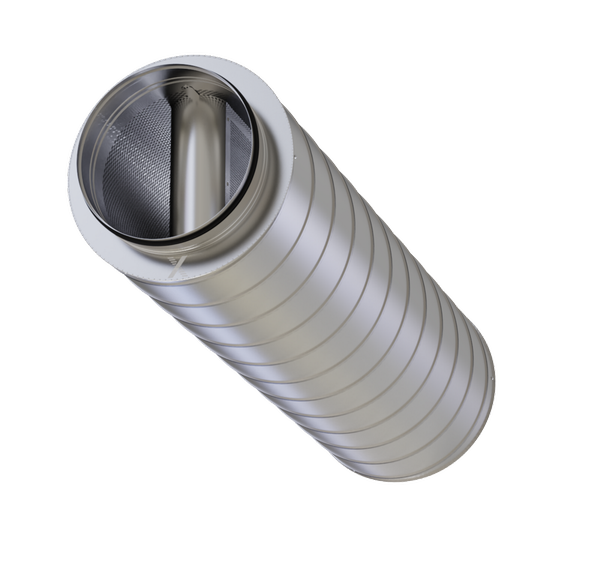

Silencieux circulaires avec baffle pour l'atténuation sonore dans les gaines circulaires des systèmes de climatisation

Silencieux circulaire avec baffle absorbant le son, offrant une atténuation statique augmentée

  • Le baffle aérodynamique permet une atténuation statique augmentée

  • Le choix de différentes épaisseurs de baffles garantit la meilleure application possible.

  • L'effet d'atténuation acoustique est dû à l'absorption

  • Le revêtement acoustique est fait de laine minérale incombustible et non dangereuse pour la santé, conformément au règlement allemand TRGS 905 (règles techniques pour les substances dangereuses) et à la directive européenne 97/69/CE.

  • Les données acoustiques mesurées sont conformes à la norme ISO 7235

  • Débit de fuites C ou D (suivant la dimension) selon EN 15727.

  • Pour une utilisation dans des zones présentant un risque potentiel d'explosion (au sens de la Directive CE 2014/34/UE (ATEX)), zones 1, 2, 21 et 22 (extérieur) conformément à la Directive CE 1999/92/CE

Équipements et accessoires en option

  • Manchette de raccordement avec joint à lèvres pour les gaines de raccordement circulaires selon la norme EN 1506 ou EN 13180.

  • Collerette tulipe adaptée aux gaines circulaires conformément aux normes EN 1506 ou EN 13180

General information

Application

  • Silencieux circulaire pour l'atténuation du bruit
  • Pour l'atténuation du bruit du ventilateur
  • Il est possible de l'utiliser comme silencieux diaphonique, afin de réduire le transfert de bruit à travers les gaines entre locaux mitoyens


Caractéristiques spéciales

  • Atténuation statique mesurée selon la norme ISO 7235
  • Choix de 2 largeurs de baffle pour chaque diamètre nominal
    • Augmentation de l'atténuation par insertion avec un baffle plus large
    • Pression différentielle réduite avec un baffle plus petit
  • Le matériau d'absorption sonore est incombustible
  • L'épaisseur d'isolation est de 50 ou 100 mm
  • Débit fuite classe D pour les tailles nominales jusqu'à 400 mm inclus.
  • Débit fuite classe C à partir de 450 mm


Dimensions nominales

  • ØD: 250, 315, 400, 450, 500, 560, 630, 710, 800, 900, 1000 mm
  • L: 500, 1000, 1500 mm


Modèles

Épaisseur d'isolation

  • 050 : Silencieux circulaires avec isolant de 50 mm d'épaisseur
  • 100 : Silencieux circulaires avec isolant de 100 mm

Largeur du répartiteur

  • T: 50, 100, 150, 200, 250, 300 mm


Exécution

Silencieux circulaire

  • Aucune indication : acier galvanisé 1.0917
  • A2 : acier inoxydable 1.4301

Type de raccordement

  • Aucune indication : emboîtement avec rainure aux deux extrémités
  • D2 : collerette avec joint à lèvres sur les deux côtés
  • AS : Collerette avec joint à lèvre et collerette tulipe sur une extrémité


Pièces et caractéristiques

  • Caisson circulaire
  • Tube intérieur perforé
  • Répartiteur
  • Revêtement acoustique


Caractéristiques d'exécution

  • Caisson circulaire
    • Gaine extérieure : gaine spirale, acier galvanisé 1.0917
    • Gaine extérieure : gaine lisse, acier inoxydable 1.4301
  • Répartiteur
    • Forme aérodynamique, acier galvanisé 1.0917 ou acier inoxydable 1.4301
  • Collerette de raccordement adaptée aux gaines circulaires conformément aux normes EN 1506 ou EN 13180
  • Joint à lèvres jusqu'à la taille nominale 200
  • Pression de fonctionnement max. 2000 Pa
  • Vitesse du débit d'air max. 20 m/s
  • Température de fonctionnement max. 90° C


Matériaux et finitions

  • Baffle en tôle d'acier galvanisée 1.0917 ou en acier inoxydable 1.4301
  • La gaine extérieure et la gaine intérieure perforée sont des gaines en spirale fabriquées en tôle d'acier galvanisée 1.091
  • Gaine extérieure lisse en acier inox 1.4301
  • Gaine intérieure perforée en acier inoxydable 1.4301
  • Collerette tôle d'acier galvanisée 1.0917 en acier inoxydable 1.4301

  • Le revêtement acoustique est en laine minérale

    • Conforme EN 13501, classe A1 de réaction au feu, non-inflammable

    • Sans danger pour la santé, conformément à la réglementation technique allemande relative aux matières dangereuses TRGS 905 et à la directive EU 97/69/CE

    • Protection contre l'érosion due à des vitesses d'écoulement d'air allant jusqu'à 20 m/s

      • Gaine intérieure avec fibre non tissée (molleton)

      • Baffles recouverts d'une grille en fibre de verre

    • Insensible au développement fongique et bactérien conformément à EN 846


Normes et directives



  • L'atténuation statique et le niveau de puissance sonore du bruit du flux d'air ont été testés selon la norme ISO 7235
  • Conforme aux règles d'hygiène des normes VDI 6022, VDI 3803 Partie 1 et DIN 1946 Partie 4
  • Directive CE 2014/34/CE (ATEX) : équipement et systèmes de protection prévus pour une utilisation dans les zones présentant un risque potentiel d'explosion
  • Directive CE 1999/92/CE (ATEX) : amélioration de la sécurité et de la santé des travailleurs exposés aux risques d'atmosphères explosibles


  • Classe d'étanchéité et classe de pression selon EN 15727


Maintenance

  • Maintenance réduite, étant donné que la structure et les matériaux ne nécessitent aucun entretien.


Description

Modèles

Épaisseur d'isolation

  • 050 : Silencieux circulaires avec isolant de 50 mm d'épaisseur
  • 100 : Silencieux circulaires avec isolant de 100 mm

Largeur du répartiteur

  • T: 50, 100, 150, 200, 250, 300 mm


Pièces et caractéristiques

  • Caisson circulaire
  • Tube intérieur perforé
  • Répartiteur
  • Revêtement acoustique


Caractéristiques d'exécution

  • Caisson circulaire
    • Gaine extérieure : gaine spirale, acier galvanisé 1.0917
    • Gaine extérieure : gaine lisse, acier inoxydable 1.4301
  • Répartiteur
    • Forme aérodynamique, acier galvanisé 1.0917 ou acier inoxydable 1.4301
  • Collerette de raccordement adaptée aux gaines circulaires conformément aux normes EN 1506 ou EN 13180
  • Joint à lèvres jusqu'à la taille nominale 200
  • Pression de fonctionnement max. 2000 Pa
  • Vitesse du débit d'air max. 20 m/s
  • Température de fonctionnement max. 90° C





Dimensions nominales

  • ØD: 250, 315, 400, 450, 500, 560, 630, 710, 800, 900, 1000 mm
  • L: 500, 1000, 1500 mm


Information technique

Caractéristiques techniques, Sélection rapide, Texte de spécification, Codes de commande

  • Caractéristiques techniques
  • SÉLECTION RAPIDE
  • TEXTE DE SPÉCIFICATION
  • CODES DE COMMANDE

Dimensions nominales250 – 1000 mm
Pression de fonctionnement2000 Pa max.
Température de fonctionnement90 °C max.

Les pressions différentielles indiquées pour les silencieux circulaires varient, elles dépendent du baffle et du diamètre de la gaine.

Isolant de 50 mm d'épaisseur, atténuation statique De [dB]

Dimension nominale

Longueur nominale

Largeur du répartiteur

Fréquence centrale fm [Hz]

63

12 5

250

500

1000

2000

4000

8000

25050050125102023158
2505001002371223282113
25010005035101938443015
250100010046142344504026
25015005047152850504322
250150010069203350505037
315500501249192194
315500100236102423166
315100050249173640188
315100010045112047452512
31515005035122450502511
315150010068162950503718
4005001001147171783
4005001503613243525169
4001000100237143232156
4001000150611244550483017
40015001003410214647229
4001500150815355050504425










Isolant de 100 mm d'épaisseur, atténuation statique De [dB]

Dimension nominale

Longueur nominale

Largeur du répartiteur

Fréquence centrale fm [Hz]

63

125

250

500

1000

2000

4000

8000

250500501591643463319
25050010026111826292517
25010005039173043463319
2501000100411203550504933
250150050413254422241710
2501500100616295050505048
3155005014815182095
315500100259162322137
3151000502815283438189
3151000100410173144432614
315150050311214150502614
3151500100614254550503720
40050010013612211585
400500150248162418128
400100010025122340291610
400100015047163246352315
400150010037183350422315
4001500150611244650503321
45050010012511181264
45050015022613211585
45010001002310223522128
450100015044122541281610
450150010034153150321712
450150015056173650412315
50050015012612181375
50050020023714201597
500100015024112335241410
500100020045132638291813
500150015036163350352115
500150020057183850422619
56050015013612141065
56050020024713161376
56010001502612232820119
560100020047132531241411
560150015039183340291613
5601500200510193645352016
6305002001261214965
63050025023714161186
630100020024112427171210
630100025035132631211512
630150020036163439251815
630150025058193845302118
7105002001251212755
7105002502261313865
71010002002310232314109
710100025034112525161110
710150020035143334201513
710150025056173637231615
8005002501261211755
8005003002371213765
80010002502412232213109
800100030035132425141110
800150025026173332181513
800150030058193536201615
900500250126119644
9005003002261210654
9001000250241121181188
9001000300341223201198
900150025025163126161211
900150030046183328171312
1000500300126118554
10001000300341220161097
1000150030046182924141311










Pression différentielle Δpt [Pa]

Dimension nominale

Largeur du répartiteur

qv

Longueur nominale

l/s

m3/h

500

1000

1500

2505019470091010
250100194700374244
250503331200252829
2501003331200109121127
315503331200

3

4

4

3151003331200

4

4

5

3155010003600

26

29

31

31510010003600

32

35

37

4001003891400121314
4001503891400192122
4001008333000546063
4001508333000859499
4501006112200182021
4501506112200262930
45010011114000606670
45015011114000849398
5001507782800101111
5002007782800212325
50015015565600384244
50020015565600849398
56015010003600101111
56020010003600182021
56015022228000455052
560200222280008695100
63020012504500141617
63025012504500303435
63020020837500394345
63025020837500849398
71020015565600111213
71025015565600171920
710200347212500546063
710250347212500839296
8002502000720091010
80030020007200171920
800250450016200434850
800300450016200849398
90025025009000111213
90030025009000161819
900250583321000576367
9003005833210008695100
1000300312511250192223
10003006667240008796101



Silencieux circulaires avec baffle intégré pour une meilleure performance acoustique, construction rigide, pour les systèmes de ventilation et de climatisation, disponibles en 11 dimensions nominales et avec 2 épaisseurs d'isolation.

Atténuation par insertion mesurée selon la norme ISO 7235.

Caisson avec isolation acoustique et thermique.

Tôle d'acier galvanisée ou acier inoxydable.

Pression différentielle optimisée en amont et en aval du baffle intégré grâce à la forme aérodynamique.

Choix de la largeur des baffles pour optimiser la pression différentielle ou augmenter l'atténuation par insertion

Divers types de raccordement compatibles aux gaines circulaires selon EN 1506 ou EN 13180.

Débit de fuites C ou D (suivant la dimension) selon EN 15727.


Caractéristiques spéciales

  • Atténuation statique mesurée selon la norme ISO 7235
  • Choix de 2 largeurs de baffle pour chaque diamètre nominal
    • Augmentation de l'atténuation par insertion avec un baffle plus large
    • Pression différentielle réduite avec un baffle plus petit
  • Le matériau d'absorption sonore est incombustible
  • L'épaisseur d'isolation est de 50 ou 100 mm
  • Débit fuite classe D pour les tailles nominales jusqu'à 400 mm inclus.
  • Débit fuite classe C à partir de 450 mm


Matériaux et finitions

  • Baffle en tôle d'acier galvanisée 1.0917 ou en acier inoxydable 1.4301
  • La gaine extérieure et la gaine intérieure perforée sont des gaines en spirale fabriquées en tôle d'acier galvanisée 1.091
  • Gaine extérieure lisse en acier inox 1.4301
  • Gaine intérieure perforée en acier inoxydable 1.4301
  • Collerette tôle d'acier galvanisée 1.0917 en acier inoxydable 1.4301

  • Le revêtement acoustique est en laine minérale

    • Conforme EN 13501, classe A1 de réaction au feu, non-inflammable

    • Sans danger pour la santé, conformément à la réglementation technique allemande relative aux matières dangereuses TRGS 905 et à la directive EU 97/69/CE

    • Protection contre l'érosion due à des vitesses d'écoulement d'air allant jusqu'à 20 m/s

      • Gaine intérieure avec fibre non tissée (molleton)

      • Baffles recouverts d'une grille en fibre de verre

    • Insensible au développement fongique et bactérien conformément à EN 846


Exécution

Silencieux circulaire

  • Aucune indication : acier galvanisé 1.0917
  • A2 : acier inoxydable 1.4301

Type de raccordement

  • Aucune indication : emboîtement avec rainure aux deux extrémités
  • D2 : collerette avec joint à lèvres sur les deux côtés
  • AS : Collerette avec joint à lèvre et collerette tulipe sur une extrémité


Données techniques

  • Dimension nominale : 250, 315, 400, 450, 500, 560, 630, 710, 800, 900, 1000 mm
  • Épaisseur d'isolation : 50, 100 mm
  • Longueur nominale : 500, 1000, 1500 mm
  • Pression de fonctionnement : 2000 Pa max.
  • Vitesse du débit d'air : 20 m/s max.
  • Température de fonctionnement : 90 °C max.


Caractéristiques de sélection

  • ØD [mm]
  • L [mm]
  • L1 [mm]
  • qv [m³/h]
  • De [dB]
  • Δpst [Pa]

CKA2/D2/315×1500/10050
|||||||
1234567

1 TypeCK Silencieux circulaire avec séparateur

2 Matériau
Aucune indication : acier galvanisé (1.0917)
A2 Acier inoxydable (1.4301)

3 Type de raccordement
Aucune indication : emboîtement avec rainure aux deux extrémitésD2 Emboîtement avec étanchéité par système de joint à lèvres des deux côtés AS Emboîtement avec joint à lèvre et assemblage en tulipe à une extrémité

4 Dimensions nominales [mm]
250, 315, 400, 450, 500, 560, 630, 710, 800, 900, 1000

5 Longueur nominale [mm]
500, 1000, 1500

6 Épaisseur d'isolation [mm]
50, 100 7 Largeur du répartiteur [mm]50, 100, 150, 200, 250, 300

Exemple de commande : CK–A2/D2/315×1500/100–50
MatériauAcier galvanisé (1.0917)
MatériauAcier inoxydable (1.4301)
Type de raccordement Emboîtement avec étanchéité par système de joint à lèvres des deux côtés
Dimensions nominales [mm]315
Longueur [mm]1500
Épaisseur d'isolation [mm]100
Largeur du baffle [mm]50
Exemple de commande : CK/250×1500/100–100
TypeCK
MatériauAcier galvanisé (1.0917)
Type de raccordementEmboîtement avec rainure aux deux extrémités
Dimensions nominales [mm]250
Longueur [mm]1500
Épaisseur d'isolation [mm]100
Largeur du baffle [mm]100

Dimensions et poids

  • DIMENSIONS ET POIDS
CK: Dimensions

Schéma des raccordements type AS


CK: Dimensions

DN

ØD

Épaisseur d'isolation 50

Épaisseur d'isolation 100

ØD2

ØD3

ØD2

ØD3

250249250354250455
315314315405315505
400399400505400605
450448450636
500498500716
560558560806
630628630806
710708710908
8007988001008
9008989001128
100099810001258

Aucune indication: collerette avec rainure suivant EN1506 Ø D
D2: Collerette avec rainure suivant EN1506 ØD
AS: Collerette avec joint à lèvre ØD et assemblage en tulipe sur une extrémité ØD₂

CK: Longueurs

LN

L

L1

500

500

380

1000

1000

880

1500

1500

1380

CK-0: Poids sans baffle [kg]

DNÉpaisseur d'isolation 50Épaisseur d'isolation 100
LN
5001000150050010001500
2506111591521
31581420101724
400101725142536
450152637
500183144
560203550
630213752
710264768
800305377
900356391
10003869101

CK-A2: Poids sans baffle [kg]

DN

Épaisseur d'isolation 50Épaisseur d'isolation 100
LN

500

1000

1500

500

1000

1500

2507121791522
31581421101825
400101826132332
450142433
500162840
560183245
630203447
710233854
800264462
900305375
1000345984

CK-...x500: Poids du baffle [kg]

LN 500T
DN50100150200250300
25012
31512
4002

3

45023
50034
56034
63056
71056
80078
90089
100010

CK-...x1000: Poids du baffle [kg]

LN 1000T
DN50100150200250300
25023
31523
4004

5

45045
50057
56067
630810
710910
8001113
9001215
100016

CK-...x1500: Poids du baffle [kg]

LN 1500T

DN

50100150200250300
25034
31534
4005

7

45057
500810
560810
6301114
7101215
8001619
9001821
100022

Détails du montage

  • Détails du montage

Montage et mise en service

  • Respectez les instructions de montage et les codes de bonnes pratiques, en vue d'atteindre les données de performance indiquées
  • Le montage dans des gaines situées à l'extérieur nécessite une protection suffisante contre les effets climatiques
  • En raison de son poids, le silencieux doit être soutenu, par exemple par un système de fixation approprié.

Téléchargements

Information produit

Certificats

production {"X-Frame-Options"=>"SAMEORIGIN", "X-XSS-Protection"=>"1; mode=block", "X-Content-Type-Options"=>"nosniff", "X-Download-Options"=>"noopen", "X-Permitted-Cross-Domain-Policies"=>"none", "Referrer-Policy"=>"strict-origin-when-cross-origin", "Content-Security-Policy"=>"frame-ancestors 'self' https://api.scrivito.com https://punchoutcommerce.com https://www.trox.de https://trox-extern.com https://psp40.onventis.com https://psp22.onventis.com https://trox4u.troxgroup.com", "Strict-Transport-Security"=>"max-age=31536000; includeSubDomains", "Content-Type"=>"text/html; charset=utf-8"}

Partager la page

Recommander cette page

Vous avez la possibilité de recommander cette page en partageant le lien.

Les champs marqués d'une étoile (*) sont obligatoires.

Contact

Merci pour votre message !

Votre recommandation a été envoyée et sera bientôt reçue par le destinataire.

Contact

Nous sommes à votre disposition

Veuillez préciser votre message et le type de demande.
Tel.: +41 26 425 59 00 | Fax: +41 26 425 59 01

Les champs marqués d'une étoile (*) sont obligatoires.

Contact

Merci pour votre message !

Votre message a été envoyé et sera traité dans les plus brefs délais.
Notre département de traitement des demandes prendra contact avec vous dès que possible.
Pour les questions d'ordre général concernant les produits ou services, vous pouvez aussi nous appeler :
Tel.: +41 26 425 59 00 | Fax: +41 26 425 59 01

Contact

Nous sommes à votre disposition

Veuillez préciser votre message et le type de demande.
Tel.: +41 26 425 59 00 | Fax: +41 26 425 59 01

Pièce jointe (max. 10MB)

Les champs marqués d'une étoile (*) sont obligatoires.

Contact

Merci pour votre message !

Votre message a été envoyé et sera traité dans les plus brefs délais.
Notre département de traitement des demandes prendra contact avec vous dès que possible.
Pour les questions d'ordre général concernant les produits ou services, vous pouvez aussi nous appeler :
Tel.: +41 26 425 59 00 | Fax: +41 26 425 59 01
