TFP
TFP

Einfache Reinigung und Validierung

Ausführung mit Steckstutzen

Getest volgens VDI 6022


TFP

Für hohe Luftreinheit mit sehr hohen hygienischen Anforderungen, zum Einbau in Decken




Pharmazie-Reinraumdurchlässe als endständige Filterstufe mit Mini Pleat Filterplatten zur Abscheidung von Schwebstoffen. Einsatz in hoch sensitiven Bereichen der Pharmazie, Medizin und Biologie


  • Mini Pleat Filterplatten mit abströmseitiger Fluiddichtung für höchste hygienische Anforderungen
  • Einfacher, zeitsparender und sicherer Filterwechsel
  • Mit schwenkbarem, durch Magnete sicher gehaltener Luftdurchlass zur einfachen Reinigung und Validierung, Filterwechsel mit patentiertem Drehspannelement
  • Neugestaltete Auflagen für Zwischendeckenmontage
  • Stabile, geschweißte Konstruktion
  • Kompakte Bauweise für niedrige Deckenhöhen geeignet
  • Verschiedene Frontdurchlässe zur optimalen Anpassung an individuelle Anforderungen
  • Anschlussmöglichkeit horizontal oder vertikal
  • Steckstutzen zum Einbau in geschlossene Decken bei horizontalem Anschluss
  • Für Reinheitsklassen 5 – 8 nach EN ISO 14644-1
  • Hygienekonform nach VDI 6022









Allgemeine Informationen

Anwendung

  • Pharmazie-Reinraumdurchlass für Deckeneinbau als endständige Filterstufe und zur Luftführung in sensitiven Bereichen der pharmazeutischen Industrie
  • Aufnahme von Filterelementen zur Abscheidung von Schwebstoffen wie z. B. Aerosolen, toxische Stäuben, Viren, Bakterien aus der Zu- und Abluft


Varianten

  • TC-S: Stutzen rund, Anordnung oben, Aufhängelaschen oben, seitlich
  • TC-FC: Stutzen rund, Anordnung oben, mit Auflagen für Zwischendeckenmontage
  • SC-S: Stutzen rund, Anordnung seitlich, Aufhängelaschen oben, seitlich
  • SC-FC: Stutzen rund, Anordnung seitlich, mit Auflagen für Zwischendeckenmontage
  • SCR-S: Stutzen rund, Anordnung seitlich demontierbar, Aufhängelaschen oben, seitlich
  • SCR-FC: Stutzen rund, Anordnung seitlich demontierbar, mit Auflagen für Zwischendeckenmontage


Ausführung

  • Stahlblech pulverbeschichtet, RAL 9010, reinweiß


Nenngrößen

  • 400, 500, 600, 625 [mm]


Anbauteile

  • FD: Deckendralldurchlass
  • TDF: Deckendralldurchlass


Ergänzende Produkte

  • Mini Pleat Filterplatten (MFP)
  • Zugehörige Filterelemente sind gesondert zu bestellen


Besondere Merkmale

  • Kompakte Bauweise
  • Deckenbündiger Einbau
  • Demontierbarer Anschlussstutzen für Einbau in geschlossene Decken
  • Luftdurchlass nach unten schwenkbar
  • Filterwechsel mit patentiertem Drehspannelement
  • Auflagen für Zwischendeckenmontage


Konstruktionsmerkmale

  • Geschweißtes Filtergehäuse mit Dichtrahmen zur Aufnahme der Filterelemente mit Dichtung auf der Abströmseite
  • Montierte Druckmessstellen zur Überwachung der Betriebs-Druckdifferenz und Messrohr innen


Materialien und Oberflächen

  • Gehäuse und Luftdurchlass aus Stahlblech pulverbeschichtet, RAL 9010, reinweiß


Inbetriebnahme

  • Einbau Filterelemente mit Fluiddichtung auf der Abströmseite
  • Anpressung des Filterelements erfolgt durch 4 patentierte Drehspannelemente
  • Befestigung der Luftdurchlässe durch Einhängung und Magnethalterung ohne zusätzliche Werkzeuge


Normen und Richtlinien

  • Hygiene-Konformität: VDI 6022, VDI 3803, DIN 1946 Teil 4, ÖNORM H 6021 und ÖNORM H 6020, SWKI VA 104-01 sowie SWKI 99-3 und EN 16798


Instandhaltung

  • Luftdurchlass nach unten schwenkbar zur einfachen Demontage und Reinigung
  • Reinigung bei eingebautem Schwebstofffilter möglich (Dichtung auf der Abströmseite)
  • Einfacher Wechsel der Filterelemente mit speziellem Rahmenprofil, kein zusätzlicher Fluiddichtrahmen

Technische Information

Funktion, Ausschreibungstext, Bestellschlüssel

  • FUNKTION
  • AUSSCHREIBUNGSTEXT
  • BESTELLSCHLÜSSEL
Schematische Darstellung TFP-SCR-FC

① Gehäuse
② Steckstutzen mit Lippendichtung
③ C-Schiene für verstellbare Auflagen
④ Auflagen für Zwischendecke
⑤ Kontermutter
⑥ Stellschraube
⑦ Zwischendecke
⑧ Haltefeder
⑨ Fluiddichtung
⑩ Filterpaket
⑪ Luftdurchlass (schwenkbar)
⑫ Drehspannelemente (patentiert)
⑬ Haltemagnete


Pharmazie-Reinraumdurchlass TFP für Deckeneinbau als endständige Filterstufe und zur Luftführung in sensitiven Bereichen der pharmazeutischen Industrie.

Aufnahme von Filterelementen zur Abscheidung von Schwebstoffen wie z. B. Aerosolen, toxischen Stäuben, Viren und Bakterien aus der Zu- und Abluft.

Geschweißtes Filtergehäuse mit Dichtrahmen zur Aufnahme der Mini Pleat Filterplatte mit Fluid-Dichtung auf der Abströmseite.

Mit Anschlussstutzen von oben oder seitlich. Seitlicher Stutzen wahlweise demontierbar.

Anpressung der Mini Pleat Filterplatten erfolgt durch vier patentierte Drehspannelemente.

Gehäuse mit montierten Druckmessstellen zur Überwachung der Betriebs-Druckdifferenz und Messrohr innen.

Luftdurchlass aus pulverbeschichtetem Stahlblech (RAL 9010) Typen FD, TDF, zur einfachen Demontage und Reinigung nach unten schwenkbar.

Dichtheitsprüfung für jedes Gehäuse.


Besondere Merkmale

  • Kompakte Bauweise
  • Deckenbündiger Einbau
  • Demontierbarer seitlicher Anschlussstutzen für Einbau in geschlossene Decken
  • Luftdurchlass nach unten schwenkbar
  • Filterwechsel mit patentiertem Drehspannelement
  • Auflagen für Zwischendeckenmontage


Materialien und Oberflächen

  • Gehäuse und Luftdurchlass aus Stahlblech pulverbeschichtet, RAL 9010, reinweiß


Ausführungen

  • Stahlblech pulverbeschichtet, RAL 9010, reinweiß












TFP – SC-S – FD / 600×198×330
||||||
123456
1 Serie
TFP Pharmazie-Reinraumdurchlass

2 Variante
TC-S Stutzen rund, Anordnung oben, Aufhängelaschen oben, seitlich
TC-FC Stutzen rund, Anordnung oben, mit Auflagen für Zwischendeckenmontage
SC-S Stutzen rund, Anordnung seitlich, Aufhängelaschen oben, seitlich
SC-FC Stutzen rund, Anordnung seitlich, mit Auflagen für Zwischendeckenmontage
SCR-S Stutzen rund, Anordnung seitlich, demontierbar, Aufhängelaschen oben, seitlich
SCR-FC Stutzen rund, Anordnung seitlich, demontierbar, mit Auflagen für Zwischendeckenmontage

3 Luftdurchlass
FD
TDF

4 Nenngröße [mm]
400
500
600
625

5 Stutzendurchmesser [mm]
D

6 Gehäusehöhe [mm]
G1

Varianten, Abmessungen und Gewichte

  • Varianten
  • ABMESSUNGEN UND GEWICHTE
Pharmazie-Reinraumdurchlass, Variante TFP-TC-S
Pharmazie-Reinraumdurchlass, Variante TFP-TC-S

Stutzen rund, Anordnung oben

Pharmazie-Reinraumdurchlass, Variante TFP-TC-S
Pharmazie-Reinraumdurchlass, Variante TFP- SC-S
Pharmazie-Reinraumdurchlass, Variante TFP-SCR-S
Pharmazie-Reinraumdurchlass, Variante TFP-SCR-FC


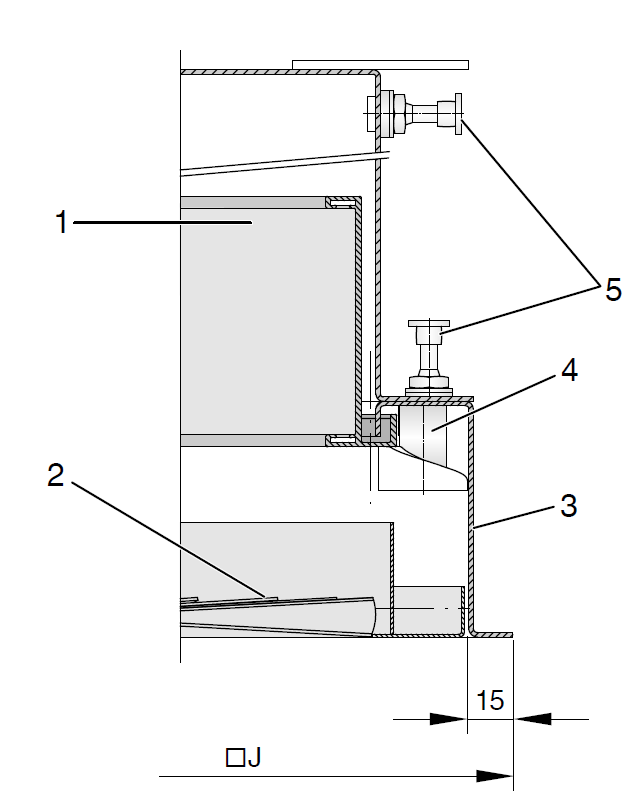

TFP-TC-S, Vorderansicht

Produktspezifische Daten TFP-TC-S

Alle Gewichtsangaben sind netto, ohne Verpackung

①②③④⑤⑥⑦⑧⑩
NGB × H × T∅DG₁KHMJLL₂kg
400295 × 295 × 8515825036537130839833534810
500395 × 395 × 8519825046547140849843544815
600495 × 495 × 8519825056557150859853554821
625520 × 520 × 8519825059059653362356057323

① Nenngröße ② Filtergröße ③ Durchmesser Anschlussstutzen ④ Gehäusehöhe ⑤ Außenmaß Luftdurchlass ⑥ Außenmaß Gehäuse ⑦ Außenmaß Gehäuseflansch ⑧ Lochabstand Aufhängung oben ⑨ ~ Gewicht


Produktspezifische Daten TFP-TC-FC

Alle Gewichtsangaben sind netto, ohne Verpackung

①②③④⑤⑥⑦⑧⑨⑩
NGB × H × T∅DG₁KHMJLL₂FCkg
400295 × 295 × 8515825036537130839831444275 – 17512
500395 × 395 × 8519825046547140849841454275 – 17517
600495 × 495 × 8519825056557150859851464275 – 17523
625520 × 520 × 8519825059059653362353966775 – 17525

① Nenngröße ② Filtergröße ③ Durchmesser Anschlussstutzen ④ Gehäusehöhe ⑤ Außenmaß Luftdurchlass ⑥ Außenmaß Gehäuse ⑦ Außenmaß Gehäuseflansch ⑧ Lochabstand Aufhängung oben ⑨ Zwischendeckenmaß ⑩ ~ Gewicht


Produktspezifische Daten TFP-SC-S

Alle Gewichtsangaben sind netto, ohne Verpackung
①②③④⑤⑥⑦⑧⑨⑩
NGB × H × T∅DG₁KHMJLL₂Gkg
400295 × 295 × 8515833036537130839833534821511
500395 × 395 × 8519833046547140849843544821516
600495 × 495 × 8519833056557150859853554821522
625520 × 520 × 8519833059059653362356057321524

① Nenngröße ② Filtergröße ③ Durchmesser Anschlussstutzen ④ Gehäusehöhe ⑤ Außenmaß Luftdurchlass ⑥ Außenmaß Gehäuse ⑦ Außenmaß Gehäuseflansch ⑧ Lochabstand Aufhängung oben ⑨ ~ Gewicht


Produktspezifische Daten TFP-SC-FC


Alle Gewichtsangaben sind netto, ohne Verpackung

①②③④⑤⑥⑦⑧⑨⑩
NGB × H × T∅DG₁KHMJLL₂GFCkg
400295 × 295 × 8515833036537130839831444221575 – 17512
500395 × 395 × 8519833046547140849841454221575 – 17517
600495 × 495 × 8519833056557150859851464221575 – 17523
625520 × 520 × 8519833059059653362353966721575 – 17525

① Nenngröße ② Filtergröße ③ Durchmesser Anschlussstutzen ④ Gehäusehöhe ⑤ Außenmaß Luftdurchlass ⑥ Außenmaß Gehäuse ⑦ Außenmaß Gehäuseflansch ⑧ Lochabstand Aufhängung oben ⑨ Anschlussmaß bis Stutzenmitte ⑩ ~ Gewicht


Produktspezifische Daten TFP-SCR-S


Alle Gewichtsangaben sind netto, ohne Verpackung

①②③④⑤⑥⑦⑧⑨⑩
NGB × H × T∅DG₁KHMJLL₂Gkg
400295 × 295 × 8515833036537130839833534821511
500395 × 395 × 8519833046547140849843544821516
600495 × 495 × 8519833056557150859853554821522
625520 × 520 × 8519833059059653362356047321524

① Nenngröße ② Filtergröße ③ Durchmesser Anschlussstutzen ④ Gehäusehöhe ⑤ Außenmaß Luftdurchlass ⑥ Außenmaß Gehäuse ⑦ Außenmaß Gehäuseflansch ⑧ Lochabstand Aufhängung oben ⑨ Anschlussmaß bis Stutzenmitte ⑩ ~ Gewicht



Produktspezifische Daten TFP-SCR-FC

Alle Gewichtsangaben sind netto, ohne Verpackung
①②③④⑤⑥⑦⑧⑨⑩
NGB × H × T∅DG₁KHMJLL₂Gkg
400295 × 295 × 8515833036537130839831444221512
500395 × 395 × 8519833046547140849841454221517
600495 × 495 × 8519833056557150859851464221523
625520 × 520 × 8519833059059653362353966721525

① Nenngröße ② Filtergröße ③ Durchmesser Anschlussstutzen ④ Gehäusehöhe ⑤ Außenmaß Luftdurchlass ⑥ Außenmaß Gehäuse ⑦ Außenmaß Gehäuseflansch ⑧ Lochabstand Aufhängung oben ⑨ Anschlussmaß bis Stutzenmitte ⑩ ~ Gewicht

Downloads

Produktinfos

  • Produktdatenblatt Serie TFP

    TFP_PD_2021_03_19_DE_de Produktdatenblatt 1.3 MB pdf

  • Produktkatalog Filtergeräte/Filterelemente

    Produktkatalog 12 MB pdf

Zertifikate

  • Hygiene-Konformitätserklärung Serie TFP

    TFP_HC_2020_05_11_DE_de Hygienezertifikat 790 KB pdf

  • Nicht-CE-Herstellererklärung TFP

    TFP_MDnotCE_2022_01_26_14_21_27_DE_de Herstellererklärung 770 KB pdf
