100 % Frischluft über Raumbediengerät, per X-TAIRMINAL oder über die GA/MBE

M171-72_62420_CPSCT17003A_edited_by_Msp_20210218psd.psd.link

Digitales Raumbediengerät inklusive Temperatursensor und CO2-Ampel


Raumbediengerät für Unterputzmontage, Schalterprogramm z. B. Busch Jäger Future linear


Bedienung und Einstellung über integrierten Webserver

1 Außentemperatur
2 Absperrklappe Außenluft
3 Betriebsstunden Filter Außenluft
4 Drehzahl/Stufe Ventilator Zuluft
5 Stellsignal Bypassklappe/Rotationswärmerückgewinner
6 Stellsignal Heizventil
7 Stellsignal Kühlventil
8 Zulufttemperatur
9 Raumtemperatur
10 Ablufttemperatur
11 Abluftfeuchte (optional)
12 Luftqualität
13 Betriebsstunden Filter Abluft
14 Drehzahl/Stufe Ventilator Abluft
15 Absperrklappe Außenluft


Druckunabhängiges Regelventil

M171-72_62420_CPSCT17003A_edited_by_Msp_20210218psd.psd.link

FSL-CONTROL III

Autarke Einzelraumregelung, optional mit Kommunikation zur Gebäudeautomation/Management- und Bedieneinrichtung (GA/MBE)

Einfach zu bedienende Einzelraumregelung als Plug-and-play-Lösung für dezentrale Lüftungsgeräte: Ermöglicht eine bedarfsgeregelte Be- und Entlüftung sowie die wasserseitige Regelung des Heiz- und/oder Kühlkreislaufs oder alternativ des Elektroheizregisters

  • Ganzjährige variable Wärmerückgewinnung – für maximale Frischluftmenge auch im Winter

  • Raumweise bedarfsgerechte CO2- oder VOC-geführte Frischluftversorgung und gleichzeitig individuelle Temperaturregelung

  • 100 % Frischluft per Knopfdruck

  • Low-Noise-Betrieb per Knopfdruck

  • Spüllüftungsbetrieb per Knopfdruck (Boost)

  • Individuelle Raumluftqualitätsanpassung

  • Integration von Sekundärsystemen, z. B. Heiz- und/oder Kühldecken

  • Raumtemperaturregelung oder isotherme Frischluftzufuhr

  • Elektronachheizregister für ausgewählte Gerätevarianten

  • Komfortable Konfiguration der Geräte über Webserver – keine Bediensoftware erforderlich

  • Betrieb parallel mit Digestoren

  • Optionale Anbindung an GA/MBE oder X-TAIRMINAL

Allgemeine Informationen

Anwendung

  • Einzelraumregelung für dezentrale Lüftungsgeräte von TROX

  • Anschlussfertige, vorverdrahtete Einzelraumregung im Gerät integriert bzw. in separater Regelungsbox

  • Werkseitig intern verdrahtet und vor Auslieferung einzeln getestet

  • Regelung aller Funktionalitäten eines dezentralen Lüftungsgerätes

  • Individuelle Regelungskonzepte

  • Betrieb auch ohne externe Peripherie möglich: Aufstellen – Anschließen – Frischluft

  • Entweder zu 100 % Frischluft oder energiesparender Betriebdurch luftqualitätsgeführte Sekundärluftumschaltung

  • Kostengünstige Einbindung in die Management- und Bedieneinrichtung

  • Vorkonfigurierter Webserver für weiterführende Informationen und individuelle Anpassungen

  • Viele verschiedene dezentrale Geräte, immer der gleiche Regler, immer die gleichen Datenpunkte nutzbar


Besondere Merkmale

  • Einfache Einbindung in die Gebäudeautomation/Management- und Bedieneinrichtung über RS485 oder Ethernet-Schnittstelle

  • Komfortable Konfiguration der Geräte über Webserver – keine Bediensoftware erforderlich

  • Master-Slave-Kombination möglich (maximal 10 Slaves je Master)

  • Ermöglicht die automatische, energieeffiziente Umschaltung zwischen Frischluft- oder Sekundärluftbetrieb (luftqualitätsabhängig, gerätespezifisch)

  • Dauerhafter Frischluftbetrieb über Raumbediengerät, X-TAIRMINAL oder GA/MBE aktivierbar

  • Variabler Bypass zur Steuerung der Wärmerückgewinnung

  • Ganzjährige Wärmerückgewinnung

  • Kostengünstige Einbindung in die Management- und Bedieneinrichtung – reduzierte Datenpunkte verbessern Übersicht und Bedienbarkeit

  • Auslesen von Slavedaten über die GA/MBE-Schnittstelle des Masters – deutlich weniger Busteilnehmer

  • Raumübergreifender Systemverbund: Alle Geräte im Raum arbeiten gleich bei nur einem Anschluss an die Gebäudeautomation/Mangement- und Bedieneinrichtung

  • 13 digitale Schaltkontakte zur Aufschaltung von bauseitiger Peripherie und für einfache übergeordnete Steuerungen und zur Überwachung

  • Permanentes internes Daten-Logging – rückblickende Überwachung, Fehleranalyse und Betriebsoptimierung

  • Softwareupdate und Anpassung von Parametern über IP-Anbindung von zentraler Stelle auf allen Geräten

  • Ferndiagose über IP-Anbindung


Varianten

Optionale Ausstattung und Zubehör

  • Verschiedene Sensoren, z. B. Temperatur-, Feuchte- oder Raumluftqualitätssensor

  • Real-Time-Clock (RTC) für die Umsetzung von zeitabhängigen Betriebsarten (7 unterschiedliche Profile, 10 Schaltpunkte pro Profil)

  • Buskommunikation möglich über
    • Modbus RTU
    • Modbus TCP
    • BACnet MS/TP
    • BACnet IP

  • Digitales Raumbediengerät mit projektspezifischer Software

  • Analoge Raumbediengeräte, auch integrierbar in diverse Schalterprogramme

  • Elektromotorische Ventilantriebe

  • Druckunabhängige Abgleich- und Regelventile

  • Elektronachheizregister (nur SCHOOLAIR-V-HV-EH, SCHOOLAIR-D-HV-EH, SCHOOLAIR-S-HV-EH)

  • Visualiserung über TROX X-TAIRMINAL


Normen und Richtlinien

  • EN 547-2:1996+A1

  • EN 547-3:1996+A1

  • EN 1005-3:2002+A1

  • EN 1005-2:2003+A1

  • EN 1005-1:2001+A1

  • EN ISO 13732-1:2008

  • EN ISO 12100:2010-11

  • EN ISO 14118:2018

  • EN ISO 13854:2019

  • EN ISO 13857:2019

  • EN 60204-1:2018


Ausführung

  • Abhängig von der Geräteausführung werden die Regelkomponenten entweder im Gerät oder in einer separaten Reglerbox angeordnet


Materialien und Oberflächen

  • Gehäuse aus Stahlblech, pulverbeschichtet RAL 9005 (sofern nicht im Gehäuse des dezentralen Lüftungsgerätes bereits integriert)


Technische Information

Funktion, Technische Daten, Ausschreibungstext, Bestellschlüssel

  • Funktion
  • TECHNISCHE DATEN
  • AUSSCHREIBUNGSTEXT
  • BESTELLSCHLÜSSEL

Bedienung und Einstellung über integrierten Webserver

1 Außentemperatur
2 Absperrklappe Außenluft
3 Betriebsstunden Filter Außenluft
4 Drehzahl/Stufe Ventilator Zuluft
5 Stellsignal Bypassklappe/Rotationswärmerückgewinner
6 Stellsignal Heizventil
7 Stellsignal Kühlventil
8 Zulufttemperatur
9 Raumtemperatur
10 Ablufttemperatur
11 Abluftfeuchte (optional)
12 Luftqualität
13 Betriebsstunden Filter Abluft
14 Drehzahl/Stufe Ventilator Abluft
15 Absperrklappe Außenluft

Jedes dezentrale Lüftungsgerät verfügt über einen eigenen Regler. Dieser übernimmt die Regelung bzw. Steuerung sämtlicher Funktionen, die für den Betrieb erforderlich sind, z. B. Ansteuerung der Ventilatoren und Stellantriebe. Durch Konfiguration sowie spezielle Soft- und Hardwareerweiterungen wird aus dem vorhandenen Regler ein Masterregler, der mindestens einmal im Raum benötigt wird. Zusätzliche Eingänge und Schnittstellen ermöglichen die Aufschaltung zentraler Komponenten, die für die Raumregelung notwendig sind. Der Masterregler lässt sich durch die RTC-Schnittstelle um ein Zeitprogramm bzw. durch die Modbus-RTU-, Modbus-TCP-, BACnet-MS/TP- oder BACnet-IP-Schnittstelle zum Anschluss an eine bauseitige GA/MBE erweitern. Zudem steht mit der Anbindung an TROX  X-TAIRMINAL eine leistungstarke Visualisierung zur Verfügung.

Betriebstemperatur-20 – 60 °C
relative Luftfeuchtigkeit5 – 95 %, nicht kondensierend
Luftdruck> 700 hPa
Lagertemperatur-30 – 70 °C
elektrische Leistungsaufnahme je nach Ausstattung

maximal 14 W

Ausschreibungstext

FSL-CONTROL III ist als autarke Einzelraumregelung mit einfachem Zeitprogramm beschrieben. Optionale Erweiterungen, wie z. B. Anschluss an die bauseitige MBE via Modbus TCP/RTU, Feuchtesensorik, Rücklauftemperaturfühler, elektromotorische Ventilantriebe oder druckunabhängige Regelventile sind im Lieferprogramm enthalten, müssen aber in der folgenden Beschreibung gegen die Standardkomponenten ausgetauscht werden. Zudem wird ein Raumtemperatursignal benötigt. Dazu stehen verschiedene Raumbediengeräte und Fühler zur Auswahl. Die zugehörigen optionalen Ausstattungstextbausteine finden Sie im Anhang der nachfolgenden Standardausstattung für raumautarken Betrieb. Wir empfehlen eine Inbetriebnahme durch unseren technischen Service. Zugehörige Textbausteine finden Sie weiter unten.



TROX Regelmodul FSL-CONTROL III (Bestellschlüssel ... -C3-MA ...):

Einzelraumregler zur DIN-Schienen-Montage im Gerät oder in separatem Regelungsgehäuse

  • 42 digitale bzw. analoge Ein- und Ausgänge
  • Als Flashspeichermedium ist eine MicroSD-Karte mit bis zu 2 GB Speicherplatz integriert. Die Trenddaten werden auf der SD-Karte gespeichert und sind über die RJ45-Servicebuchse, bzw. optional über Modbus TCP, abrufbar
  • Werkseitig mit speziell für dezentrale Lüftungsgeräte entwickeltes Softwarepaket für Mastergeräte ausgestattet. Die Software ermöglicht eine einfache Master-Slave-Kommunikation durch Modbus RTU
  • Es können bis zu 10 Slavegeräte an ein Mastergerät angeschlossen werden
  • Die Software stellt 3 Betriebsmodi (Aus, Automatik und Handbetrieb), 3 Betriebsarten (Anwesend, Abwesend und Standby) und 4 Betriebsartenübersteuerungen (Boost, Klausur, Nachtlüftung und Lüfterzwangsbeschaltung) zur Verfügung
  • Grundsätzliche Unterscheidung zwischen Raumtemperaturregelung durch Ansteuerung von Heiz- und Kühlventilen bzw. stetiger Bypassklappe oder Zulufttemperaturregelung für isothermen Lüftungsbetrieb
  • CO2-geführte Luftqualitätsregelung
  • Ganzjährige WRG-Nutzung
  • Filterüberwachung
  • Konfigurierbare DI für z. B. bauseitigen Anschluss von Präsenzmeldern, Fensterkontakten, Ferienschaltung, etc
  • Alarmmeldungen Typ A (=Abschaltungen) und Typ B (=Benachrichtigungen)






Real-Time-Clock (RTC / Echtzeituhr) (Bestellschlüssel ...-T/...):

  • Bestandteil des Master-Software-Pakets
  • Ermöglicht ein einfaches Zeitprogramm
    • 7 Tage mit jeweils 10 Schaltpunkten
    • Automatische Sommer-/Winterzeitumschaltung
    • Zeitliche Aktivierung der Nachtauskühlung






CO2-Sensor (Bestellschlüssel .../C/...):

  • In der Abluftansaugung des Mastergerätes angeordneter Sensor zur Erfassung der Raumluftqualität und entsprechender Steuerung des Frischluftvolumenstroms
  • Messung über einen NDIR-Sensor, der auf Infrarotbasis arbeitet und durch sein 2-Strahl-Messprinzip etwaige Verschmutzungen kompensiert
  • Messbereich 0 – 2000 ppm






Zulufttemperaturfühler (Bestellschlüssel .../Z/...):

  • Zulufttemperaturfühler mit NTC-Thermistor als Fühlerelement, Widerstand 10 kΩ bei 25 °C, Messbereich 0 – 50 °C
  • Besonders schnelle Reaktionszeit durch gelochte Messspitze






Außenlufttemperaturfühler (Bestellschlüssel .../A/...)

  • Außenlufttemperaturfühler mit NTC-Thermistor als Fühlerelement, Widerstand 10 kΩ bei 25 °C, Messbereich -30 – 50 °C






Wasserseitige Komponenten (Bestellschlüssel .../HV-R- .../KV-R- …)

Ventilstellantriebe:

  • 1 ×/2 × Thermoelektrischer Stellantrieb zum Öffnen und Schließen von Ventilen, mit Stellungsanzeige, inklusive steckbarer Anschlussleistung, Betriebsspannung 24 V DC, Steuerspannung 0 – 10 V DC, Leistungsaufnahme 1 W, Schutzart: IP 54


Durchgangsventile:

  • 1 ×/2 × Durchgangskleinventil 1/2" Standard, handfest vormontiert, PN 16, DN 10, kVS 0,4 (alternativ 0,25, 0,63 oder 1,0 m³/h – bitte benennen Sie uns den benötigten kVS-Wert), Gewindeanschluss G 1/2B, Medientemperatur 1 – 110 °C


Rücklaufverschraubungen:

  • 1 ×/2 × Rücklaufverschraubung beidseitig 1/2", handfest vormontiert, Nennweite DN 15; 1/2", Ventilgehäuse Durchgangsform mit Außengewinde beidseitig, flachdichtend, zur Regulierung und Absperrung, Betriebstemperatur maximal 120 °C






TROX Raumbediengeräte für FSL-CONTROL III

  • Je Raum wird mindestens ein Raumtemperatursignal benötigt. Es stehen von TROX verschiedene Varianten an Raumbediengeräten zur Verfügung, wahlweise mit oder ohne Stufenschaltung. Zusätzlich bieten wir einen Raumtemperaturfühler RTF ohne Bedienelemente an. Alternative bauseitige Raumbediengeräte müssen über eine Buskommunikation aufgeschaltet werden






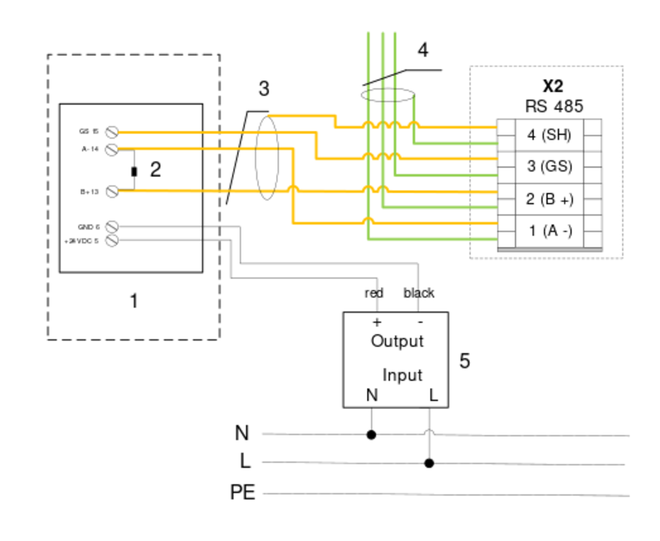

Digitales Raumbediengerät für Aufputzmontage

  • Für die Bedienung und Einstellung der Lüftungsgeräte. Lose als Beistellteil mitgeliefert. Projektspezifische Software inklusive Sollwertsteller, diverser Statusanzeigen, Stufenschalter, CO2-Ampel. Berührungsempfindliches Farbdisplay 3,5" 320 × 240 Pixel. Sensor: NTC 10 kΩ, Schutzart: IP 20, Montage: Wandaufbau oder auf Standardunterputzdose
  • Typ Schneider TM172DCLWT: Abmessungen (H × B × T): 120 × 86 × 25 mm, Gewicht: 340 g, Farbe: weiß. Optional weitere Designrahmen erhältlich. Versorgung: 24 V DC, Leistungaufnahme: 3,2 VA/1,3 W. Anbindung an Mastergerät über Modbus Serial Line






Raumbediengerät mit Stufenschaltung für Aufputzmontage

  • Für die manuelle Bedienung der Lüftungsgeräte
  • Lose als Beistellteil mitgeliefert, Taster, Sollwertsteller, Status-LED, 5-Stufenschalter (Aus, 1, 2, 3, Automatik), Sensor: NTC 20 kΩ, Schutzart: IP 20, Montage: Wandaufbau oder auf Standardunterputzdose
  • Typ Thermokon: Abmessungen (H × B × T): 84,5 × 84,5 × 25 mm, Farbe: reinweiß






Raumbediengerät ohne Stufenschaltung für Aufputzmontage

  • Für die manuelle Bedienung der Lüftungsgeräte
  • Lose als Beistellteil mitgeliefert, Taster, Sollwertsteller, Status-LED, Schutzart: IP 20
  • Typ Thermokon: Sensor: NTC 20 kΩ, Abmessungen (B × H × T) 84,5 × 84,5 × 25 mm






Raumtemperaturfühler TROX RTF3 für Aufputzmontage

  • Lose als Beistellteil mitgeliefert
  • Raumfühler ohne Bedienelemente
  • Sensor: NTC 10 kΩ
  • Schutzart: IP 20
  • Montage: Wandaufbau oder auf 70 mm Unterputzdose
  • Abmessungen (B × H × T) 85 × 85 × 30 mm
  • Farbe: RAL 9010






Raumbediengerät ohne Stufenschaltung für Unterputzmontage

  • Für die manuelle Bedienung der Lüftungsgeräte in hochwertiger Optik und den passenden Designrahmen aus verschiedenen Schalterprogrammen eignet sich das Gerät für besonders designorientierte Einrichtungen
  • Lose als Beistellteil mitgeliefert
  • Modusanzeige über LED, Taster, Sollwertsteller, Sensor: NTC 20 kΩ
  • Schutzart: IP 20
  • Montage in Standardunterputzdose
  • Verfügbare Schalterprogramme: Berker S.1, Berker Q.3, Busch Jäger Future linear (weitere Schalterprogramme auf Anfrage)






Raumbediengerät ohne Stufenschaltung und ohne Sollwertsteller für Unterputzmontage

  • Für die manuelle Bedienung der Lüftungsgeräte in hochwertiger Optik und den passenden Designrahmen aus verschiedenen Schalterprogrammen eignet sich das Gerät für besonders designorientierte Einrichtungen
  • Lose als Beistellteil mitgeliefert
  • Modusanzeige über LED, Taster, Sensor: NTC 20 kΩ, Schutzart: IP 20
  • Montage in Standardunterputzdose
  • Verfügbare Schalterprogramme: Gira E2 (weitere Schalterprogramme auf Anfrage)






Optionale Ausstattungsmöglichkeiten zur Komfortsteigerung der Regelung FSL-CONTROL III







Elektromotorischer Ventilstellantrieb

  • Alternative zum standardmäßig installierten thermoelektrischen Stellantrieb
  • 1 ×/2 × elektromotorischer Stellantrieb zum Öffnen und Schließen von Ventilen
  • Betriebsspannung 24 V AC/DC
  • Maximale Leistungsaufnahme 2,5 VA
  • Ansteuerung Stellsignal 0 – 10 V DC
  • Zulässige Medientemperatur 1 – 110 °C






Druckunabhängiges Regelventil

  • Alternative zum standardmäßig installierten Durchgangskleinventil
  • 1 ×/2 × druckunabhängiges Regelventil
  • Handfest vormontiert
  • Mit modulierender Auf/Zu-Regelung in Kombination mit einem von außen einstellbaren, dynamischen Volumenstromregler, mit voller Ventilautorität
  • Nennweite DN 10, 1/2"
  • Ventilgehäuse Durchgangsform mit Außengewinde beidseitig, flachdichtend
  • Medientemperatur 0 – 120 °C






Schnittstelle zum Anschluss an bauseitige Management- und Bedieneinrichtung (MBE)

Zur Komfortsteigerung empfehlen wir die Integration in eine bauseitige MBE (nicht im Lieferumfang TROX enthalten).
Verfügbare Schnittstellen:

  • Modbus TCP (Ethernet) inklusive Webserver (Bestellschlüssel .../MT/...)
  • Modbus RTU (RS 485) inklusive Webserver (Bestellschlüssel .../MR/...)
  • BACnet IP (Ethernet) inklusive Webserver (Bestellschlüssel .../BI/...)
  • BACnet MS/TP (RS 485) inklusive Webserver (Bestellschlüssel .../BM/...)


Inbetriebnahme

  • Wir empfehlen die Inbetriebnahme durch TROX HGI

Dieses Produkt ist nur in Kombination mit einem Lüftungsgerät bestellbar
C3/MA–T/MT/C/Z/A/HV–R–0,25/KV–R–0,4
|||||||||||||
12345678910111213
1 Produkt
C3 mit FSL-CONTROL III

2 Variante
MA Master
SL Slave

3 Echtzeituhr
Nur mit Variante MA
Keine Eintragung: ohne Echtzeituhr
T mit Echtzeituhr

4 Schnittstelle
Keine Eintragung: ohne Schnittstelle
MR mit Modbus RTU
MT mit Modbus TCP
BI mit BACnet IP
BM mit BACnet MS/TP

5 Luftqualitätssensor
Nur mit Variante MA
Keine Eintragung: ohne Luftqualitätssensor
C mit CO2-Sensor
V mit VOC-Sensor

6 Zulufttemperaturfühler
Keine Eintragung: ohne Zulufttemperturfühler
Z mit Zulufttemperturfühler

7 Außentemperaturfühler
Nur mit Variante MA
Keine Eintragung: ohne Außentemperaturfühler
A mit Außentemperaturfühler

8 Ventil Heizkreis
Keine Eintragung: ohne Heizventil
HV mit Heizventil

9 Rücklaufverschraubung Heizkreis
Keine Eintragung: ohne Rücklaufverschraubung
R mit Rücklaufverschraubung

10 kVS-Wert Heizventil
0,25 Durchgangsventil
0,40 Durchgangsventil
0,63 Durchgangsventil
1,00 Durchgangsventil
F0,50 druckunabhängiges Regelventil

11 Kühlventil
KV mit Kühlventil

12 Rücklaufverschraubung Kühlkreis
R mit Rücklaufverschraubung

13 kVS-Wert Kühlventil
0,25 Durchgangsventil
0,40 Durchgangsventil
0,63 Durchgangsventil
1,00 Durchgangsventil
F0,50 druckunabhängiges Regelventil


Bestellbeispiel: C3/MA-T/MT/C/Z/A/HZ-R-0,25/KV-R-0,40

Regelungmit FSL-CONTROL III
RegelungsfunktionMaster
Echtzeituhrmit Echtzeituhr
Schnittstellemit Modbus TCP
Luftqualitätsfühlermit CO2-Sensor
Zulufttemperaturfühlermit Zulufttemperaturfühler
Außenlufttemperaturfühlermit Außenlufttemperaturfühler
Heizventilmit Heizventil
Rückverschraubung Heizkreismit Rücklaufverschraubung
kVS-Wert Heizventil0,25 Durchgangsventil
Kühlventilmit Kühlventil
Rückverschraubung Kühlkreismit Rücklaufverschraubung
kVS-Wert Kühlventil0,40 Durchgangsventil

Verdrahtung, Gebäudeautomation, Raumbediengeräte

  • VERDRAHTUNG, GEBÄUDEAUTOMATION, RAUMBEDIENGERÄTE
Anschluss Spannungsversorgung

1 Ölflex classic 100 3G 1,5 mm², Länge mindestens 1 m

(Lieferumfang TROX)

SCHOOOLAIR-D-HV-EH: Ölflex classic 3G 2,5 mm², Länge mindestens 1 m

(Lieferumfang TROX)

SCHOOOLAIR-S-HV-EH: Ölflex classic 3G 2,5 mm², Länge mindestens 1 m

(Lieferumfang TROX)

2 Sicherung 3,15 A

3 Nur SCHOOLAIR-V-HV-EH: Sicherung 10,0 A

Nur SCHOOLAIR-D-HV-EH: Sicherung 13,0 A

Nur SCHOOLAIR-S-HV-EH: Sicherung 13,0 A

FSL-CONTROL_III_TM172DCLWTsvg_Digitales Raumbediengerät
SR3653732_img_01psd.psd.link
SR3653770_img_01psd.psd.link
SR3653904_img_01psd.psd.link


Allgemeine Informationen

Bei der Installation ist auf eine entsprechende Auslegung der Versorgungsleitungen zu achten. Insbesondere Leitungslängen, Leitungsquerschnitt und Übergangswiderstände beeinflussen mögliche Spannungsverluste. Zudem ist die Anschlussleistung des jeweiligen dezentralen Lüftungsgerätes gemäß folgender Tabelle zu berücksichtigen.



Die Auswahl der Leitungstypen und die Dimensionierung der Leitungen sind durch den leitungsverlegenden Elektroinstallateur zu erbringen. Dieses darf nur durch Elektrofachunternehmen erfolgen. Für die Dimensionierung der Leitungen sind die Anschlussleistungen in untenstehender Auflistung aufgeführt.





Anschlussleistungen
Einbauort Brüstung horizontal

Gerätetyp

Scheinleistung [VA]
FSL-B-ZAB/SEK234
FSL-B-ZAB+SEK255
SCHOOLAIR-B238
SCHOOLAIR-B-HE547
SCHOOLAIR-B-HV617

Hinweis: Bitte beachten Sie zusätzlich das Typenschild auf dem dezentralen Lüftungsgerät.



Einbauort Brüstung vertikal

Gerätetyp

Scheinleistung [VA]
FSL-V-ZAB/SEK240
SCHOOLAIR-V-2L226
SCHOOLAIR-V-4L226
SCHOOLAIR-V-1800217
SCHOOLAIR-V-HE592
SCHOOLAIR-V-HV647
SCHOOLAIR-V-HV-EH2247

Hinweis: Bitte beachten Sie zusätzlich das Typenschild auf dem dezentralen Lüftungsgerät.



Einbauort Decke

GerätetypScheinleistung [VA]
SCHOOLAIR-D-2L197
SCHOOLAIR-D-HV-2L640
SCHOOLAIR-D-HV-EH3680

Hinweis: Bitte beachten Sie zusätzlich das Typenschild auf dem dezentralen Lüftungsgerät.




Einbauort Innenwand

GerätetypScheinleistung [VA]
SCHOOLAIR-S-HV-EH3640

Hinweis: Bitte beachten Sie zusätzlich das Typenschild auf dem dezentralen Lüftungsgerät.




Einbauort Unterflur

GerätetypScheinleistung [VA]
FSL-U-ZAS326

Hinweis: Bitte beachten Sie zusätzlich das Typenschild auf dem dezentralen Lüftungsgerät.



Spannungsversorgung

  • 230 V AC ± 10%
  • Es wird eine Anschlussleitung 3 × 1,5 mm² (L, N, PE) bzw. 3 × 2,5 mm² (L, N, PE, nur SCHOOLAIR-D-HV-EH, SCHOOLAIR-S-HV-EH) mit einer Länge von mindestens 1 m herausgeführt




Anschluss Gebäudeautomation/Management- und Bedieneinrichtung (GA/MBE)

Mastergerät

  • Modbus TCP // BACnet IP über ein Standardnetzwerkkabel mit RJ45-Steckverbinder
  • Modbus RTU // BACnet MS/TP über ein geschirmtes Kabel, beispielsweise Unitronic BUS LD 2 × 2 × 0,22 mm² (oder gleichwertig)






Slavegerät

  • Wird ein Slavegerät über ein Standardkabel mit RJ45-Steckverbinder an die Gebäudeautomation/Managment- und Bedieneinrichtung (GA/MBE) angeschlossen, können aktuelle Parameter über IP-Adresse und Browser zur Anzeige gebracht und Einstellungen vorgenommen werden
  • Ohne Anschluss der Slavegeräte an die GA/MBE ist eine Auswahl an Datenpunkten über den angebundenen Master abrufbar


Anschluss TROX-Peripherie

Raumbediengerät

Zur Vermeidung von Störeinflüssen müssen diese Leitungen geschirmt ausgeführt werden, beispielsweise LiYCY 5 × 0,5 mm² (oder gleichwertig)


Kommunikation Master/Slave

  • Die Geräte werden bauseits mit einem geschirmten Kabel verbunden, beispielsweise Unitronic BUS LD 2 × 2 × 0,22 mm² (oder gleichwertig)
  • Zusätzlich ist ein Widerstand von 120 Ω am ersten und letzten BUS-Teilnehmer vorzusehen
  • Im Lieferumfang sind im Master an Klemme X2 und im Slave an Klemme X1 je ein Widerstand von 120 Ω enthalten




Anschluss digitale Schaltkontakte (Ein- und Ausgänge)

  • Zur Vermeidung von Störeinflüssen müssen diese Leitungen geschirmt ausgeführt werden, beispielsweise LiYCY 2 × 0,5 mm² (oder gleichwertig)








Raumbediengerät

Kommunikation Master/Slave

  • Die Lüftungsgeräte können innerhalb einer Regelzone als Master und Slave im Verbund betrieben werden
  • Der Master überträgt die wichtigsten Messwerte an die Slavegeräte
  • Es können maximal 10 Slavegeräte an ein Mastergerät angebunden werden



Digitale Schaltkontakte (Ein- und Ausgänge)

  • Über digitale Ein- und Ausgänge können Informationen ohne Anbindung an die Gebäudeautomation/Managment- und Bedieneinrichtung übertragen werden
  • Es stehen 6 Ein- und 7 Ausgänge zur Verfügung
  • Alle Kontakte sind als Öffner oder Schließer konfigurierbar
  • Digitale Schaltkontakte können für verschiedene Funktionen verwendet werden



X3FunktionoffengeschlossenKabelbruchsicherheit
6Präsenzmeldergültige BetriebsartAnwesenheit
5FensterkontaktausAutomatikja
4Feuer-Not-AusausAutomatikja
3BetriebsfreigabeausAutomatik
2change-overHeizenKühlenja
1Digestorenschaltunginaktivaktiv




X5FunktionoffengeschlossenKabelbruchsicherheit
7Freigabe Kühlen raumbezogenkeine FreigabeFreigabe
6Freigabe Heizen raumbezogenkeine FreigabeFreigabe
5A-Alarmkein AlarmAlarm
4B-Alarmkein AlarmAlarm
3BetriebsbereitschaftGerät inaktivGerät aktiv
2Anforderung Heizmediuminaktivaktiv
1Anforderung Kühlmediuminaktivaktiv



Gebäudeautomation/Management und Bedieneinrichtung


Vom Gerät

Datenpunkte FSL-CONTROL IIIModbus-RegisterBACnetEmpfehlung
Ausgabe Betriebsmodus9100Multistate Input Value (7) Instance 0

ja

Ausgabe Betriebsart9101Multistate Input Value (7) Instance 1

ja

Ausgabe Betriebsartübersteuerung9102Analog Input Value (0) Instance 27

ja

Ausgabe Betriebsstatus9103Analog Input Value (0) Instance 28
Ausgabe Lüftungsart9104Multistate Input Value (7) Instance 2
Ausgabe aktuelle Zulufttemperatur9105Analog Input Value (0) Instance 0

ja

Ausgabe aktuelle Außentemperatur9106Analog Input Value (0) Instance 1

ja

Ausgabe aktuelle Raumtemperatur9107Analog Input Value (0) Instance 2

ja

Ausgabe aktuelle Rücklauftemperatur9108Analog Input Value (0) Instance 3
Ausgabe aktuelle Vorlauftemperatur9109Analog Input Value (0) Instance 4
Ausgabe aktueller Raum-/Zulufttemperatur Offset9110Analog Input Value (0) Instance 5
Ausgabe Überstundenaktivierung9111Binary Value (5) Instance 7
Ausgabe Temperaturobergrenze9112Analog Input Value (0) Instance 6

ja

Ausgabe Temperaturuntergrenze9113Analog Input Value (0) Instance 7

ja

Ausgabe Zuluftsolltemperatur9114Analog Input Value (0) Instance 8

ja

Ausgabe Lüfterstufe9115Analog Input Value (0) Instance 29

ja

Ausgabe aktuelle Raumfeuchte9116Analog Input Value (0) Instance 9
Ausgabe aktuelle Raumluftqualität9117Analog Input Value (0) Instance 10

ja

Ausgabe Volumenstrom Frischluft9118Analog Input Value (0) Instance 11
Ausgabe Volumenstrom Abluft9119Analog Input Value (0) Instance 12
Ausgabe Alarm A Sammelstörmeldung9120Analog Input Value (0) Instance 16
Ausgabe Alarm B Sammelstörmeldung9121Analog Input Value (0) Instance 17
Ausgabe Fensterkontakt9123Binary Value (5) Instance 6
Ausgabe Feuer-Not-Aus9124Binary Value (5) Instance 5

ja

Ausgabe Anzahl angeschlossener Geräte9125Analog Input Value (0) Instance 13
Ausgabe Anforderung Raum9126Multistate Input Value (7) Instance 3
Ausgabe Anforderung Ventil9127Multistate Input Value (7) Instance 4
Ausgabe Ansteuerung Heizventil Master9128Analog Input Value (0) Instance 14

ja

Ausgabe Ansteuerung Kühlventil Master9129Analog Input Value (0) Instance 15

ja

Ausgabe Bypass/WRG Master9160Analog Input Value (0) Instance 51
Ausgabe Zulufttemperatur Slave 19130Analog Input Value (0) Instance 18

ja

Ausgabe Zulufttemperatur Slave 29131Analog Input Value (0) Instance 23
Ausgabe Zulufttemperatur Slave 39132Analog Input Value (0) Instance 24
Ausgabe Zulufttemperatur Slave 49133Analog Input Value (0) Instance 44
Ausgabe Zulufttemperatur Slave 59134Analog Input Value (0) Instance 45
Ausgabe Zulufttemperatur Slave 69135Analog Input Value (0) Instance 46
Ausgabe Zulufttemperatur Slave 79136Analog Input Value (0) Instance 47
Ausgabe Zulufttemperatur Slave 89137Analog Input Value (0) Instance 48
Ausgabe Zulufttemperatur Slave 99138Analog Input Value (0) Instance 49
Ausgabe Zulufttemperatur Slave 109139Analog Input Value (0) Instance 50
Ausgabe Ansteuerung Heizventil Slave 19140Analog Input Value (0) Instance 19

ja

Ausgabe Ansteuerung Heizventil Slave 29141Analog Input Value (0) Instance 22
Ausgabe Ansteuerung Heizventil Slave 39142Analog Input Value (0) Instance 25
Ausgabe Ansteuerung Heizventil Slave 49143Analog Input Value (0) Instance 30
Ausgabe Ansteuerung Heizventil Slave 59144Analog Input Value (0) Instance 31
Ausgabe Ansteuerung Heizventil Slave 69145Analog Input Value (0) Instance 32
Ausgabe Ansteuerung Heizventil Slave 79146Analog Input Value (0) Instance 33
Ausgabe Ansteuerung Heizventil Slave 89147Analog Input Value (0) Instance 34
Ausgabe Ansteuerung Heizventil Slave 99148Analog Input Value (0) Instance 35
Ausgabe Ansteuerung Heizventil Slave 109149Analog Input Value (0) Instance 36
Ausgabe Ansteuerung Kühlventil Slave 19150Analog Input Value (0) Instance 20

ja

Ausgabe Ansteuerung Kühlventil Slave 29151Analog Input Value (0) Instance 21
Ausgabe Ansteuerung Kühlventil Slave 39152Analog Input Value (0) Instance 26
Ausgabe Ansteuerung Kühlventil Slave 49153Analog Input Value (0) Instance 37
Ausgabe Ansteuerung Kühlventil Slave 59154Analog Input Value (0) Instance 38
Ausgabe Ansteuerung Kühlventil Slave 69155Analog Input Value (0) Instance 39
Ausgabe Ansteuerung Kühlventil Slave 79156Analog Input Value (0) Instance 40
Ausgabe Ansteuerung Kühlventil Slave 89157Analog Input Value (0) Instance 41
Ausgabe Ansteuerung Kühlventil Slave 99158Analog Input Value (0) Instance 42
Ausgabe Ansteuerung Kühlventil Slave 109159Analog Input Value (0) Instance 43



Zum Gerät

Datenpunkte FSL-CONTROL IIIModbus-RegisterBACnetEmpfehlung
Vorgabe Betriebsmodus9000Multi State Value (9) Instance 0ja
Vorgabe Betriebsart9001Multi State Value (9) Instance 1ja
Vorgabe Betriebsartübersteuerung9002Analog Value (2) Instance 13ja
Vorgabe aktuelle Außentemperatur9003Analog Value (2) Instance 0ja
Vorgabe Temperaturgrenze Kühlen9004Analog Value (2) Instance 1ja
Vorgabe Temperaturgrenze Heizen9005Analog Value (2) Instance 2ja
Vorgabe aktuelle Raumtemperatur9006Analog Value (2) Instance 3ja
Vorgabe Raumlufttemperatursollwert9007Analog Value (2) Instance 4
Vorgabe Offset auf den Raumtemperatursollwert9008Analog Value (2) Instance 5ja
Vorgabe Zulufttemperatursollwert9009Analog Value (2) Instance 6
Vorgabe Offset auf den Zulufttemperatursollwert9010Analog Value (2) Instance 7
Vorgabe aktuelle relative Raumluftfeuchte9011Analog Value (2) Instance 8
Vorgabe Change-over-Betrieb9012Multi State Value (9) Instance 2
Vorgabe Lüfterstufe9013Analog Value (2) Instance 9
Vorgabe Raumluftqualität (intern)9014Analog Value (2) Instance 10
Vorgabe Frischluftqualität (extern)9015Analog Value (2) Instance 11
Vorgabe Volumenstromdifferenz9016Analog Value (2) Instance 12
Vorgabe Feuer-Not-Aus9017Binary Value (5) Instance 0ja
Vorgabe Fensterkontakt9018Binary Value (5) Instance 1
Vorgabe Überstunden9020Binary Value (5) Instance 2
Vorgabe Filter Reset9021Binary Value (5) Instance 3ja
Vorgabe Frischluft9022Multi State Value (9) Instance 4ja
Vorgabe Nachtlüften Zwangsweise9023Binary Value (5) Instance 8

Downloads

Produktinfos

  • BACnet EDE Files für FSL-CONTROL III ab Softwareversion 5.9

    EDE-Files_FSL-CONTROL-III-bis-V5.9.zip EDE-Files 29 KB zip

  • BACnet EDE Files für FSL-CONTROL III ab Softwareversion 6.0

    EDE_Files_FSL-CONTROL-III-ab-V6.0.zip EDE-Files 40 KB zip

  • BACnet EDE Files für FSL-CONTROL III ab Softwareversion 7.0

    EDE_FILES_FSL-CONTROL-III_ab_Software-7.0.zip EDE-Files 47 KB zip

  • Produktdatenblatt Serie FSL-Control III

    FSL-CONTROL-III_PD_2023_05_02_DE_de Produktdatenblatt 720 KB pdf

Betriebsanleitungen

  • Installations- und Konfigurationsanleitung Serie FSL-CONTROL III

    FSL-C_III_SM_A00000085878_V3_2024_02_DE_de Installations- und Konfigurationsanleitung 720 KB pdf

  • Installations- und Konfigurationsanleitung FSL-CONTROL III für dezentrale Lüftungsgeräte ab Softwareversion 6.0

    FSL-C_III_IOM_A00000080122_V2a_2021_12_DE_de Installations- und Konfigurationsanleitung 5.5 MB pdf

  • Verdrahtungshinweise - FSL-CONTROL III

    FSL-CONTROL-III_Verdrahtung-DE Verdrahtungshinweise  3.9 MB pdf
production {"X-Frame-Options"=>"SAMEORIGIN", "X-XSS-Protection"=>"1; mode=block", "X-Content-Type-Options"=>"nosniff", "X-Download-Options"=>"noopen", "X-Permitted-Cross-Domain-Policies"=>"none", "Referrer-Policy"=>"strict-origin-when-cross-origin", "Content-Security-Policy"=>"frame-ancestors 'self' https://api.scrivito.com https://punchoutcommerce.com https://www.trox.de https://trox-extern.com https://psp40.onventis.com https://psp22.onventis.com https://trox4u.troxgroup.com", "Strict-Transport-Security"=>"max-age=31536000; includeSubDomains", "Content-Type"=>"text/html; charset=utf-8"}

Seite teilen

Diese Seite weiterempfehlen

Hier haben Sie die Möglichkeit diese Seite als Link weiter zu empfehlen.

Mit Stern (*) markierte Felder sind Pflichtfelder.

Kontakt

Vielen dank für Ihre Nachricht!

Ihre Empfehlung wurde verschickt und sollte jeden Moment beim Empfänger eingehen.

Kontakt

Wir sind für Sie da

Bitte spezifizieren Sie das Thema Ihrer Anfrage und Ihre Kontaktdaten.
Tel.: +41 55 250 71 11 | Fax: +41 55 250 73 10

Anhang (max. 10MB)
Ihre Nachricht
Ihre Nachricht an

Mit Stern (*) markierte Felder sind Pflichtfelder.

Kontakt

Vielen Dank für Ihre Nachricht!

Ihre Nachricht in ist bei uns eingegangen und wird bearbeitet.
Unsere Abteilung für Service-Anfragen wird sich in Kürze mit Ihnen in Verbindung setzten.
Für allgemeine Fragen zu Produkten und Services erreichen Sie uns auch unter:
Tel.: +41 55 250 71 11 | Fax: +41 55 250 73 10

Kontakt

Wir sind für Sie da

Bitte spezifizieren Sie das Thema Ihrer Anfrage und Ihre Kontaktdaten.
Tel.: +41 55 250 71 11 | Fax: +41 55 250 73 10

Anhang (max. 10MB)
Ihre Nachricht
Ihre Nachricht an

Mit Stern (*) markierte Felder sind Pflichtfelder.

Kontakt

Vielen Dank für Ihre Nachricht!

Ihre Nachricht in ist bei uns eingegangen und wird bearbeitet.
Unsere Abteilung für Service-Anfragen wird sich in Kürze mit Ihnen in Verbindung setzten.
Für allgemeine Fragen zu Produkten und Services erreichen Sie uns auch unter:
Tel.: +41 55 250 71 11 | Fax: +41 55 250 73 10

TROX Logo
Mit Klick auf den Button erlauben Sie uns, Ihnen ein optimales Webseiten-Erlebnis und einfache Einkaufsprozesse zu bieten. Dazu zählen Cookies, die für den Betrieb der Seite und für die Steuerung unserer Dienstleistungen und Anwendungen notwendig sind, sowie solche, die lediglich zu Statistikzwecken, für Komforteinstellungen oder zur Anzeige personalisierter Inhalte genutzt werden. Sie können selbst entscheiden, welche Kategorien Sie zulassen möchten und die Einstellungen zur Datennutzung individuell anpassen. Bitte beachten Sie, dass auf Basis Ihrer Einstellungen womöglich nicht alle Funktionalitäten der Seite zur Verfügung stehen. Diese Entscheidung können Sie natürlich jederzeit anpassen.
Cookie-Einstellungen
