TNC-D2013

Schaltnetzteil mit 10 A zur Spannungsversorgung des Controllers oder Textdisplays

Geregelte Stromversorgung für Sensoren, Aktuatoren, Auswerteelektronik und Controller

Hoher Wirkungsgrad von > 87 %
Überspannungsschutz an Eingang und Ausgang
Montage auf Hutschiene ohne Werkzeug
Ausgangsspannung einstellbar bis 28 V DC
Überlastsicher bis 1,5 × Nennstrom
Extrem geringe Wärmeentwicklung durch sehr hohen Wirkungsgrad
Sekundäspannungsanzeige mittels LED

Anwendung

Anwendung

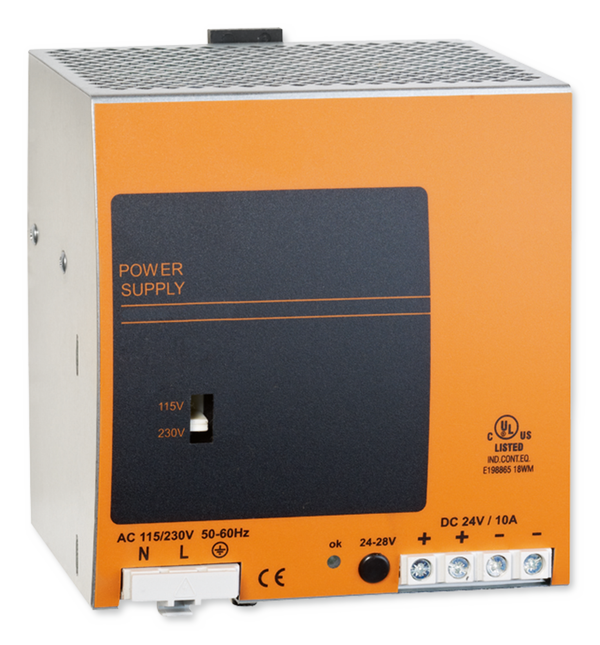

Schaltnetzteil TNC-D2013 (24 V DC; 10 A)
Spannungsversorgung für AS-i Controller und Bedien- und Visualisierungstableaus
Sehr hoher Wirkungsgrad von 90 %
Geringe Restwelligkeit, < 30 mV
Hohe Zuverlässigkeit

Technische Information

AS-i Schaltnetzteil TNC-D2013 00134214_0

Bestellbezeichnung	TNC-D2013
Ausgangsstrom	10 A
Nennspannung primär	115/230 V AC
Eingangsspannungsbereich	85 – 132 V AC/176 – 264 V AC/240 – 375 V DC
Nennfrequenz	47 – 63 Hz
Wirkungsgrad	90 %
Gehäuse	Aluminium
Schutzart	IP 20
Schutzklasse	I (Schutzerdung)
Anschluss	Klemmen 1,5 – 6 mm²
Temperaturbereich	–10 – +60 °C
Derating	12 W/K (60 – 70 °C)
Ausgangsspannung	24 – 28 V DC (± 5 %/–1 %) nach SELV/PELV
Bereitschaftverzögerungszeit	< 20 ms
Restwelligkeit max.	< 30 mV
Netzausfallüberbrückungszeit	> 20 ms
Kurzschlussschutz/überlastfrei	ja
EMV	EN 50081-1; EN 61000-6-2
MTTF	195 Jahre
Überspannungsschutz (OVP)	29 V
Anzeigen LED	grün: Ausgangsspannung

Standardbeschreibung (Eigenschaften)

Schaltnetzteil Typ TNC-D2013 zur Spannungsversorgung des Controllers oder Textdisplays.

Nennspannung: 115/230 AC V
Ausgangsspannung: 24 – 28 DC (± 2 %) V nach SELV/PELV
Ausgangsstrom: 10 A
Nennfrequenz: 47 – 63 Hz
Wirkungsgrad: 90 %
Anschluss: Klemmen 1,5 – 6 mm²
Gehäusewerkstoffe: Aluminium
Umgebungstemperatur: –10 – +60 C°
Schutzart: IP 20
Funktionsanzeige: LED grün: Ausgangsspannung
Fabrikat: Trox SE oder gleichwertig
Typ: TNC-D2013

Schaltnetzteil
TNC-D1020 Ausgangsstrom 1,3 A
TNC-D2011 Ausgangsstrom 2,5 A
TNC-D2012 Ausgangsstrom 5 A
TNC-D2013 Ausgangsstrom 10 A

Downloads

Produktinfos

Serie Schaltnetzteile

K 4 – 6.2 – 31 Produktbroschüre 760 KB pdf
