X-AIRCONTROL
X-AIRCONTROL

Installationsgehäuse
X-AIR-PCASE230V (geschlossener Deckel)

X-AIRCONTROL

Installationsgehäuse Auslieferungszustand

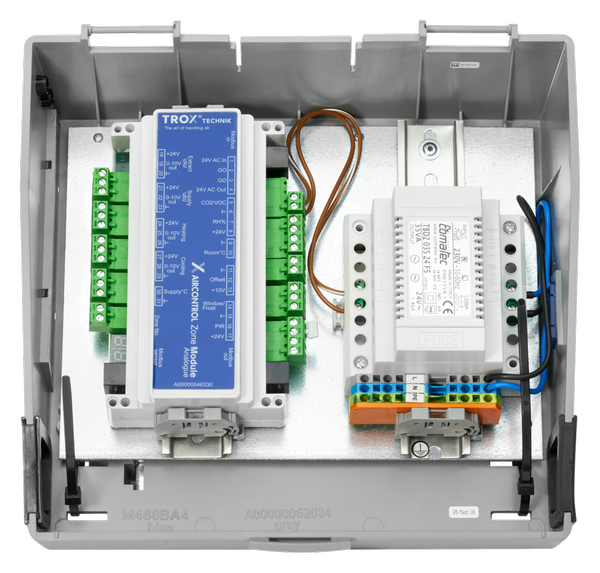

X-AIRCONTROL

Installationsgehäuse mit bauseitiger Ergänzung Zonenmodul

X-AIRCONTROL

Installationsgehäuse mit bauseitiger Ergänzung Zonenmaster

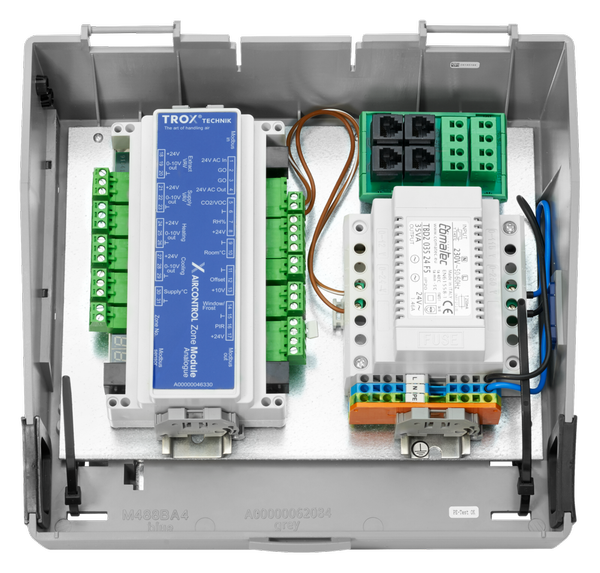

X-AIRCONTROL

Installationsgehäuse mit bauseitiger Ergänzung Zonenmodul und Splitter


X-AIR-PCASE230V

INSTALLATIONSGEHÄUSE X-AIR-PCASE230V FÜR MAXIMAL EIN ZONENMODUL ODER EINEN ZONENMASTER

X-AIRCONTROL Installationsgehäuse zur bauseitigen Aufnahme eines Zonenmoduls oder eines Zonenmasters innerhalb einer Zone (Raum)


  • Bereitstellung der Versorgungsspannung 24 V AC für Zonenmodul bzw. Zonenmaster durch integrierten Transformator
  • Einspeisung 230 V AC an 4-Leiter-Doppelklemmen
  • Zusätzliche Aufnahme eines 4-fach-Verteilers X-SENS-SPLITTER möglich
  • Vorverdrahtet

Allgemeine Informationen

Anwendung

  • Installationsbox der Serie X-AIR-PCASE230V zur Aufnahme eines Zonenmoduls oder Zonenmasters
  • Bereitstellung der Versorgungsspannung für ein Zonenmodul oder einen Zonenmaster und daran angeschlossene Komponenten, wie z.B. Volumenstromregler, Ventilantriebe oder Fühler
  • Zur Aufnahme des 4-fach-Verteilers X-SENS-SPLITTER
  • Wandmontage
  • Deckenmontage (optional)


Besondere Merkmale

  • Einfache Wandinstallation durch abnehmbare Montagehalterung
  • Einfache Installation des Zonenmoduls oder Zonenmasters und des 4-fach-Verteilers X-SENS-SPLITTER durch vorinstallierte DIN-Hutschienen
  • Transformator 230 V/24 V AC inklusive Feinsicherung installiert und verdrahtet
  • Anschluss und Durchleitung der Versorgungsspannung durch 4-Leiter-Doppelklemmen
  • Installationsgehäuse wird ohne Zonenmodul bzw. Zonenmaster geliefert


Bauteile und Eigenschaften

  • Für Versorgungsspannung 230 V AC, 50 Hz
  • 4-Leiter-Doppelklemmen zur Einspeisung und Durchleitung (L1/N/PE)
  • Transformator mit Feinsicherung 230 V AC auf 24 V AC
  • Vormontierte Hutschiene
  • 2-poliger Anschlussstecker für Versorgungsspannung eines Zonenmoduls bzw. eines Zonenmasters
  • Zugentlastung im Gehäuse integriert
  • Halterung zur Wandmontage


Ergänzende Produkte

  • Zonenmodule X-AIR-ZMO-MP, X-AIR-ZMO-MOD oder X-AIR-ZMO-ANA
  • Zonenmaster X-AIR-ZMAS
  • 4-fach-Verteiler X-SENS-SPLITTER
  • X-AIR-PCASE-C optionaler Montagewinkel zur Deckenbefestigung für die Serie X-AIR-PCASE230V


Materialien und Oberflächen

  • Gehäuse aus Kunststoff (ABS), UL 94 V-0
  • Grundfarbe grau, RAL 7037


Instandhaltung

  • Wartungsfrei, da aufgrund der Konstruktion und der verwendeten Materialien keine Abnutzung erfolgt
  • Überprüfung und Reinigung; zyklische Reinigung empfohlen (Entfernen von Staub)

Technische Information

Funktion, Technische Daten, Ausschreibungstext, Bestellschlüssel

  • FUNKTION
  • TECHNISCHE DATEN
  • AUSSCHREIBUNGSTEXT
  • BESTELLSCHLÜSSEL

Das Installationsgehäuse X-AIR-PCASE230V dient zur Aufnahme eines Zonenmoduls oder Zonenmasters. Zur Aufnahme des Zonenmoduls/Zonenmasters, des 4-fach-Verteilers X-SENS-SPLITTER und der integrierten Komponenten ist das Installationsgehäuse X-AIR-PCASE230V mit 2 Hutschienen ausgestattet.

Das Installationsgehäuse besteht aus dem Kunststoff ABS. Ein im X-AIR-PCASE230V integrierter, vorverdrahteter Transformator versorgt über einen 2-poligen Anschlussstecker das Zonenmodul oder den Zonenmaster mit 24 V AC. Der Transformator verfügt über eine Feinsicherung. Dem X-AIR-PCASE230V liegt standardmäßig eine Halterung zur Wandmontage bei, die über 4 Befestigungslöcher (Ø5 mm) verfügt.

Zur optimalen Deckenmontage ist die Halterung X-AIR-PCASE-C als Zubehör erhältlich. Das X-AIR-PCASE230V wird ohne Zonenmodul, Zonenmaster bzw. X-SENS-SPLITTER ausgeliefert. Diese sind je nach Nutzung vor Ort einzusetzen. Zum Anschluss der Versorgungsspannung sind 3 Stück 4-Leiter-Durchgangsklemmen (L1/N/PE) installiert.

Kabeleinführungen sind seitlich durch die Gummimembranen möglich. Der Deckel des X-AIR-PCASE230V ist mit einem Sicherungsbügel gegen unbefugten Zugang gesichert und lässt sich nur mit einem Kreuzschlitzschraubendreher öffnen.






Das Installationsgehäuse X-AIR-PCASE230V dient zur Aufnahme eines Zonenmoduls oder Zonenmasters. Das Installationsgehäuse ist ein Kunststoffgehäuse aus ABS. Am X-AIR-PCASE230V ist standardmäßig eine Halterung zur Wandmontage befestigt. Die Halterung ist mit 4 Löchern (Ø5 mm) zur Befestigung an der Wand ausgestattet. Zur optimalen Deckenmontage steht die Halterung X-AIR-PCASE-C als Zubehör zur Verfügung. Das X-AIR-PCASE230V ist zur Verwendung eines Zonenmasters oder eines Zonenmoduls vorgesehen und für die Installation der Komponenten mit 2 Hutschienen ausgestattet. Das X-AIR-PCASE230V wird ohne Zonenmodul/Zonenmaster/Splitter ausgeliefert. Diese sind vor Ort einzusetzen. Zum Anschluss der Versorgungsspannung sind 3 Stück 4-Leiter-Durchgangsklemmen  L1/N/PE installiert. Ein Transformator 230 V/24 V AC inklusive Feinsicherung zur Bereitstellung der Versorgungsspannung der Komponenten ist installiert und verdrahtet. Kabeleinführungen sind seitlich durch die Gummimembranen möglich. Der Deckel des X-AIR-PCASE230V ist mit einem Sicherungsbügel gegen unbefugtes Öffnen gesichert. Der Sicherungsbügel lässt sich nur mit einem Kreuzschlitzschraubendreher öffnen.


Besondere Merkmale

  • Einfache Wandinstallation durch abnehmbare Montagehalterung
  • Einfache Installation des Zonenmoduls oder Zonenmasters und des 4-fach-Verteilers X-SENS-SPLITTER durch vorinstallierte DIN-Hutschienen
  • Transformator 230 V/24 V AC inklusive Feinsicherung installiert und verdrahtet
  • Anschluss und Durchleitung der Versorgungsspannung durch 4-Leiter-Doppelklemmen
  • Installationsgehäuse wird ohne Zonenmodul bzw. Zonenmaster geliefert


Materialien und Oberflächen

  • Gehäuse aus Kunststoff (ABS), UL 94 V-0
  • Grundfarbe grau, RAL 7037


Technische Daten

  • Versorgungsspannung: 230 V AC ±10 %, 50 Hz
  • Leistungsaufnahme (Transformator): 35 VA maximal
  • Feinsicherung (Transformator): T250 mA (Ø5 × 20 mm, EN 60127-2/III)
  • Anschluss (Federzugkraft, maximal 2,5 mm²: 4-Leiter-Doppelklemmen
  • Temperatur (Betrieb): -10 – 40 °C
  • Temperatur (Lagerung): -20 – 50 °C
  • Schutzart: IP20 (EN 60529)
  • Schutzklasse: I (Schutzleiter)
  • Abmessungen mit Wandhalter (B × T × H): ca. 282 × 267 × 155 mm (Deckel geschlossen), ca. 282 × 300 × 380 mm (Deckel geöffnet)
  • Abmessungen mit Deckenhalter (B × T × H): ca. 282 × 330 × 150 mm (Deckel geschlossen), ca. 282 × 330 × 380 mm (Deckel geöffnet)
  • Gehäuse: Kunststoff (ABS), UL 94 V-0, Grundfarbe grau, RAL 7037
  • Gewicht: ca. 2700 g

X-AIR-PCASE230V
|
1
1 Serie
X-AIR-PCASE230V

Ergänzende Produkte
X-AIR ZMO-ZMAS Zonenmaster
X-AIR ZMO MOD Zonenmodul Modbus RTU
X-AIR-ZMO-ANA Zonenmodul Analog
X-SENS-SPLITTER 4-fach-Verteiler
X-AIR-PCASE-C Montagewinkel Decke








Abmessungen, Produktdetails

  • ABMESSUNGEN
  • PRODUKTDETAILS

Installationsgehäuse PCASE Installationsgehäuse PCASE
1 Kabeldurchführung
2 Wandhalter (Lieferumfang)
3 Einbauplatz Zonenmodul bzw. -master
4 Anschlussstecker Zonenmodul bzw. -master (24 V AC)
5 Anschluss für Versorgungsspannung 230 V AC
6 Transformator 230V/24 V AC
7 Einbauplatz 4-fach-Verteiler X-SENS-SPLITTER

Einbau und Inbetriebnahme


  • Wand-/Deckenhalter montieren und X-AIR-PCASE230V aufsetzen und einrasten
  • Zonenmodul oder Zonenmaster auf Hutschiene und gegebenenfalls 4-fach-Verteiler X-SENS-SPLITTER montieren
  • Verdrahtung für Zonenmaster/Zonenmodul gegebenenfalls 4-fach-Verteiler durchführen
  • Versorgungsspannung 24 V AC für Zonenmodul-/Zonenmaster durch 2-poligen Steckverbinder herstellen (bei Zonenmodulen Aufsteckposition beachten)
  • Verdrahtung Versorgungsspannung 230 V AC auflegen
  • Deckel mit Sicherungsriegel schließen
  • Funktionsprüfung aller angeschlossenen Komponenten
