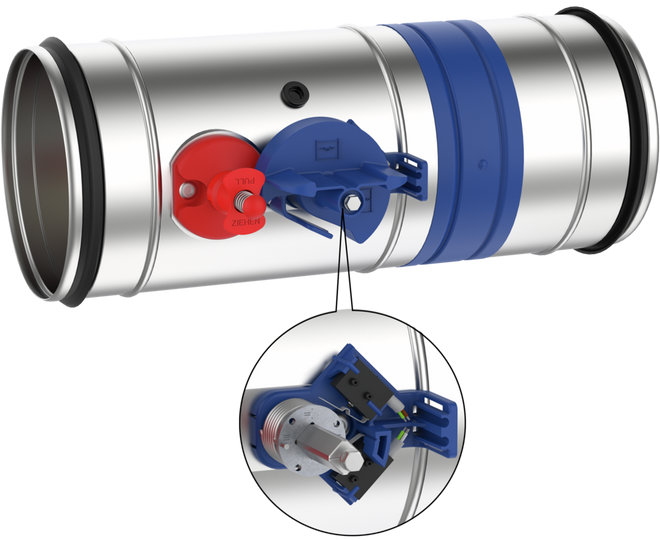

FKRS-EU mit Schmelzlot für 72 °C oder 95 °C

CE-Kennzeicheneps.eps.link

CE-konform gemäß europäischen Vorschriften

ASi_LonMarkai.ai.link

Optional mit TROXNETCOM

ATEX-Zertifizierung_01ai.ai.link

ATEX-Zertifizierung


Konform nach VDI 6022

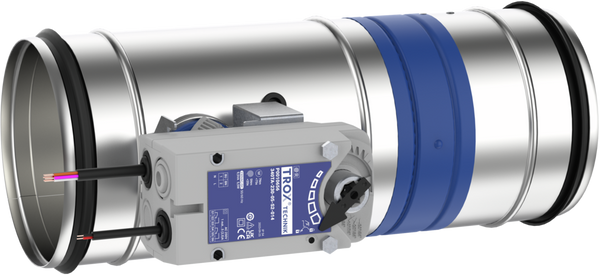

FKRS-EU-introduction-image
CE-Kennzeicheneps.eps.link
ASi_LonMarkai.ai.link
ATEX-Zertifizierung_01ai.ai.link

FKRS-EU

Kleine Abmessungen – ideal für beengte Platzverhältnisse

Kleine runde Brandschutzklappe zum Absperren von Luftleitungen zwischen 2 Brandabschnitten in 10 Nenngrößen
■ Nenngrößen 100 – 315 mm
■ Geringe Druckdifferenz und Schallleistung
■ Optional als Ex-geschützte Ausführung (ATEX)
■ Optional als Überströmöffnungsverschluss
■ Optional als Überströmklappe
■ Optional aus Edelstahl oder mit Beschichtung für erhöhte Anforderungen an den Korrosionsschutz
■ Integration in eine Managment- und Bedieneinrichtung(MBE) mit TROXNETCOM
■ Universelle Einbaumöglichkeiten

Optionale Ausstattung und Zubehör
■ Elektrischer Antrieb 24 V/230 V
■ Auslösetemperatur 72/95 °C

Ergänzende Produkte
■ Rauchauslöseeinrichtungen

Allgemeine Informationen

Anwendung

  • TROX–Brandschutzklappen mit CE-Kennzeichen und Leistungserklärung, zur Absperrung von Luftleitungen zwischen 2 Brandabschnitten durch automatisiertes Schließen im Brandfall
  • Verhinderung der Brandausbreitung und der Übertragung von Rauch durch Luftleitungen in angrenzende Brandabschnitte

Besondere Merkmale
  • Leistungserklärung nach europäischer Bauproduktenverordnung
  • Klassifizierung bis EI 120 (ve, ho, i ↔ o) S nach DIN EN 13501-3
  • Zertifizierter Nasseinbau mit reduzierten Abständen von 40 mm zu tragenden Bauteilen bzw. ab 10 mm zwischen 2 Brandschutzklappen
  • Umlaufende Spaltmaße im Nasseinbau mit Mörtel bis zu 225 mm zulässig
  • Einbau auch in Wände und Decken mit Neigung
  • Entspricht der europäischen Produktnorm DIN EN 15650
  • Brandschutztechnisch geprüft nach DIN EN 1366-2 (300 Pa und 500 Pa Unterdruck)
  • Hygienische Anforderungen gemäß VDI 6022-1, VDI 3803-1, DIN 1946-4, DIN EN 16798-3 sowie der Ö- Norm H 6020 und H 6021 und der SWKI werden erfüllt
  • Korrosionsschutz nach DIN EN 15650 in Verbindung mit DIN EN 60068-2-52 nachgewiesen
  • Leckluftstrom bei geschlossenem Klappenblatt nach DIN EN 1751, Klasse 3
  • Gehäuse-Leckluftstrom nach DIN EN 1751, Klasse C
  • Geringe Druckdifferenzen und Schallleistungspegel
  • Beliebige Luftrichtung
  • Integration in die MBE mit TROXNETCOM
  • Integration in die MBE mit dem internationalen Standard Brandschutzklappensystem nach IEC 62026-2 mit AS-Interface ist möglich

Klassifikation

  • Leistungsklasse bis EI 120 (ve, ho, i ↔ o) S nach DIN EN 13501-3

Nenngrößen

  • 100, 125, 150, 160, 180, 200, 224, 250, 280, 315
  • L: 400 mm

Varianten
  • Mit Schmelzlot
  • Mit Federrücklaufantrieb
  • Mit Federrücklaufantrieb für Ex-Bereiche
  • Mit Federrücklaufantrieb und Rauchauslöseeinrichtung RM-O-M
  • Mit beidseitigem Abschlussgitter als Überströmöffnungsverschluss
  • Mit Federrücklaufantrieb, Rauchauslöseeinrichtung und beidseitigem Abschlussgitter als Überströmklappe gemäß allgemeiner Bauartgenehmigung Z-6.50-2516

Für Deutschland gilt: Sollen Brandschutzklappen mit rein mechanischem Absperrelement als Überströmöffnungsverschluss verwendet werden, sind die landesbaurechtlichen Vorschriften zu beachten. In der Regel ist die Verwendung solcher Überströmöffnungsverschlüsse auf Druckbelüftungsanlagen begrenzt.

Bauteile und Eigenschaften
  • Auslösetemperatur 72 °C oder 95 °C (für Warmluftheizungen)
  • Einhandbedienung
  • Einbaulagen von 0° – 360°
  • Explosionsgeschützte Ausführungen für die Zonen 1, 2, 21, 22

Anbauteile
  • Endschalter zur Klappenstellungsanzeige
  • Federrücklaufantrieb mit 24 V AC/DC oder 230 V AC Versorgungsspannung
  • Federrücklaufantrieb mit 24 – 230 V Versorgungsspannung für Ex-geschützte Bereiche
  • Netzwerkmodul zur Integration in AS-i- Netzwerken, MODBUS RTU und BACnet MS/TP (RS485)
  • Federrücklaufantrieb und vorverdrahtete Rauchauslöseeinrichtung RM-O-M mit 230 V AC oder 24 V DC Versorgungsspannung zur Verwendung in Luftleitungen
  • Federrücklaufantrieb und vorverdrahtete Rauchauslöseeinrichtung RM-O-3-D mit 230 V AC oder 24 V DC Versorgungsspannung zur Verwendung als Überströmklappe
  • Alle Anbauteile auch nachrüstbar

Zubehör
  • Einbaustein ER für Trockeneinbau in massive Wände und Decken
  • Einbausatz TQ2 für Trockeneinbau in massive Wände, in Leichtbauwände/Brandwände mit Metallständerwerk und beidseitiger Beplankung, in Schachtwände mit und ohne Metallständerwerk, in Holzständer-, Holzfachwerk- und Vollholzwände sowie in Vollholzdecken, Holzbalkendecken und in Holz-Flächenelementen
  • Einbausatz TS2 für Trockeneinbau von 2 FKRS-EU in Vollholzdecken (eine Einbauöffnung als Zwillingseinbau)
  • Einbausatz WA2 für Trockeneinbau an Massivwände sowie an einseitig bekleidete Schachtwände mit und ohne Metallständerwerk
  • Einbausatz WE2 für Trockeneinbau entfernt massiver Wände und Decken sowie entfernt von beidseitig bekleideten Leichtbauwänden mit Metallständerwerk
  • Einbausatz GL2 für den Einbau in Leichtbauwände/ Brandwände mit gleitendem Deckenanschluss und zum Trockeneinbau in beidseitig bekleidete Leichtbauwände mit Metallständerwerk während des Wandaufbaus
  • Abschlussgitter
  • Elastische Stutzen
  • Verlängerungsteil

Ergänzende Produkte

  • Rauchauslöseeinrichtung RM-O-3-D
  • Rauchauslöseeinrichtung mit Luftstromüberwachung RM-O-M

Konstruktionsmerkmale
  • Formstabiles rundes Gehäuse, passend zum Einschieben in Kernlochbohrungen, ohne zusätzliche Stemmarbeiten
  • Beidseitig Rohrstutzen mit Lippendichtung, passend für Luftleitungen nach DIN EN 1506 und DIN EN 13180 zuzüglich der handelsüblichen nichtgenormten Nenngrößen 180, 224 und 280
  • Geeignet zum Anbau von Luftleitungen, Abschlussgittern oder elastischen Stutzen
  • Auslöseeinrichtung von außen zugänglich und prüfbar
  • Eine Inspektionsöffnung
  • Fernbetätigung mit Federrücklaufantrieb

Normen und Richtlinien
  • Bauproduktenverordnung
  • DIN EN 15650 Lüftung von Gebäuden – Brandschutzklappen
  • DIN EN 1366-2 Feuerwiderstandsprüfungen für Installationen – Brandschutzklappen
  • DIN EN 13501-3 Klassifizierung von Bauprodukten und Bauarten
  • DIN EN 1751 Lüftung von Gebäuden – Geräte des Luftverteilungssystems
  • 2006/42/EG – Maschinenrichtlinie
  • 2014/34/EU – ATEX-Richtlinie

Materialien und Oberflächen
Gehäuse:

  • Verzinktes Stahlblech
  • Verzinktes Stahlblech mit Pulverbeschichtung RAL 7001
  • Edelstahl 1.4301

Klappenblatt:
  • Spezial-Isolierstoff
  • Spezial-Isolierstoff mit Imprägnierung
  • Klappenblatt austauschbar (ab NG 180 mm)

Weitere Bauteile:

  • Klappenachse aus verzinktem Stahl oder Edelstahl
  • Dichtungen aus Elastomere

Erhöhte Anforderungen an den Korrosionsschutz erfüllen die Ausführungsvarianten aus Edelstahl oder mit pulverbeschichtetem Gehäuse. Beständigkeitslisten auf Anfrage.

Lieferumfang

Wenn Anbauteile und Zubehöre werkseitig mit den Brandschutzklappen geliefert werden, sind sie bereits im Bestellschlüssel berücksichtigt. Einbausituationen können ergänzende Materialien zur Montage und Befestigung erfordern, wie Mörtel, Schrauben, Mineralwolle usw., um einen fachgerechten Einbau sicherzustellen. Solche Materialien sind nicht im Lieferumfang enthalten, es sei denn, dass diese ausdrücklich als Lieferumfang beschrieben sind. Die Auswahl ergänzender Anbauteile oder Zubehöre sowie die Bestimmung und Bereitstellung von Materialien zur Montage und Befestigung liegt in der Verantwortung der am Bau beteiligten und ist unter Berücksichtigung der gewünschten Klassifizierung vorzunehmen.

Instandhaltung
  • Auf Veranlassung des Eigentümers der Lüftungsanlage muss die Funktionsprüfung der Brandschutzklappe unter Berücksichtigung der Grundmaßnahmen zur Instandhaltung nach DIN EN 13306 in Verbindung mit DIN EN 31051 mindestens in halbjährlichem Abstand erfolgen. Ergeben 2 im Abstand von 6 Monaten aufeinander folgende Prüfungen keine Funktionsmängel, so braucht die Brandschutzklappe nur in jährlichem Abstand überprüft werden.
  • Allgemein genügt ein Schließen und Wiederöffnen, bei Federrücklaufantrieb auch fernbetätigt
  • Brandschutzklappen sind in die regelmäßige Reinigung der raumlufttechnischen Anlage mit einzubeziehen
  • Hinweise zur Funktionsprüfung, Inspektion und Instandhaltung, enthält die Montage- und Betriebsanleitung

Technische Daten
  • Nenngrößen: 100 – 315 mm
  • Gehäuselänge: 400 mm
  • Volumenstrombereich: bis 770 l/s / bis 2770 m³/h
  • Differenzdruckbereich: bis 1500 Pa
  • Temperaturbereich: -20 – 50 °C *
  • Anströmgeschwindigkeit **:
    • Standardausführung ≤ 8 m/s
    • Ausführung mit Federrücklaufantrieb ≤ 10 m/s
    • Ausführung mit Ex-Antrieb ExMax/RedMax-15-BF TR ≤ 10 m/s

* Für FKRS-EU in Ex-Ausführung siehe Zusatz-Betriebsanleitung

** Angaben gelten für gleichmäßige An- und Abströmungen der Brandschutzklappen

Bestimmungsgemäße Verwendung
  • Die Brandschutzklappe wird als automatische Absperreinrichtung zur Verhinderung einer Brand- und Rauchübertragung durch die Luftleitung verwendet
  • Die Brandschutzklappe ist in Zu- und Abluftsystemen von Heizungs-, Lüftungs- und Klimaanlagen (raumlufttechnische Anlagen) einsetzbar
  • Der Einsatz der Brandschutzklappe in Ex-Bereichen ist mit entsprechendem Sonderzubehör und einer CE-Konformitätsbescheinigung nach Richtlinie 2014/34/EU zulässig. Brandschutzklappen für Ex-Bereiche sind für die zugelassenen Ex-Zonen gekennzeichnet
  • Der Betrieb der Brandschutzklappen ist nur unter Berücksichtigung der Einbauvorschriften und der technischen Daten der Montage- und Betriebsanleitung zulässig
  • Veränderungen an der Brandschutzklappe und die Verwendung von Ersatzteilen, die nicht durch TROX freigegeben sind, sind unzulässig

Unzulässige Verwendungen:
  • In Ex-Bereichen ohne dafür zugelassene Anbauteile
  • Als Entrauchungsklappe
  • Im Freien ohne ausreichenden Schutz gegen Witterungseinflüsse
  • In Atmosphären, die planmäßig oder außerplanmäßig aufgrund chemischer Reaktionen eine schädigende und/ oder Korrosion verursachende Wirkung auf die Brandschutzklappe ausüben

Für Deutschland gilt:
  • Keine Verwendung in Abluftanlagen von gewerblichen Küchen
  • Verwendung als Überströmklappe nur gemäß allgemeiner Bauartgenehmigung Z-6.50-2516
  • Verwendung im Mischschott nur mit vorhabenbezogener Bauartgenehmigung
  • Einbau im Brandschutz-Steinschott nur mit vorhabenbezogener Bauartgenehmigung
  • Für die Verwendung von Überströmöffnungsverschlüssen können bauaufsichtliche Genehmigungen erforderlich sein.
  • Dies ist bauseitig zu prüfen und zu beantragen
  • Schwer entflammbare, nicht abtropfende Baustoffe (Elastomerschäume) müssen mindestens der Baustoffklasse C – s2, d0 gemäß den Vorgaben der M‑VV TB (seit 2019/01) entsprechen. Die gültigen landesbaurechtlichen Vorschriften sind zu beachten

Technische Information

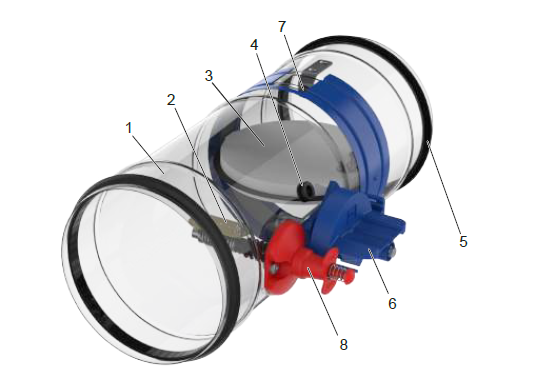

  • FUNKTION
  • TECHNISCHE DATEN
  • AUSSCHREIBUNGSTEXT
  • BESTELLSCHLÜSSEL


Nenngrößen

100 – 315 mm

Gehäuselänge

400 mm

Volumenstrombereich

bis 770 l/s / bis 2770 m³/h

Differenzdruckbereich

bis 1500 Pa

Temperaturbereich 1, 3, 4

-20 – 50 °C

Auslösetemperatur

72 °C oder 95 °C (für Warmluftheizungen)

Anströmgeschwindigkeit 2

Standardausführung ≤ 8 m/s, Ausführung mit

Federrücklaufantrieb ≤ 10 m/s

¹ Temperaturangaben können durch Anbauteile eingeschränkt sein. Abweichende Verwendungen auf Anfrage.

² Angaben gelten für gleichmäßige An- und Abströmungen der Brandschutzklappen.

³ Für FKRS-EU in Ex-Ausführung siehe Zusatz-Betriebsanleitung.

⁴ Betrieb nicht kondensierend bzw. ohne Feuchteeintrag über die Außenluftansaugung.


Freie Querschnitte und Zeta-Werte


NG

100

125

150

160

180

200

224

250

280

315

A [m²]

0,005

0,009

0,014

0,016

0,021

0,027

0,033

0,042

0,053

0,069

ζ

1,71

1,08

0,76

0,67

0,54

0,44

0,56

0,45

0,36

0,28

Dieser Ausschreibungstext beschreibt die generellen Eigenschaften des Produkts. Texte für Varianten generiert unser Auslegungsprogramm Easy Product Finder.


Ausschreibungstext
Brandschutzklappe entsprechend der europäischen Produktnorm DIN EN 15650 in runder Bauform. Brandschutztechnisch geprüft nach DIN EN 1366-2 (300 Pa und 500 Pa Unterdruck), mit CE-Kennzeichnung. Der Brandschutzklappenhersteller führt mit seiner Leistungserklärung (DoP) den Nachweis der jeweiligen Einbaubedingungen, wie z. B. in, an und entfernt von Wänden
bzw. Decken, mit den wesentlichen Merkmalen wie Baugröße, Tragkonstruktion, Bauart und Einbauart und den jeweiligen zugehörigen Leistungsklassen nach Klassifizierungsnorm DIN EN 13501-3.
Die funktionsfertige Einheit enthält eine Auslöseeinrichtung und ein austauschbares, feuerbeständiges Klappenblatt, das verwendungsabhängig mit Einbaulage 0 – 360° angeordnet werden kann.
Verwendungsbedingt klassifiziert von:
EI 30 (ve, ho i ↔ o) S bis EI 120 (ve, ho i ↔ o) S.

Geeignet zum:
Nasseinbau
  • In massiven Wänden, auch mit teilweiser Ausmörtelung sowie in Wänden aus Gips-Wandbauplatten
  • In nichttragenden massiven Wänden mit gleitendem Deckenanschluss
  • In Leichtbauwände, Brandwände, Sicherheitstrennwände und Strahlenschutzwände mit Metallständer oder Stahlunterkonstruktion und beidseitiger Beplankung
  • In Holzständer- und Holzfachwerkwände sowie in Vollholz- und Brettsperrholzwände
  • In Schachtwände mit Metallständer und einseitiger Beplankung
  • In massiven Decken und in Betonsockel auf massiven Decken
  • In Hohlkammerdecke, Hohlsteindecke, Verbunddecke, Rippendecke
  • In Massivdecke mit einem FireShield® (In Deutschland mit bauseitiger Genehmigung)
  • In Kombination mit Holzbalkendecken, Vollholzdecken und Leichtbaudecken (Systeme Cadolto und ADK-Modulraum)
  • In Vollholz-, Holzbalkendecken, historischen Holzbalkendecken sowie Holz-Flächenelementen
  • Kombinierter Einbau mit FK2-EU in massive Wände und Decken, Leichtbauwänden, Schachtwänden sowie Holzständer- und Holzfachwerkwänden (bis 1,2 m² Gesamtbrandschutzklappenfläche)
  • Mehrfachbelegung bis 1,2 m² Gesamtbrandschutzklappenfläche in massive Wände und Decken, Leichtbauwände sowie Schachtwände

Trockeneinbau

  • In massiven Wänden und Decken mit Einbaustein ER
  • In massiven Wänden, Leichtbauwänden, Brandwänden, Sicherheitstrennwänden und Strahlenschutzwänden mit Metallständerwerk oder Stahlunterkonstruktion und beidseitiger Beplankung mit Einbausatz TQ2
  • Trockeneinbau ohne Einbausatz in Leichtbauwände mit Metallständer und beidseitiger Beplankung
  • In Leichtbauwände mit Metallständer und beidseitiger Beplankung mit Einbausatz GL2 während des Wandaufbaus
  • In Leichtbauwände sowie Brandwänden mit Metallständer und beidseitiger Beplankung und gleitendem Deckenanschluss mit Einbausatz GL2
  • In Holzständer- und Holzfachwerkwände und beidseitiger Beplankung sowie Vollholzwände mit Einbausatz TQ2
  • In Schachtwände mit und ohne Metallständer und einseitiger Beplankung mit Einbausatz TQ2
  • An massiven Wänden sowie an Schachtwänden mit und ohne Metallständer und einseitiger Beplankung mit Einbausatz WA2
  • In Vollholz- und Holzbalkendecken sowie Holz- Flächenelementen mit Einbausatz TQ2
  • Trockeneinbau von 2 FKRS-EU mit Einbausatz TS2 in Vollholzdecken (eine Einbauöffnung als Zwillingseinbau)
  • Entfernt von massiven Wänden und Decken (horizontale Luftleitung) sowie entfernt von Leichtbauwänden mit Metallständer und beidseitiger Beplankung mit Einbausatz WE2
  • Entfernt von massiven Wänden, Leichtbauwänden mit Metallständer und beidseitiger Beplankung sowie Holzständer und Holzfachwerkwänden und Vollholzwänden mit Mineralwolleisolierung

Weichschotteinbau

  • In massiven Wänden und Decken mit Weichschott, auch Mehrfachbelegung
  • In Leichtbauwänden, Brandwänden, Sicherheitstrennwänden und Strahlenschutzwänden mit Metallständerwerk oder Stahlunterkonstruktion und beidseitiger Beplankung, auch Mehrfachbelegung sowie in Schachtwände mit Metallständer mit Weichschott
  • In Holzständer- und Holzfachwerkwände und beidseitiger Beplankung, auch Mehrfachbelegung, sowie Vollholzwände mit Weichschott

Sonstige (in Deutschland mit bauseitiger Genehmigung)
  • In massiven Wänden, Leichtbauwänden mit Metall- und Holzständer, Vollholzwände und Sandwichpaneele mit HILTI Brandschutzsteinen CFS-BL (Steinschott)
  • Gemischte Montage mit Kabel- und Rohrdurchführungen (Mischschott) in massiven Wänden, Leichtbauwänden mit Metall- und Holzständer und Vollholzwänden
  • Gemischte Montage mit Kabeldurchführungen in HILTI Brandschutzsteine CFS-BL (Steinschott) in massiven Wänden, Leichtbauwänden mit Metall- und Holzständer, Vollholzwände und Sandwichpaneele

Größenabmessungen: 100, 125, 150, 160, 180, 200, 224, 250, 280, 315 mm

Optimiertes luftdichtes Gehäuse, bis Dichtheitsklasse C nach

DIN EN 1751 mit geringer Druckdifferenz und geringem Schallleistungspegel.

Klappengehäuse aus verzinktem Stahlblech, optional verzinktes Stahlblech mit Pulverbeschichtung RAL 7001 oder Edelstahl 1.4301. Klappenblatt aus Spezial-Isolierstoff, optional mit Imprägnierung. Korrosionsschutz nach DIN EN 15650 in Verbindung mit DIN EN 60068-2-52 nachgewiesen. Die hygienischen Anforderungen gemäß VDI 6022-1, VDI 3803-1, DIN 1946-4, DIN EN 16798-3 sowie der Ö-Norm H 6020 und H 6021 und der SWKI werden erfüllt.

Gehäuselänge 400 mm zum direkten Anschluss an Luftleitungen aus nicht brennbaren oder brennbaren Baustoffen. Thermische Auslösung für 72 °C oder 95 °C (Warmluftheizungen) mit Schmelzlot oder thermoelektrisch mit Federrücklaufantrieb, Testschalter/Taster und Kontroll-LED. Die Ausführungen mit bürstenlosen Federrücklaufantrieben zum Öffnen und Schließen der Brandschutzklappe, auch bei laufender Lüftungsanlage, unabhängig von der Nenngröße, sind insbesondere zur Funktionsprüfung oder dem täglichen Absperren von Leitungsabschnitten geeignet. Nachrüstung von Federrücklaufantrieben ohne Modifizierung des Gestänges von außen möglich. Explosionsgeschützte Ausführungen für die Zonen 1, 2, 21 und 22 mit Federrücklaufantrieb.

Besondere Merkmale
  • Leistungserklärung nach europäischer Bauproduktenverordnung
  • Klassifizierung nach DIN EN 13501-3, bis EI 120 (ve, ho i ↔ o) S
  • Entspricht der europäischen Produktnorm DIN EN 15650
  • Brandschutztechnisch geprüft nach EN 1366-2 (300 Pa und 500 Pa Unterdruck)
  • Zertifizierter Nasseinbau mit reduzierten Abständen von 40 mm zu tragenden Bauteilen bzw. 10 mm zwischen 2 Brandschutzklappen
  • Umlaufende Spaltmaße im Nasseinbau mit Mörtel bis zu 225 mm zulässig
  • Einbau auch in Wände und Decken mit Neigung Inspektionsöffnung (12 mm)
  • Hygienische Anforderungen gemäß VDI 6022-1, VDI 3803-1, DIN 1946-4, DIN EN 16798-3 sowie der Ö- Norm H 6020 und H 6021 und der SWKI werden erfüllt
  • Korrosionsschutz nach DIN EN 15650 in Verbindung mit DIN EN 60068-2-52 nachgewiesen
  • Leckluftstrom bei geschlossenem Klappenblatt nach DIN EN 1751, Klasse 3
  • Gehäuse-Leckluftstrom nach DIN EN 1751, Klasse C
  • Geringe Druckdifferenzen und Schallleistungspegel
  • Beliebige Luftrichtung
  • Integration in die MBE mit dem internationalen Standard-
  • Brandschutzklappensystem nach IEC 62026-2 mit AS-Interface ist möglich
Bestellschlüssel FKRS-EU
FKRS-EU17W/DE/200/TQ2/SA/ZL10
|||||||||
123456789

1 Serie
FKRS-EU Brandschutzklappe

2 Gehäusevariante

Keine Eintragung: Grundausführung

1 pulverbeschichtetes Gehäuse, RAL 7001 (silbergrau)

2 Edelstahlgehäuse

3 Klappenblattvariante

Keine Eintragung: Standardvariante

7 imprägniertes Klappenblatt

4 Schmelzlot/thermoelektrische Auslöseeinrichtung

Keine Eintragung: 72 °C Auslösetemperatur

W¹ 95 °C Auslösetemperatur (nur für Warmluftheizungen)

B² mit beschichtetem Schmelzlot, 72 °C Auslösetemperatur

WB² mit beschichtetem Schmelzlot, 95 °C Auslösetemperatur (nur für Warmluftheizungen)

5 Bestimmungsland

Länderkürzel angeben

6 Nenngröße [mm]

100, 125, 150, 160, 180, 200, 224, 250, 280, 315

7 Zubehör 1

Keine Eintragung: ohne Zubehör

ER runder Einbaustein

TQ2 quadratischer Einbausatz

WA2 Einbausatz für den Anbau direkt an Wände und Decken
WE2 Einbausatz für den Einbau entfernt von Wänden und Decken

GL2 Einbausatz für gleitenden Deckenanschluss

TS2³ Einbausatz rechteckig schmal zum Trockeneinbau in Vollholzdecken (Zwillingseinbau)

8 Zubehör 2

Keine Eintragung: ohne Zubehör

2 Eintragungen erforderlich: Zubehör für Bedienseite sowie für Einbauseite

0 Seite ohne Zubehör

A Abschlussgitter

S elastischer Stutzen

9 Anbauteil

Z00 – ZEX4

¹ nicht mit Anbauteil ZEX1 – ZEX4

² nur mit Anbauteil Z00 – Z03

³ für den Einbau ist immer eine zweite FKRS-EU gleicher Nenngröße mit TS2 erforderlich

Bestellbeispiel: FKRS-EU-1-7-W/DE/200/TQ2/SA/ZL10

SerieFKRS-EU – Brandschutzklappe
Gehäusevariantepulverbeschichtetes Gehäuse, RAL 7001 (silbergrau)
Klappenblattvarianteimprägniertes Klappenblatt
Schmelzlot/thermoelektrische Auslöseeinrichtung95 °C Auslösetemperatur
BestimmungslandDeutschland
Nenngröße [mm]200
Zubehör 1quadratischer Einbausatz
Zubehör 2Bedienseite: elastischer Stutzen, Einbauseite: Abschlussgitter
AnbauteilFederrücklaufantrieb, 24 V AC/DC, und Modul WA1/B3-AD

Downloads

Produktinfos

Zertifikate

Betriebsanleitungen

Montagevideo

Während in der Vergangenheit die Öffnungen für den Einbau einer Brandschutzklappe in eine massive Wand oder Decke exakt und nur mit geringen Toleranzen geplant und ausgeführt wurden, können die Weichschott-Lösungen sehr viel flexibler gehandhabt werden. So wird die Montage in vorhandene Öffnungen möglich, die umlaufend um bis zu 400 mm größer sein können als die Gehäuseabmessung. Exakte Planungen der Einbauöffnungen sind damit nicht mehr zwingend erforderlich

FKRS-EU–Umrüstung von BLF-Antrieb auf BFL-Antrieb

Montagevideo

Durch Umrüstbaugruppen können TROX Brandschutzklappen einfach mit einem Federrücklaufantrieb nachgerüstet werden.

Typ BFL230 (230 V AC)

Typ BFL24 (24 V AC / DC)

Montagevideo

FKRS-EU MONTAGE ENDSCHALTER

FKRS-EU–Umrüstung von BFL-Antrieb auf Ex-Antrieb

Referenzen

NHOW Hotel - Berlin

pic_1
pic_2
pic_3
  • Infos zum Gebäude

Projekt:
- nhow - 4 Sterne Hotel The Music and Lifestyle Hotel Berlin

Anwendungsgebiet:
- Hotel

Standort:
- Berlin, Deutschland

TROX-Produkte:
- Dralldurchlässe: Serie VDW
- Jalousieklappen: Serie JZ-L
- Brandschutzklappen: Serien FK-EU, FKRS- EU
- Regelgeräte: Serien EN, RN, TVJ, TVR , TX
- Schalldämpfer: Serie MSA, XSA



MERCEDES BENZ VERTRIEBSZENTRALE - BERLIN

pic_1
pic_2
pic_3
  • Infos zum Gebäude

Projekt:
Mercedes Benz Vertriebszentrale Berlin-Friedrichshain

Anwendungsgebiet:
Bürogebäude

Standort:
Berlin, Deutschland

TROX-Produkte:
Jalousieklappen: JZ-D
 Weitwurfdüsen: DUK
Brandschutzklappen: FK-EU,FKS
Schalldämpfer: MSA,XSA




engelbert strauss - Biebergemünd

  • INFOS ZUM GEBÄUDE
Projekt:
engelbert strauss

Anwendungsgebiet:
Büro

Standort:
Biebergemünd, Deutschland

Projektart:
Neubau

TROX-Produkte:
Lüftungsgitter: SL
Dralldurchlässe: VDW, RFD
Brandschutzklappen: FK-EU, FKRS-EU
VVS-Regelgeräte: TVJ-EASY
KVS-Volumenstromregler: VFL
Zusatz-Schalldämpfer: TX
RLT-Geräte: X-CUBE

Weitere Informationen

STYLES Hotel - Piding

  • Infos zum Gebäude

Projekt:
STYLES Hotel Piding

Anwendungsgebiet:
Hotel

Standort:
Piding, Deutschland

Projektart:
Neubau

Architekt:
BFP Hotelbau

TROX-Produkte:
Regelsysteme: X-TAIRMINAL, X-AIRCONTROL
RLT-Geräte: X-CUBE
Brand- und Rauchschutzsysteme: FKRS-EU, FK-EU, TROXNETCOM, RM-O-3-D
Regelgeräte: LVC, TVJ, RN, EN
Luftdurchlässe: X-GRILLE Basic
Luft-Wasser-Systeme: DID-E, DID-R

Mehr Informationen

Fotos: STYLES Hotel Piding GmbH

production {"x-frame-options"=>"SAMEORIGIN", "x-xss-protection"=>"1; mode=block", "x-content-type-options"=>"nosniff", "x-download-options"=>"noopen", "x-permitted-cross-domain-policies"=>"none", "referrer-policy"=>"strict-origin-when-cross-origin", "strict-transport-security"=>"max-age=31536000; includeSubDomains", "content-type"=>"text/html; charset=utf-8"}

Seite teilen

Diese Seite weiterempfehlen

Hier haben Sie die Möglichkeit diese Seite als Link weiter zu empfehlen.

Mit Stern (*) markierte Felder sind Pflichtfelder.

Kontakt

Vielen dank für Ihre Nachricht!

Ihre Empfehlung wurde verschickt und sollte jeden Moment beim Empfänger eingehen.

Kontakt

Wir sind für Sie da

Bitte spezifizieren Sie das Thema Ihrer Anfrage und Ihre Kontaktdaten.
Tel.: +41 55 250 71 11 | Fax: +41 55 250 73 10

Mit Stern (*) markierte Felder sind Pflichtfelder.

Kontakt

Vielen Dank für Ihre Nachricht!

Ihre Nachricht in ist bei uns eingegangen und wird bearbeitet.
Unsere Abteilung für Service-Anfragen wird sich in Kürze mit Ihnen in Verbindung setzten.
Für allgemeine Fragen zu Produkten und Services erreichen Sie uns auch unter:
Tel.: +41 55 250 71 11 | Fax: +41 55 250 73 10

Kontakt

Wir sind für Sie da

Bitte spezifizieren Sie das Thema Ihrer Anfrage und Ihre Kontaktdaten.
Tel.: +41 55 250 71 11 | Fax: +41 55 250 73 10

Anhang (max. 10MB)

Mit Stern (*) markierte Felder sind Pflichtfelder.

Kontakt

Vielen Dank für Ihre Nachricht!

Ihre Nachricht in ist bei uns eingegangen und wird bearbeitet.
Unsere Abteilung für Service-Anfragen wird sich in Kürze mit Ihnen in Verbindung setzten.
Für allgemeine Fragen zu Produkten und Services erreichen Sie uns auch unter:
Tel.: +41 55 250 71 11 | Fax: +41 55 250 73 10
