DIFFUSIONSGITTER DGX

DIFFUSIONSGITTER AUS ROSTFREIEM STAHL MIT EINZELN VERSTELLBAREN LAMELLEN

Das hochwertige Lüftungsgitter integriert sich optimal in jeden Raum.

  • Geeignet für Komfort- und Industriebereiche für Wände, Brüstungen, runde oder rechteckige Luftleitungen
  • Sind weitgehend unempfindlich gegen aggressive Umwelteinflüsse und Reinigungsmittel
  • Bewahren über Jahre ihr gutes Aussehen, benötigen keinen Oberflächenschutz und laden sich nicht statisch auf
  • Einzelstück in den Nenngrössen 200 × 50 – 900 × 300 mm erhältlich
  • Verstellbare Lamellen ermöglichen eine Divergierung
  • Gleichmässige Luftverteilung dank diverser Anbausätzen einfach umsetzbar
  • Schlichte Befestigungsoptionen für einen schnellen und einfachen Einbau
  • Erhältlich in diversen RAL-Classic oder NCS Farbtönen

Optionen:

  • Filterelement
  • Anbausatz für Strömungskanal
  • Gitterband

Allgemeine Informationen

Anwendung

  • Diffusionsgitter der Serie DGX als Zuluft- und Abluftdurchlass für Komfort- und Industriebereiche
  • Gerichtete Zuluftführung für Mischlüftung
  • Verstellbare Lamellen ermöglichen die Anpassung an unterschiedliche örtliche Gegebenheiten
  • Für konstante und variable Volumenströme
  • Für Zulufttemperaturdifferenzen von –12 bis +4 K
  • Zum Einbau in Wände, Brüstungen, runde oder rechteckige Luftleitungen


Besondere Merkmale

  • Einzeln verstellbare Lamellen
  • Warzenlochung, verdeckte Schraubbefestigung mit Einbaurahmen, schraubenlose Befestigung
  • Filterelement für Abluftgitter optional


Varianten

  • Verschiedene Rahmenprofile
  • Verschiedene Lamellenanordnungen
  • Bandausführung
  • Warzenlochung im Frontrahmen
  • Ungelochter Frontrahmen ohne werkseitige Befestigungsoption
  • Schraubenlose Befestigung


Anbauteile

Volumenstromabgleich vor Ort
  • AG: Drosselelement mit gegenläufig gekoppelten Lamellen
  • AS: Schlitzschieber aus Aluminium (parallele Schieberdrossel)
  • AB: Abschöpfblech
  • SAS: schräger Schlitzschieber aus Aluminium
  • LB: Lochblech


Bauteile und Eigenschaften

  • Frontrahmen aus Abkantprofil
  • Einzeln verstellbare, horizontale/vertikale Lamellen
  • Umlaufende Dichtung, werkseitig aufgebracht
  • Vertikaler Mittelsteg bei Nennlängen über 600 mm


Zubehör

  • Filterelement für Abluftgitter


Nenngrößen

Breite [mm]

200 – 2000

Höhe [mm]

50 - 500

Für Ausführung R, RA

Breite [mm]

200 - 900

Höhe [mm]

50, 100, 150, 200, 250, 300

Weitere Abmessungen auf Anfrage.

Konstruktionsmerkmale

  • Frontrahmenprofil 25 x 40 mm mit Facette (Innenfase) zum Abdecken der Einbauöffnung
  • Profilierte Lamelle, manuell verstellbar
  • Feste Verbindung zwischen Anbausatz und Lüftungsgitter durch Verschraubung


Passende Durchmesser der Luftleitung

  • Ø125 - 2000 mm

Hinweis: Die möglichen runden Luftleitungsdurchmesser reduzieren sich abhängig von der Gitterhöhe.

Materialien

  • Frontrahmen aus Edelstahl Typ 1.4404
  • Lamellen aus Edelstahl Typ 1.4401
  • Kleinteile aus Edelstahl Typ 1.4301
  • Filter aus PES
  • Schaumstoffabdichtung
  • Anbausätze AS und SAS aus Aluminium
  • Anbausätze AG und AB aus Edelstahl


Oberflächen

  • Frontrahmen und Lamellen chemisch gebeizt
  • Frontrahmen und Lamellen elektropoliert
  • Frontrahmen und Lamellen ohne Oberflächenbehandlung
  • Frontrahmen und Lamellen pulverbeschichtet nach RAL 9010 reinweiss, GE50
  • Frontrahmen und Lamellen pulverbeschichtet nach RAL CLASSIC Farbpalette
  • Frontrahmen und Lamellen pulverbeschichtet nach NCS


Normen und Richtlinien

  • Schallleistungspegel des Strömungsgeräusches gemessen nach EN ISO 5135
  • Filterklasse ISO Coarse 45% nach ISO 16890


Instandhaltung

  • Wartungsarm, da aufgrund der Konstruktion und der verwendeten Materialien keine Abnutzung erfolgt
  • Überprüfung und Reinigung nach VDI 6022

Technische Information

  • FUNKTION
  • TECHNISCHE DATEN
  • AUSSCHREIBUNGSTEXT
  • BESTELLSCHLÜSSEL

Funktionsbeschreibung

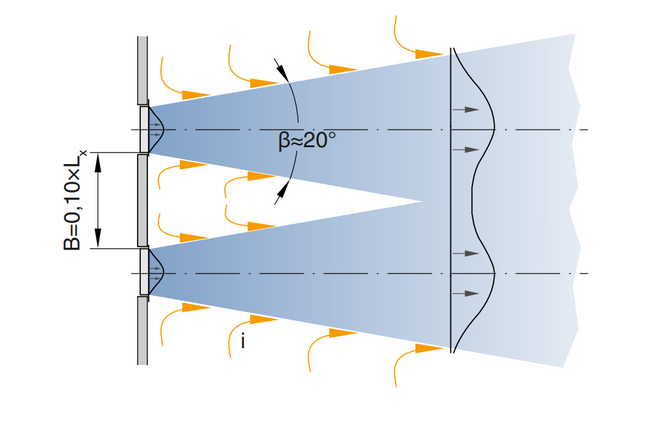

Diffusionsgitter sind Luftdurchlässe für die Zuluft und Abluft raumlufttechnischer Anlagen. Sie lassen die Zuluft gerichtet in den Raum strömen. Lüftungsgitter mit verstellbaren Lamellen ermöglichen die Anpassung der Strahlrichtung an die örtlichen Gegebenheiten. Das Ergebnis ist eine Mischlüftung für Komfort und Industriebereiche mit guter Raumdurchlüftung. Durch Induktion nimmt die Luftgeschwindigkeit des Zuluftstrahls mit zunehmender Entfernung vom Lüftungsgitter ab. Die Entfernung, bei der die Luftgeschwindigkeit einen bestimmten Wert, beispielsweise 0,35 m/s, erreicht hat, bezeichnet man als Wurfweite. Der Zuluftstrahl von Wandgittern, die deckennah angeordnet sind, erreicht durch den Deckeneinfluss eine größere Wurfweite als ein vergleichbarer Freistrahl (ohne Deckeneinfluss). Für Einzelgitter, Mehrfachgitter mit bestimmten Abständen und Gitterbänder ergeben sich unterschiedliche Wurfweiten. Im Kühlbetrieb ist die Strahlablenkung Richtung Aufenthaltszone zu berücksichtigen, die mit zunehmender Zulufttemperaturdifferenz und abnehmender Ausströmgeschwindigkeit größer wird. Im Heizbetrieb erfolgt die Strahlablenkung Richtung Decke. Das hat keinen nachteiligen Einfluss auf die Luftgeschwindigkeit im Aufenthaltsbereich, jedoch möglicherweise auf die vollständige Durchlüftung des Raumes.

Nenngrössen

200x50 - 900x300 mm

Minimaler Volumenstrom

11 – 1'111 l/s oder 40 – 4'000 m³/h

Maximaler Volumenstrom bei LWA max. 40 dB(A)

ohne Anbauteile

53 - 3'056 l/s oder 189 - 11'000 m³/h

Zulufttemperatur

-12 bis +15 K

Effektiver freier Querschnitt Zuluft (Lamellenanordnung VH) A [m2]

H/B

200

250

300

400

500

600

750

900

50

0.008

0.01

0.012

0.015

0.019

0.023

0.029

0.035

100

0.015

0.019

0.023

0.031

0.039

0.046

0.058

0.069

150

0.035

0.046

0.058

0.069

0.087

0.104

200

0.062

0.077

0.092

0.116

0.139

250

0.115

0.144

0.173

300

0.139

0.173

0.208

Effektiver freier Querschnitt Abluft (Lamellenanordnung V) Aeff [m2]

H/B

200

250

300

400

500

600

750

900

50

0.008

0.01

0.012

0.016

0.02

0.024

0.03

0.036

100

0.016

0.02

0.024

0.032

0.04

0.048

0.059

0.071

150

0.043

0.054

0.066

0.071

0.089

0.107

200

0.077

0.092

0.095

0.119

0.143

250

0.119

0.149

0.178

300

0.143

0.178

0.214

Dieser Ausschreibungstext beschreibt die generellen Eigenschaften des Produkts. Texte für Varianten generiert unser Auslegungsprogramm Easy Product Finder.

Ausschreibungstext

Diffusionsgitter als Zuluft- oder Abluftauslass für die Be- und Entlüftung von Räumen in raumlufttechnischen Anlagen. Bestehend aus einem formschönen und Frontrahmen mit Innenfase. Vorzugsweise für den Einbau in runde oder eckige Luftleitungen, sowie zur Wandmontage. Einbaufertige Komponente, bestehend aus Frontrahmen und einzeln verstellbaren, senkrechten und/oder waagrechten Lamellen. Strömungstechnische und akustische Auslegung individuell mit Web-Konfigurator.

Materialien

  • Frontrahmen aus Edelstahl Typ 1.4404
  • Lamellen aus Edelstahl Typ 1.4401
  • Kleinteile aus Edelstahl Typ 1.4301
  • Filter aus PES
  • Schaumstoffabdichtung
  • Anbausätze AS und SAS aus Aluminium
  • Anbausätze AG und AB aus Edelstahl


Oberflächen

  • Frontrahmen und Lamellen chemisch gebeizt
  • Frontrahmen und Lamellen elektropoliert
  • Frontrahmen und Lamellen ohne Oberflächenbehandlung
  • Frontrahmen und Lamellen pulverbeschichtet nach RAL 9010 reinweiss, GE50
  • Frontrahmen und Lamellen pulverbeschichtet nach RAL CLASSIC Farbpalette
  • Frontrahmen und Lamellen pulverbeschichtet nach NCS


Nenngrößen

Breite [mm]
200 – 2000

Höhe [mm]

50 - 500

Für Ausführung R, RA

Breite [mm]
200 - 900

Höhe [mm]

50, 100, 150, 200, 250, 300

Weitere Abmessungen auf Anfrage.

Technische Daten

Auslegungsspezifisch

Normen und Richtlinien

  • Schallleistungspegel des Strömungsgeräusches gemessen nach EN ISO 5135
  • Filterklasse ISO Coarse 45% nach ISO 16890


Varianten

  • Verschiedene Rahmenprofile
  • Verschiedene Lamellenanordnungen
  • Bandausführung
  • Warzenlochung im Frontrahmen
  • Ungelochter Frontrahmen ohne werkseitige Befestigungsoption
  • Schraubenlose Befestigung


Zubehör

  • Filterelement für Abluftgitter


Gleichwertigkeitskriterien

  • Gleichmässige, einstellbare Divergierung
  • Gitter in verschiedenen Farben wählbar
  • Wahlweise voreingestellte Divergierung
  • Wahlweise verschiedene Anbausätze zum Drosseln und Abgleichen der Gitter
  • Lufttechnische und akustische Daten durch Labormessungen verifiziert
  • Staub und Kratzschutz durch Einzelverpackung
  • Aufgeklebte Schaumstoffdichtung
  • Verschiedene Befestigungssysteme für übliche Anwendungsbereiche
  • Materialien aus Edelstahl mit veredelter Oberfläche


Fabrikat der Ausschreibung

TROX HESCO Schweiz AG

Serie

DGX


DGXRV/500 × 100/AG////44/S9
||||||||||||
123456789101112
1 Serie
DGX Diffusionsgitter Edelstahl

2 Variante
Keine Eintragung: Einzelgitter
E Endstück
M Mittelstück

3 Ausführung
Keine Eintragung: Wand-, Brüstungs- und Kanaleinbau
R Einbau in runde Luftleitungen (große Rohrdurchmesser)
RA Einbau in runde Luftleitungen mit kleinem Ø und Zusatzabbug (kleine Rohrdurchmesser)

4 Frontrahmen
Keine Eintragung: Profil 25 × 40 mm mit Facette
F01 Profil 5 × 40 mm ohne Facette
F02 Profil 10 × 40 mm ohne Facette
F03 Profil 10 × 40 mm mit Facette
F04 Profil 15 × 40 mm ohne Facette
F05 Profil 15 × 40 mm mit Facette
F06 Profil 20 × 40 mm ohne Facette
F07 Profil 20 × 40 mm mit Facette
F08 Profil 25 × 40 mm ohne Facette
F09 Profil 30 × 40 mm mit Facette
F10 Profil 35 × 40 mm mit Facette
F11 ohne Rand

5 Lamellenanordnung
V Frontlamelle vertikal
VH Frontlamelle vertikal, Strahllenkung horizontal

6 Nenngröße [mm]
Breite × Höhe angeben

7 Anbausatz
Für Zuluft und Abluft geeignet
Keine Eintragung: ohne Anbausatz (nur Frontgitter)
AG Drosselelement, Lamellen gegenläufig gekoppelt
AS Schlitzschieber (parallele Schieberdrossel)
AB Abschöpfblech

Nur für Zuluft geeignet
SAS schräger Schlitzschieber
LB Lochblech

8 Lochblechvariante
Nur mit Anbausatz LB
R40 rostfrei, 35 – 40 % freier Lüftungsquerschnitt

9 Filter
Für Abluft geeignet
Keine Eintragung: ohne Filterelement
EF mit Filterelement (nur ohne Anbausatz oder mit Anbausatz AS, AG)

10 Befestigung
Keine Eintragung: Warzenlochung im Frontrahmen
SL schraubenlose Befestigung (lose mitgelieferte Klemmfedern)
NO keine werkseitige Befestigungsoption

11 Ausströmung
Keine Eintragung: divergierend 0°
44 divergierend 44°
84 divergierend 84°
110 divergierend 110°
140 divergierend 140°
GEG gegeneinander

12 Oberfläche
S9 chemisch gebeizt (Standard)
S8 elektropoliert
P1 pulverbeschichtet, RAL-CLASSIC-Farbton angeben, Glanzgrad angeben
PS pulverbeschichtet, NCS-Farbton angeben, Glanzgrad angeben
OO ohne Oberflächenbehandlung


Bestellbeispiel: DGX-R-V/500×100/AS/EF/NO/S9

SerieDGX – Diffusionsgitter Edelstahl
VarianteEinzelgitter
AusführungEinbau in runde Luftleitungen (große Rohrdurchmesser)
FrontrahmenProfil 25 × 40 mm mit Facette
LamellenanordnungFrontlamelle vertikal
Nenngröße [mm]Breite 500, Höhe 100
AnbausatzSchlitzschieber (parallele Schieberdrossel)
Filtermit Filterelement
Befestigungkeine werkseitige Befestigungsoption
Ausströmungdivergierend 0°
Oberflächechemisch gebeizt

Downloads

Produktinfos

Zertifikate

Betriebsanleitungen

Referenzen

Berggasthof Platzlalm - Kaltenbach

  • Aufgabe
  • Lösung
  • Ergebnis

Hochzillertal - Berggasthof Platzlalm

Luxus mal anders. Es muss nicht immer ein 5-Sterne Hotel sein, auch eine Berghütte kann hohen Komfort bieten.

Mitten im beliebten Skigebiet Hochfügen am Hochzillertal liegt der Berggasthof Platzlalm nahe der Zillertaler Höhenstrasse. Die Skihütte bietet 30 Übernachtungsmöglichkeiten, eine tolle Sonnenterasse und zum Entspannen eine eigene Sauna. Und das alles in rund 1800 Metern Höhe.



Sowohl traditionelle als auch moderne Gestaltungselemente strahlen eine angenehm warme Atmosphäre aus. Man fühlt sich einfach wohl.

TROX Komponenten sorgen für Wohlfühlklima

Unter anderem wurden Dralldurchlässe, Lüftungsgitter, Lüftungsventile, Brandschutzklappen und Volumenstromregler aus dem Hause TROX eingebaut. Die Produkte sind unter anderem  im Bereich der Bar und im Speise- und Aufenthaltsraum integriert. Bei dem Einbau wurde nicht nur darauf geachtet, dass lufttechnischen und akustischen Anforderungen eingehalten werden.  Auch optisch musste sich die sichtbare Lufttechnik  dem  Ambiente aus Altholz in den Innenräumen und Stuben anpassen, was TROX mit seinen Lüftungsgittern perfekt gelungen ist.

TROX Produkte im Skigebiet Hochfügen



Durch den Einbau von TROX Komponenten wird das Wohlbefinden der Gäste trotz zeitweise eisiger Temperaturen realisiert, auch die Sicherheit wird mit den bewährten TROX Brandschutzklappen gewährleistet. TROX Produkte sorgen für ein gutes Raumklima und damit auch für eine angenehme Atmosphäre - selbst in der kalten Jahreszeit und auf  1.800m Höhe.

Download

Produktbroschüre T 1.1/1/D/2 Lüftungsgitter



production {"x-frame-options"=>"SAMEORIGIN", "x-xss-protection"=>"1; mode=block", "x-content-type-options"=>"nosniff", "x-download-options"=>"noopen", "x-permitted-cross-domain-policies"=>"none", "referrer-policy"=>"strict-origin-when-cross-origin", "strict-transport-security"=>"max-age=31536000; includeSubDomains", "content-type"=>"text/html; charset=utf-8"}

Seite teilen

Diese Seite weiterempfehlen

Hier haben Sie die Möglichkeit diese Seite als Link weiter zu empfehlen.

Mit Stern (*) markierte Felder sind Pflichtfelder.

Kontakt

Vielen dank für Ihre Nachricht!

Ihre Empfehlung wurde verschickt und sollte jeden Moment beim Empfänger eingehen.

Kontakt

Wir sind für Sie da

Bitte spezifizieren Sie das Thema Ihrer Anfrage und Ihre Kontaktdaten.
Tel.: +41 55 250 71 11 | Fax: +41 55 250 73 10

Mit Stern (*) markierte Felder sind Pflichtfelder.

Kontakt

Vielen Dank für Ihre Nachricht!

Ihre Nachricht in ist bei uns eingegangen und wird bearbeitet.
Unsere Abteilung für Service-Anfragen wird sich in Kürze mit Ihnen in Verbindung setzten.
Für allgemeine Fragen zu Produkten und Services erreichen Sie uns auch unter:
Tel.: +41 55 250 71 11 | Fax: +41 55 250 73 10

Kontakt

Wir sind für Sie da

Bitte spezifizieren Sie das Thema Ihrer Anfrage und Ihre Kontaktdaten.
Tel.: +41 55 250 71 11 | Fax: +41 55 250 73 10

Anhang (max. 10MB)

Mit Stern (*) markierte Felder sind Pflichtfelder.

Kontakt

Vielen Dank für Ihre Nachricht!

Ihre Nachricht in ist bei uns eingegangen und wird bearbeitet.
Unsere Abteilung für Service-Anfragen wird sich in Kürze mit Ihnen in Verbindung setzten.
Für allgemeine Fragen zu Produkten und Services erreichen Sie uns auch unter:
Tel.: +41 55 250 71 11 | Fax: +41 55 250 73 10
