Servomoteur LM24A


00132540_0
Volet de dosage avec servomoteur


00132537_0
Servomoteur à action rapide


00131950_0
00132540_0
00132537_0

SERVOMOTEURS 2 POSITIONS

Pour l'ouverture et la fermeture de volets de dosage dans les systèmes de conditionnement d'air

Servomoteurs pour les volets de dosage Type JZ, JZ-AL, JZ-LL, JZ-LL-AL, JZ-HL, JZ-HL-AL

  • Changement de la position des ailettes dans deux situations de fonctionnement différentes
  • Tension électrique 24 V AC/DC ou 230 V AC
  • Signal d'entrée : commande à 1 fil ou à 2 fils (3 points)
  • Butées mécaniques
  • Remplacement sur site possible


Équipements et accessoires en option

  • Servomoteurs à action rapide
  • Commutateur auxiliaire

Application

Application

  • Servomoteurs d'ouverture et de fermeture
  • Ouverture et fermeture des volets de dosage type JZ, JZ-AL, JZ-LL, JZ-LL-AL, JZ-HL, JZ-HL-AL

Application

  • Servomoteurs d'ouverture et de fermeture
  • Ouverture et fermeture des volets de dosage type JZ, JZ-AL, JZ-LL, JZ-LL-AL, JZ-HL, JZ-HL-AL

Description

Pièces et caractéristiques

  • Butées mécaniques pour régler les positions des clapets
  • Servomoteurs avec protection de surcharge
  • Signal d'entrée: commande à 1 fil ou à 2 fils (3 points, ouvert/fermé)
  • Commutateur auxiliaire en option pour déclencher les positions de fin de course
  • Débrayage manuel par bouton-poussoir

Pièces et caractéristiques

  • Butées mécaniques pour régler les positions des clapets
  • Servomoteurs avec protection de surcharge
  • Signal d'entrée: commande à 1 fil ou à 2 fils (3 points, ouvert/fermé)
  • Commutateur auxiliaire en option pour déclencher les positions de fin de course
  • Débrayage manuel par bouton-poussoir

Information technique

Fonction

  • Fonction

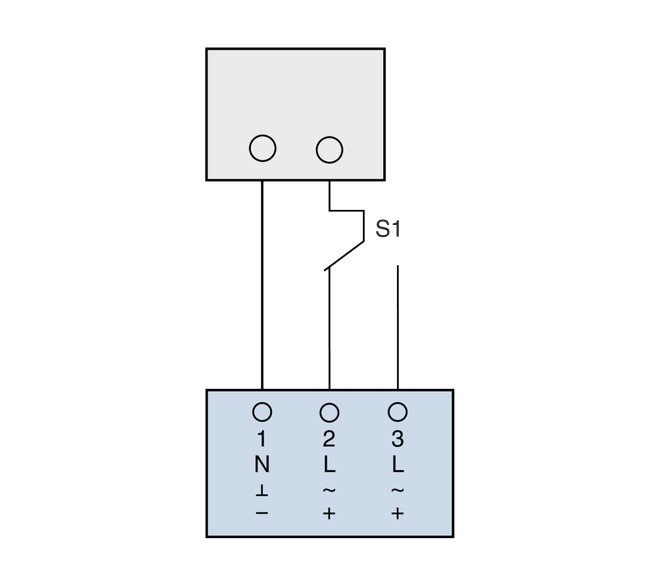

Commande à 1 fil
00134358_0
Fonctions de commutation
S1 ouvert : Sens de rotation 1
S1 fermé : Sens de rotation 2


00134358_0
00105295_0.
00105289_0.

Fonctionnement

Le servomoteur règle les lamelles du volet de dosage en position ouverte ou fermée.

Possibilité d'utiliser une commande à 1 fil ou à 2 fils (3 points)

La commande à 1 fil est une commande ouverture/fermeture.

Fonctionnement

Le servomoteur règle les lamelles du volet de dosage en position ouverte ou fermée.

Possibilité d'utiliser une commande à 1 fil ou à 2 fils (3 points)

La commande à 1 fil est une commande ouverture/fermeture.

Modèles, 24 V, 230 V, Commutateur auxiliaire

  • Modèles
  • 24 V
  • 230 V
  • Commutateur auxiliaire

Toutes les options sont définies avec le code de commande du volet de dosage.

Servomoteurs pour volets de dosage trox_blau20 Détails du code de commande Servomoteur Servomoteur Commutateur auxiliaire Commutateur auxiliaire Couple Tension d'alimentation trox_blau20 Détails du code de commande Numéro de pièce Type Numéro de pièce Type Couple Tension d'alimentation trox_blau20

Z12

M466DD6

SM230A

–

–

20 Nm

100 – 240 V AC

 trox_blau20

Z13

M466DG3

GM230A

–

–

40 Nm

100 – 240 V AC

 trox_blau20

Z14

M466DD5

SM24A

–

–

20 Nm

24 V

 trox_blau20

Z15

M466DG1

GM24A

–

–

40 Nm

24 V

 trox_blau20

Z16

M466DD6

SM230A

M536AI3

S2A

20 Nm

100 – 240 V AC

 trox_blau20

Z17

M466DG3

GM230A

M536AI3

S2A

40 Nm

100 – 240 V AC

 trox_blau20

Z18

M466DD5

SM24A

M536AI3

S2A

20 Nm

24 V

 trox_blau20

Z19

M466DG1

GM24A

M536AI3

S2A

40 Nm

24 V

 trox_blau20

Z42

M466DU4

LM230A

–

–

5 Nm

100 – 240 V AC

 trox_blau20

Z43

M466EM8

NM230A

–

–

10 Nm

100 – 240 V AC

 trox_blau20

Z44

M466DU5

LM24A

–

–

5 Nm

24 V

 trox_blau20

Z45

M466EM9

NM24A

–

–

10 Nm

24 V

 trox_blau20

Z46

M466DU4

LM230A

M536AI3

S2A

5 Nm

100 – 240 V AC

 trox_blau20

Z47

M466EM8

NM230A

M536AI3

S2A

10 Nm

100 – 240 V AC

 trox_blau20

Z48

M466DU5

LM24A

M536AI3

S2A

5 Nm

24 V

 trox_blau20

Z49

M466EM9

NM24A

M536AI3

S2A

10 Nm

24 V
Servomoteurs à action rapide pour les volets de dosage trox_blau20 Détails du code de commande Servomoteur Servomoteur Commutateur auxiliaire Commutateur auxiliaire Couple Tension d'alimentation trox_blau20 Détails du code de commande Numéro de pièce Type Numéro de pièce Type Couple Tension d'alimentation trox_blau20

ZS21

M466EU4

SMQ24A

–

–

16 Nm

24 V

 trox_blau20

ZS22

M466EU4

SMQ24A

M536AI3

S2A

16 Nm

24 V

Servomoteurs pour volets de dosage

Détails du code de commande Servomoteur Commutateur auxiliaire Couple Tension d'alimentation
Détails du code de commande Numéro de pièce Type Numéro de pièce Type Couple Tension d'alimentation

Z12

M466DD6

SM230A

–

–

20 Nm

100 – 240 V AC

Z13

M466DG3

GM230A

–

–

40 Nm

100 – 240 V AC

Z14

M466DD5

SM24A

–

–

20 Nm

24 V

Z15

M466DG1

GM24A

–

–

40 Nm

24 V

Z16

M466DD6

SM230A

M536AI3

S2A

20 Nm

100 – 240 V AC

Z17

M466DG3

GM230A

M536AI3

S2A

40 Nm

100 – 240 V AC

Z18

M466DD5

SM24A

M536AI3

S2A

20 Nm

24 V

Z19

M466DG1

GM24A

M536AI3

S2A

40 Nm

24 V

Z42

M466DU4

LM230A

–

–

5 Nm

100 – 240 V AC

Z43

M466EM8

NM230A

–

–

10 Nm

100 – 240 V AC

Z44

M466DU5

LM24A

–

–

5 Nm

24 V

Z45

M466EM9

NM24A

–

–

10 Nm

24 V

Z46

M466DU4

LM230A

M536AI3

S2A

5 Nm

100 – 240 V AC

Z47

M466EM8

NM230A

M536AI3

S2A

10 Nm

100 – 240 V AC

Z48

M466DU5

LM24A

M536AI3

S2A

5 Nm

24 V

Z49

M466EM9

NM24A

M536AI3

S2A

10 Nm

24 V


Servomoteurs à action rapide pour les volets de dosage

Détails du code de commande Servomoteur Commutateur auxiliaire Couple Tension d'alimentation
Détails du code de commande Numéro de pièce Type Numéro de pièce Type Couple Tension d'alimentation

ZS21

M466EU4

SMQ24A

–

–

16 Nm

24 V

ZS22

M466EU4

SMQ24A

M536AI3

S2A

16 Nm

24 V


Servomoteur SM24A
00132767_0


00132767_0
00132770_0
00131950_0
00132776_0
00134025_0
00266194_0

Application

  • Servomoteurs 24 V d'ouverture et de fermeture
  • Ouverture et fermeture des volets de dosage type JZ, JZ-AL, JZ-LL, JZ-LL-AL, JZ-HL, JZ-HL-AL

Modèles

  • Z14 : Servomoteur SM24A
  • Z15 : Servomoteur GM24A
  • Z18 : Servomoteur SM24A avec contact auxiliaire S2A
  • Z19 : Servomoteur SM24A avec contact auxiliaire S2A
  • Z44: Servomoteur LM24A
  • Z45 : Servomoteur NM24A
  • Z48 : Servomoteur LM24A avec contact auxiliaire S2A
  • Z49 : Servomoteur NM24A avec contact auxiliaire S2A
  • ZS21 : Servomoteur SMQ24A
  • ZS22 : Servomoteur SMQ24A avec contact auxiliaire S2A

Pièces et caractéristiques

  • Tension électrique 24 V AC/DC
  • Commande à 1 fil ou à 2 fils (3 points)
  • Butées mécaniques
  • Possibilité d'inversion du sens de déplacement
  • Débrayage manuel par bouton-poussoir

Application

  • Servomoteurs 24 V d'ouverture et de fermeture
  • Ouverture et fermeture des volets de dosage type JZ, JZ-AL, JZ-LL, JZ-LL-AL, JZ-HL, JZ-HL-AL

Modèles

  • Z14 : Servomoteur SM24A
  • Z15 : Servomoteur GM24A
  • Z18 : Servomoteur SM24A avec contact auxiliaire S2A
  • Z19 : Servomoteur SM24A avec contact auxiliaire S2A
  • Z44: Servomoteur LM24A
  • Z45 : Servomoteur NM24A
  • Z48 : Servomoteur LM24A avec contact auxiliaire S2A
  • Z49 : Servomoteur NM24A avec contact auxiliaire S2A
  • ZS21 : Servomoteur SMQ24A
  • ZS22 : Servomoteur SMQ24A avec contact auxiliaire S2A

Pièces et caractéristiques

  • Tension électrique 24 V AC/DC
  • Commande à 1 fil ou à 2 fils (3 points)
  • Butées mécaniques
  • Possibilité d'inversion du sens de déplacement
  • Débrayage manuel par bouton-poussoir

Servomoteur SM24A trox_blau20

Tension électrique (AC)

24 V AC ± 20 %, 50/60 Hz

 trox_blau20

Tension électrique (DC)

24 V DC −10 %, +20 %

 trox_blau20

Puissance nominale (AC)

6 VA max.

 trox_blau20

Puissance nominale (DC)

4 W max.

 trox_blau20

Couple

20 Nm

 trox_blau20

Temps de fonctionnement pour 90°

150 s

 trox_blau20

Signal d'entrée

Commande à 1 fil ou à 2 fils (3 points)

 trox_blau20

Câble de raccordement

3 × 0,75 mm², 1 m de long

 trox_blau20

Classe de sécurité CEI

III (très basse tension de sécurité)

 trox_blau20

Niveau de protection

IP 54

 trox_blau20

Conformité CE

CEM selon 2014/30/EU, RoHS 2011/65/EU

 trox_blau20

Température de fonctionnement

–30 to 50 °C

 trox_blau20

Poids

1,0 kg
Servomoteur GM24A trox_blau20

Tension électrique (AC)

24 V AC ± 20 %, 50/60 Hz

 trox_blau20

Tension électrique (DC)

24 V DC ± 20 %

 trox_blau20

Puissance nominale (AC)

6 VA max.

 trox_blau20

Puissance nominale (DC)

4 W max.

 trox_blau20

Couple

40 Nm

 trox_blau20

Temps de fonctionnement pour 90°

150 s

 trox_blau20

Signal d'entrée

Commande à 1 fil ou à 2 fils (3 points)

 trox_blau20

Câble de raccordement

3 × 0,75 mm², 1 m de long

 trox_blau20

Classe de sécurité CEI

III (très basse tension de sécurité)

 trox_blau20

Niveau de protection

IP 54

 trox_blau20

Conformité CE

CEM selon 2014/30/EU, RoHS 2011/65/EU

 trox_blau20

Température de fonctionnement

–30 to 50 °C

 trox_blau20

Poids

1,7 kg

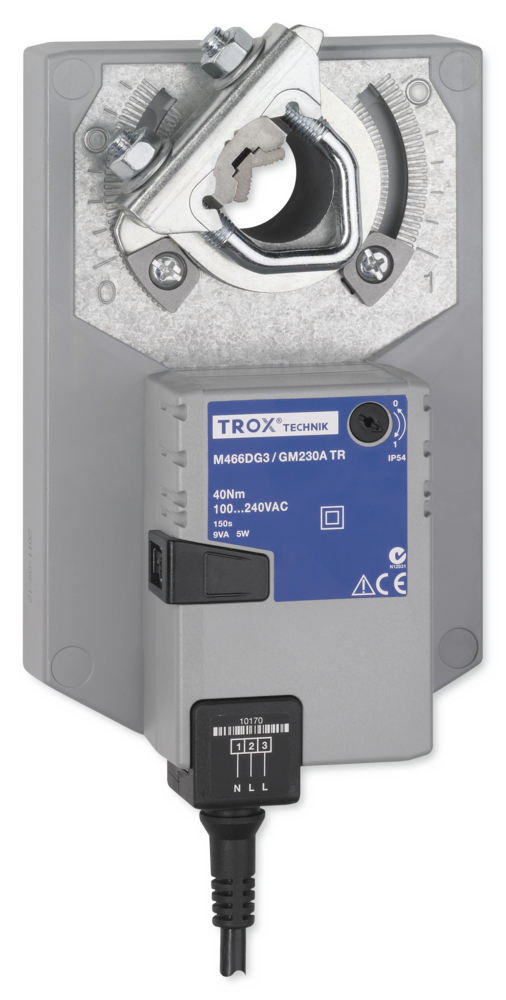

Servomoteurs LM24A et LM24A-F trox_blau20

Tension électrique (AC)

24 V AC ± 20 %, 50/60 Hz

 trox_blau20

Tension électrique (DC)

24 V DC ± 20 %

 trox_blau20

Consommation électrique - charge

1 W

 trox_blau20

Consommation électrique - veille

0.2 W

 trox_blau20

Puissance nominale

1,5 VA

 trox_blau20

Couple

5 Nm

 trox_blau20

Temps de fonctionnement pour 90°

150 s

 trox_blau20

Signal d'entrée

Commande à 1 fil ou à 2 fils (3 points)

 trox_blau20

Câble de raccordement

3 × 0,75 mm², 1 m de long

 trox_blau20

Classe de sécurité CEI

III (très basse tension de sécurité)

 trox_blau20

Niveau de protection

IP 54

 trox_blau20

Conformité CE

CEM selon 2014/30/EU, RoHS 2011/65/EU

 trox_blau20

Température de fonctionnement

–30 to 50 °C

 trox_blau20

Poids

0,5 kg
Servomoteur NM24A trox_blau20

Tension électrique (AC)

24 V AC ± 20 %, 50/60 Hz

 trox_blau20

Tension électrique (DC)

24 V DC ±20 %

 trox_blau20

Puissance nominale (AC)

3.5 VA max.

 trox_blau20

Puissance nominale (DC)

1,5 W max.

 trox_blau20

Couple

10 Nm

 trox_blau20

Temps de fonctionnement pour 90°

150 s

 trox_blau20

Signal d'entrée

Commande à 1 fil ou à 2 fils (3 points)

 trox_blau20

Câble de raccordement

3 × 0,75 mm², 1 m de long

 trox_blau20

Classe de sécurité CEI

III (très basse tension de sécurité)

 trox_blau20

Niveau de protection

IP 54

 trox_blau20

Conformité CE

CEM selon 2014/30/EU, RoHS 2011/65/EU

 trox_blau20

Température de fonctionnement

–30 to 50 °C

 trox_blau20

Poids

0,75 kg
Servomoteur à action rapide SMQ24A trox_blau20

Tension électrique (AC)

24 V AC ± 20 %, 50/60 Hz

 trox_blau20

Tension électrique (DC)

24 V DC −10 %, +20 %

 trox_blau20

Puissance nominale (AC)

26 VA max.

 trox_blau20

Puissance nominale (DC)

15 W max.

 trox_blau20

Couple

16 Nm

 trox_blau20

Temps de fonctionnement pour 90°

7 s

 trox_blau20

Signal d'entrée

Commande à 1 fil

 trox_blau20

Câble de raccordement

3 × 0,75 mm², 1 m de long

 trox_blau20

Classe de sécurité CEI

III (très basse tension de sécurité)

 trox_blau20

Niveau de protection

IP 54

 trox_blau20

Conformité CE

CEM selon 2014/30/EU, RoHS 2011/65/EU

 trox_blau20

Température de fonctionnement

–30 à 40 °C

 trox_blau20

Poids

1,7 kg

Servomoteur SM24A

Tension électrique (AC)

24 V AC ± 20 %, 50/60 Hz

Tension électrique (DC)

24 V DC −10 %, +20 %

Puissance nominale (AC)

6 VA max.

Puissance nominale (DC)

4 W max.

Couple

20 Nm

Temps de fonctionnement pour 90°

150 s

Signal d'entrée

Commande à 1 fil ou à 2 fils (3 points)

Câble de raccordement

3 × 0,75 mm², 1 m de long

Classe de sécurité CEI

III (très basse tension de sécurité)

Niveau de protection

IP 54

Conformité CE

CEM selon 2014/30/EU, RoHS 2011/65/EU

Température de fonctionnement

–30 to 50 °C

Poids

1,0 kg


Servomoteur GM24A

Tension électrique (AC)

24 V AC ± 20 %, 50/60 Hz

Tension électrique (DC)

24 V DC ± 20 %

Puissance nominale (AC)

6 VA max.

Puissance nominale (DC)

4 W max.

Couple

40 Nm

Temps de fonctionnement pour 90°

150 s

Signal d'entrée

Commande à 1 fil ou à 2 fils (3 points)

Câble de raccordement

3 × 0,75 mm², 1 m de long

Classe de sécurité CEI

III (très basse tension de sécurité)

Niveau de protection

IP 54

Conformité CE

CEM selon 2014/30/EU, RoHS 2011/65/EU

Température de fonctionnement

–30 to 50 °C

Poids

1,7 kg


Servomoteurs LM24A et LM24A-F

Tension électrique (AC)

24 V AC ± 20 %, 50/60 Hz

Tension électrique (DC)

24 V DC ± 20 %

Consommation électrique - charge

1 W

Consommation électrique - veille

0.2 W

Puissance nominale

1,5 VA

Couple

5 Nm

Temps de fonctionnement pour 90°

150 s

Signal d'entrée

Commande à 1 fil ou à 2 fils (3 points)

Câble de raccordement

3 × 0,75 mm², 1 m de long

Classe de sécurité CEI

III (très basse tension de sécurité)

Niveau de protection

IP 54

Conformité CE

CEM selon 2014/30/EU, RoHS 2011/65/EU

Température de fonctionnement

–30 to 50 °C

Poids

0,5 kg


Servomoteur NM24A

Tension électrique (AC)

24 V AC ± 20 %, 50/60 Hz

Tension électrique (DC)

24 V DC ±20 %

Puissance nominale (AC)

3.5 VA max.

Puissance nominale (DC)

1,5 W max.

Couple

10 Nm

Temps de fonctionnement pour 90°

150 s

Signal d'entrée

Commande à 1 fil ou à 2 fils (3 points)

Câble de raccordement

3 × 0,75 mm², 1 m de long

Classe de sécurité CEI

III (très basse tension de sécurité)

Niveau de protection

IP 54

Conformité CE

CEM selon 2014/30/EU, RoHS 2011/65/EU

Température de fonctionnement

–30 to 50 °C

Poids

0,75 kg


Servomoteur à action rapide SMQ24A

Tension électrique (AC)

24 V AC ± 20 %, 50/60 Hz

Tension électrique (DC)

24 V DC −10 %, +20 %

Puissance nominale (AC)

26 VA max.

Puissance nominale (DC)

15 W max.

Couple

16 Nm

Temps de fonctionnement pour 90°

7 s

Signal d'entrée

Commande à 1 fil

Câble de raccordement

3 × 0,75 mm², 1 m de long

Classe de sécurité CEI

III (très basse tension de sécurité)

Niveau de protection

IP 54

Conformité CE

CEM selon 2014/30/EU, RoHS 2011/65/EU

Température de fonctionnement

–30 à 40 °C

Poids

1,7 kg


Servomoteur SM230A
00132769_0


00132769_0
00132772_0
00131949_0
00132775_0
00266200_0

Application

  • Servomoteurs 230 V d'ouverture et de fermeture
  • Ouverture et fermeture des volets de dosage type JZ, JZ-AL, JZ-LL, JZ-LL-AL, JZ-HL, JZ-HL-AL

Modèles

  • Z12 : Servomoteur SM230A
  • Z13 : Servomoteur GM230A
  • Z16 : Servomoteur SM230A avec contact auxiliaire S2A
  • Z17 : Servomoteur SM230A avec contact auxiliaire S2A
  • Z42 : Servomoteur LM230A
  • Z43 : Servomoteur NM230A
  • Z46 : Servomoteur LM230A avec contact auxiliaire S2A
  • Z47 : Servomoteur NM230A avec contact auxiliaire S2A

Pièces et caractéristiques

  • Tension électrique 100 – 240 V AC
  • Commande à 1 fil ou à 2 fils (3 points)
  • Butées mécaniques
  • Possibilité d'inversion du sens de déplacement
  • Débrayage manuel par bouton-poussoir

Application

  • Servomoteurs 230 V d'ouverture et de fermeture
  • Ouverture et fermeture des volets de dosage type JZ, JZ-AL, JZ-LL, JZ-LL-AL, JZ-HL, JZ-HL-AL

Modèles

  • Z12 : Servomoteur SM230A
  • Z13 : Servomoteur GM230A
  • Z16 : Servomoteur SM230A avec contact auxiliaire S2A
  • Z17 : Servomoteur SM230A avec contact auxiliaire S2A
  • Z42 : Servomoteur LM230A
  • Z43 : Servomoteur NM230A
  • Z46 : Servomoteur LM230A avec contact auxiliaire S2A
  • Z47 : Servomoteur NM230A avec contact auxiliaire S2A

Pièces et caractéristiques

  • Tension électrique 100 – 240 V AC
  • Commande à 1 fil ou à 2 fils (3 points)
  • Butées mécaniques
  • Possibilité d'inversion du sens de déplacement
  • Débrayage manuel par bouton-poussoir

Servomoteur SM230A trox_blau20

Tension d'alimentation

100 – 240 V AC –15 % +10 %, 50/60 Hz

 trox_blau20

Puissance nominale

6 VA max.

 trox_blau20

Couple

20 Nm

 trox_blau20

Temps de fonctionnement pour 90°

150 s

 trox_blau20

Signal d'entrée

Commande à 1 fil ou à 2 fils (3 points)

 trox_blau20

Câble de raccordement

3 × 0,75 mm², 1 m de long

 trox_blau20

Classe de sécurité CEI

II (isolation de protection)

 trox_blau20

Niveau de protection

IP 54

 trox_blau20

Conformité CE

CEM 2014/30/EU, basse tension conformément à 2014/35/EU, RoHS to 2011/65/EU

 trox_blau20

Température de fonctionnement

–30 to 50 °C

 trox_blau20

Poids

1,0 kg
Servomoteur GM230A trox_blau20

Tension d'alimentation

100 – 240 V AC –15 % +10 %, 50/60 Hz

 trox_blau20

Puissance nominale

9 VA max.

 trox_blau20

Couple

40 Nm

 trox_blau20

Temps de fonctionnement pour 90°

150 s

 trox_blau20

Signal d'entrée

Commande à 1 fil ou à 2 fils (3 points)

 trox_blau20

Câble de raccordement

3 × 0,75 mm², 1 m de long

 trox_blau20

Classe de sécurité CEI

II (isolation de protection)

 trox_blau20

Niveau de protection

IP 54

 trox_blau20

Conformité CE

CEM 2014/30/EU, basse tension conformément à 2014/35/EU, RoHS to 2011/65/EU

 trox_blau20

Température de fonctionnement

–30 to 50 °C

 trox_blau20

Poids

1,7 kg
Servomoteur LM230A et LM230A-F trox_blau20

Tension d'alimentation

100 – 240 V AC –15 % +10 %, 50/60 Hz

 trox_blau20

Consommation électrique - charge

1,5 W

 trox_blau20

Consommation électrique - veille

0,5 W

 trox_blau20

Puissance nominale

3,5 VA

 trox_blau20

Couple

5 Nm

 trox_blau20

Temps de fonctionnement pour 90°

150 s

 trox_blau20

Signal d'entrée

Commande à 1 fil ou à 2 fils (3 points)

 trox_blau20

Câble de raccordement

3 × 0,75 mm², 1 m de long

 trox_blau20

Classe de sécurité CEI

II (isolation de protection)

 trox_blau20

Niveau de protection

IP 54

 trox_blau20

Conformité CE

CEM 2014/30/EU, basse tension conformément à 2014/35/EU, RoHS to 2011/65/EU

 trox_blau20

Température de fonctionnement

–30 to 50 °C

 trox_blau20

Poids

0,5 kg
Servomoteur NM230A trox_blau20

Tension d'alimentation

100 – 240 V AC –15 % +10 %, 50/60 Hz

 trox_blau20

Puissance nominale

5,5 VA max.

 trox_blau20

Couple

10 Nm

 trox_blau20

Temps de fonctionnement pour 90°

150 s

 trox_blau20

Signal d'entrée

Commande à 1 fil ou à 2 fils (3 points)

 trox_blau20

Câble de raccordement

3 × 0,75 mm², 1 m de long

 trox_blau20

Classe de sécurité CEI

II (isolation de protection)

 trox_blau20

Niveau de protection

IP 54

 trox_blau20

Conformité CE

CEM 2014/30/EU, basse tension conformément à 2014/35/EU, RoHS to 2011/65/EU

 trox_blau20

Température de fonctionnement

–30 to 50 °C

 trox_blau20

Poids

0,75 kg

Servomoteur SM230A

Tension d'alimentation

100 – 240 V AC –15 % +10 %, 50/60 Hz

Puissance nominale

6 VA max.

Couple

20 Nm

Temps de fonctionnement pour 90°

150 s

Signal d'entrée

Commande à 1 fil ou à 2 fils (3 points)

Câble de raccordement

3 × 0,75 mm², 1 m de long

Classe de sécurité CEI

II (isolation de protection)

Niveau de protection

IP 54

Conformité CE

CEM 2014/30/EU, basse tension conformément à 2014/35/EU, RoHS to 2011/65/EU

Température de fonctionnement

–30 to 50 °C

Poids

1,0 kg


Servomoteur GM230A

Tension d'alimentation

100 – 240 V AC –15 % +10 %, 50/60 Hz

Puissance nominale

9 VA max.

Couple

40 Nm

Temps de fonctionnement pour 90°

150 s

Signal d'entrée

Commande à 1 fil ou à 2 fils (3 points)

Câble de raccordement

3 × 0,75 mm², 1 m de long

Classe de sécurité CEI

II (isolation de protection)

Niveau de protection

IP 54

Conformité CE

CEM 2014/30/EU, basse tension conformément à 2014/35/EU, RoHS to 2011/65/EU

Température de fonctionnement

–30 to 50 °C

Poids

1,7 kg


Servomoteur LM230A et LM230A-F

Tension d'alimentation

100 – 240 V AC –15 % +10 %, 50/60 Hz

Consommation électrique - charge

1,5 W

Consommation électrique - veille

0,5 W

Puissance nominale

3,5 VA

Couple

5 Nm

Temps de fonctionnement pour 90°

150 s

Signal d'entrée

Commande à 1 fil ou à 2 fils (3 points)

Câble de raccordement

3 × 0,75 mm², 1 m de long

Classe de sécurité CEI

II (isolation de protection)

Niveau de protection

IP 54

Conformité CE

CEM 2014/30/EU, basse tension conformément à 2014/35/EU, RoHS to 2011/65/EU

Température de fonctionnement

–30 to 50 °C

Poids

0,5 kg


Servomoteur NM230A

Tension d'alimentation

100 – 240 V AC –15 % +10 %, 50/60 Hz

Puissance nominale

5,5 VA max.

Couple

10 Nm

Temps de fonctionnement pour 90°

150 s

Signal d'entrée

Commande à 1 fil ou à 2 fils (3 points)

Câble de raccordement

3 × 0,75 mm², 1 m de long

Classe de sécurité CEI

II (isolation de protection)

Niveau de protection

IP 54

Conformité CE

CEM 2014/30/EU, basse tension conformément à 2014/35/EU, RoHS to 2011/65/EU

Température de fonctionnement

–30 to 50 °C

Poids

0,75 kg


Commutateur auxiliaire S2A
00131934_0


00131934_0
00114332_0.

Application

  • Commutateur auxiliaire S2A pour enclencher les positions de fin de course des lamelles (positions de fin de course enclenchées sous l'action du servomoteur)
  • Contacts sans tension pour la signalisation ou l'activation des fonctions de commutation
  • Deux commutateurs intégrés, par exemple des lamelles et des clapets OUVERTS et FERMÉS
  • Potentiomètre de réglage des points de commutation

Application

  • Commutateur auxiliaire S2A pour enclencher les positions de fin de course des lamelles (positions de fin de course enclenchées sous l'action du servomoteur)
  • Contacts sans tension pour la signalisation ou l'activation des fonctions de commutation
  • Deux commutateurs intégrés, par exemple des lamelles et des clapets OUVERTS et FERMÉS
  • Potentiomètre de réglage des points de commutation

Commutateur auxiliaire S2A trox_blau20

Type de contact

2 contacts de commutation1)

trox_blau20

Tension de commutation max. (AC)

250 V AC

 trox_blau20

Courant de commutation max. (AC)

3 A (charge ohmique) ; 0,5 A (charge inductive)

 trox_blau20

Tension de commutation max. (DC)

110 V DC

 trox_blau20

Courant de commutation max. (DC)

0,5 A (charge ohmique) ; 0,2 A (charge inductive)

 trox_blau20

Câble de raccordement

6 × 0,75 mm², 1 m de long

 trox_blau20

Classe de sécurité CEI

II (isolation de protection)

 trox_blau20

Niveau de protection

IP 54

 trox_blau20

Conformité CE

CEM 2014/30/EU, basse tension conformément à 2014/35/EU, RoHS to 2011/65/EU

 trox_blau20

Température de fonctionnement

–30 to 50 °C

 trox_blau20

Poids

0,250 kg

1) Si les deux commutateurs auxiliaires sont utilisés, alors les tensions de commutation doivent être les mêmes

Commutateur auxiliaire S2A

Type de contact

2 contacts de commutation1)

Tension de commutation max. (AC)

250 V AC

Courant de commutation max. (AC)

3 A (charge ohmique) ; 0,5 A (charge inductive)

Tension de commutation max. (DC)

110 V DC

Courant de commutation max. (DC)

0,5 A (charge ohmique) ; 0,2 A (charge inductive)

Câble de raccordement

6 × 0,75 mm², 1 m de long

Classe de sécurité CEI

II (isolation de protection)

Niveau de protection

IP 54

Conformité CE

CEM 2014/30/EU, basse tension conformément à 2014/35/EU, RoHS to 2011/65/EU

Température de fonctionnement

–30 to 50 °C

Poids

0,250 kg

1) Si les deux commutateurs auxiliaires sont utilisés, alors les tensions de commutation doivent être les mêmes


Téléchargements

Information produit

  • Options associées - Servomoteurs Ouverture/ Fermeture

    2.9 Mo pdf
production {"X-Frame-Options"=>"SAMEORIGIN", "X-XSS-Protection"=>"1; mode=block", "X-Content-Type-Options"=>"nosniff", "X-Download-Options"=>"noopen", "X-Permitted-Cross-Domain-Policies"=>"none", "Referrer-Policy"=>"strict-origin-when-cross-origin", "Content-Security-Policy"=>"frame-ancestors 'self' https://api.scrivito.com https://punchoutcommerce.com https://www.trox.de https://trox-extern.com https://psp40.onventis.com https://psp22.onventis.com https://trox4u.troxgroup.com", "Strict-Transport-Security"=>"max-age=31536000; includeSubDomains", "Content-Type"=>"text/html; charset=utf-8"}

Partager la page

Recommander cette page

Vous avez la possibilité de recommander cette page en partageant le lien.

Les champs marqués d'une étoile (*) sont obligatoires.

Contact

Merci pour votre message !

Votre recommandation a été envoyée et sera bientôt reçue par le destinataire.

Contact

Nous sommes à votre disposition

Veuillez préciser votre message et le type de demande.
Tel.: +41 26 425 59 00 | Fax: +41 26 425 59 01

Pièce jointe (max. 10MB)
Votre message
Votre message pour

Les champs marqués d'une étoile (*) sont obligatoires.

Contact

Merci pour votre message !

Votre message a été envoyé et sera traité dans les plus brefs délais.
Notre département de traitement des demandes prendra contact avec vous dès que possible.
Pour les questions d'ordre général concernant les produits ou services, vous pouvez aussi nous appeler :
Tel.: +41 26 425 59 00 | Fax: +41 26 425 59 01

Contact

Nous sommes à votre disposition

Veuillez préciser votre message et le type de demande.
Tel.: +41 26 425 59 00 | Fax: +41 26 425 59 01

Pièce jointe (max. 10MB)
Votre message
Votre message pour

Les champs marqués d'une étoile (*) sont obligatoires.

Contact

Merci pour votre message !

Votre message a été envoyé et sera traité dans les plus brefs délais.
Notre département de traitement des demandes prendra contact avec vous dès que possible.
Pour les questions d'ordre général concernant les produits ou services, vous pouvez aussi nous appeler :
Tel.: +41 26 425 59 00 | Fax: +41 26 425 59 01

TROX Logo
En cliquant sur ce bouton, vous nous autorisez à vous offrir une expérience de navigation et d'achat de qualité sur notre site web. Ces cookies comprennent ceux qui sont nécessaires au fonctionnement du site et au contrôle de nos services et applications, ainsi que ceux qui sont utilisés uniquement à des fins statistiques, pour des paramètres de commodité ou pour afficher un contenu personnalisé. Vous pouvez décider quelles catégories vous souhaitez autoriser et vous pouvez ajuster les paramètres d'utilisation des données en fonction de vos propres besoinsS. Veuillez noter que, selon les paramètres que vous avez sélectionnés, toutes les fonctionnalités de la page peuvent ne pas être disponibles. Vous pouvez modifier votre sélection à tout moment.
Cookies réglages
