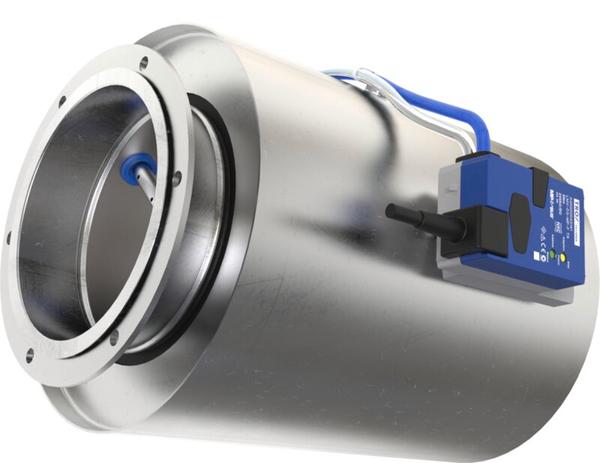

Régulateur Easy,
régulateur Compact
Conforme à VDI 6022
Fuite du caisson
Fuite d'air à volets fermés :
DN 100
DN 125 – 160
DN > 160
Maintenance
Déclaration des produits chimiques
Directive européenne 2011/65/UE (RoHS)Ce produit ou ses variantes sont conformes à la directive européenne 2011/65/UE (RoHS) sur la restriction de l’utilisation de certaines substances dangereuses dans les équipements électriques et électroniques.
Pour plus d'informations, veuillez consulter nos déclarations environnementales de produits.
REACH 1907/2006 (règlement CE REACH) Ce produit ou ses variantes sont conformes aux dispositions du règlement CE n° 1907/2006, également connu sous le nom de REACH (enregistrement, évaluation, autorisation et restriction des substances chimiques). Pour plus d'informations, veuillez consulter nos déclarations environnementales de produits.

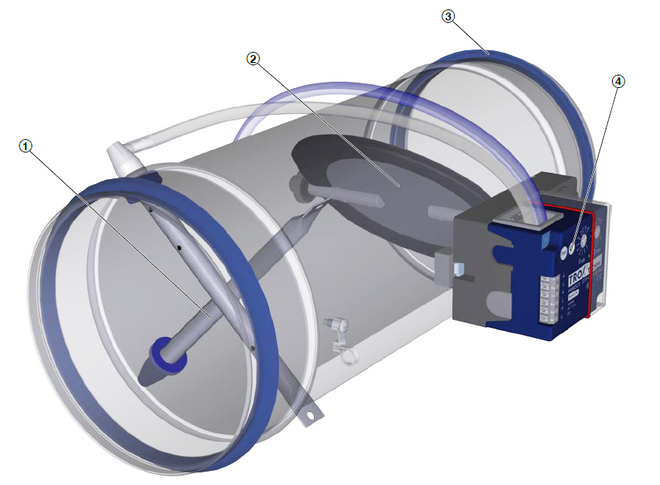

① Sonde de pression effective
② Volet de régulation
③ Joint double lèvres
④ Composants de régulation, par ex. un régulateur Easy

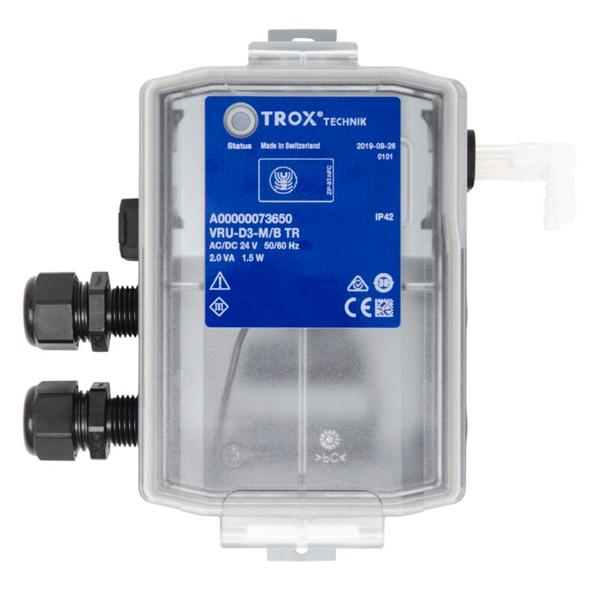

Dimensions nominales | 100 – 400 mm |
Plage de débits volumiques | 34 – 7591 m³/h ou 10 – 2108 l/s |
Plage de régulation du débit volumique (unité pour la mesure dynamique de la pression effective) | env. 10 – 100 % du débit volumique nominal |
Plage de régulation du débit volumique (unité de mesure statique de la pression effective) | Environ 15 à 100 % du débit volumique nominal |
Pression différentielle minimale | Jusqu'à 117 Pa (sans silencieux circulaire) |
Pression différentielle maximale | 1000 Pa |
Température de fonctionnement | 10 à 50 °C |
Texte des spécifications
Unités terminales VAV circulaires pour systèmes à débits variables et constants, compatibles avec le soufflage ou la reprise et disponibles en sept dimensions nominales.
Grande précision de régulation (même avec un coude amont R = 1D).
Unité prête à la mise en service qui comprend les pièces mécaniques et les composants électroniques de régulation.
Chaque unité comprend une sonde de pression différentielle moyenne pour la mesure du débit volumique et un volet de régulation. Composants de régulation montés en usine, complets avec câblage et tuyaux.
Sonde de pression effective avec orifices de mesure de 3 mm, donc insensible à la pollution.
Position du volet de régulation indiquée à l'extérieur au niveau de la rallonge d'arbre. Le volet de régulation est réglé en usine en position ouverte, ce qui permet un débit d'air de ventilation même sans régulation ; ceci ne s'applique pas aux versions avec une position de sécurité définie NC (normalement fermée).
Conforme aux règles d'hygiène des normes EN 16798, Partie 3, VDI 6022, Feuille 1 et DIN 1946, Partie 4.
| TVR | D | 200 | D2 | Easy | ||||
| | | | | | | | | | | ||||
| 1 | 2 | 5 | 6 | 7 |
1 Type
TVR Unité terminale à débit variable VAV
2 Capotage acoustique
Aucune indication : sans capotage acoustiqu
D avec capotage acoustique
5 Dimension nominale [mm]
100, 125, 160, 200, 250, 315, 400
6 Accessoires
Aucune indication : sans accessoires
D2 Joint à lèvre double aux deux extrémités
7 Options associées (composant de régulation)
Easy Régulateur de débit, dynamique, interface analogique, réglage de qᵥmin et qᵥmax avec potentiomètres (fournis sur site)
Exemple de commande : TVR-D/200/D2/Easy
| Type | TVR |
| Capotage acoustique | Avec capotage acoustique |
| Dimension nominale [mm] | 200 |
| Accessoires | Joint à lèvre double aux deux extrémités |
| Options associées (composants de régulation) | Régulateur de débit, dynamique, interface analogique, réglage de qᵥmin et qᵥmax avec potentiomètres (hors fourniture TROX) |
| Type | TVR |
| Capotage acoustique | Sans capotage acoustique |
| Dimension nominale [mm] | 125 |
| Accessoires | Joint à lèvre double aux deux extrémités |
| Options associées (composants de régulation) | Régulateur de débit, dynamique, interface analogique, réglage de qᵥmin et qᵥmax avec potentiomètres (hors fourniture TROX) |
