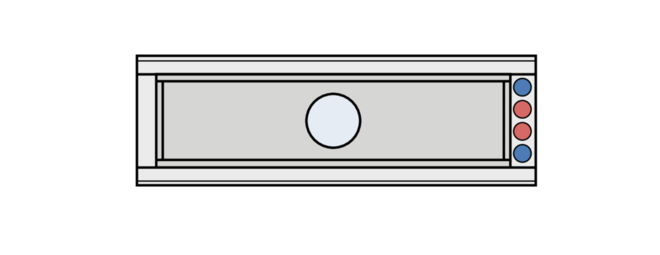

DID300B, Wasseranschlüsse (Darstellung 2-Leiter-System)


00136077_0
DID300B ohne Induktionsgitter


00136276_0
Horizontaler Primärluftstutzen


00136056_0
00132715_0
00137207_0
00137768_0
00136077_0
00136276_0

DID300B

Zweiseitig ausströmender Deckeninduktionsdurchlass 300 mm Nennbreite mit horizontalem Wärmeübertrager

Deckeninduktionsdurchlass zum Heizen und Kühlen mit 2- oder 4-Leiter-Wärmeübertrager zur Integration in verschiedene Deckensysteme

  • Für Raumhöhen bis vorzugsweise 4,00 m
  • Hohe Heiz- und Kühlleistung bei kleinem konditionierten Primärluftvolumenstrom und geringem Schallleistungspegel
  • Hoher Komfort durch niedrige Luftgeschwindigkeit im Aufenthaltsbereich
  • 3 Düsenvarianten zur bedarfsabhängigen optimalen Induktion
  • Horizontaler oder vertikaler Primärluftanschlussstutzen
  • Abnehmbares Induktionsgitter


Optionale Ausstattung und Zubehör

  • Regelung
  • Zusatzgehäuse für Abluft
  • Schwarz lackierter Wärmeübertrager
  • Vielfältige Pulverbeschichtungen z. B. nach RAL CLASSIC-Farbskala

Anwendung

Anwendung

  • Deckeninduktionsdurchlässe der Serie DID300 B zur Integration in verschiedene Deckensysteme bei Raumhöhen bis vorzugsweise 4,00 m
  • Durch die geringe Bauhöhe von 210 mm für niedrige Zwischendeckenhöhen, z. B. bei Revitalisierungsprojekten, geeignet
  • 2- oder 4-Leiter-Wärmeübertrager ermöglichen eine komfortable Raumtemperierung bei kleinem konditionierten Primärluftvolumenstrom
  • Energetische Vorteile von Wasser als Medium zum Heizen und Kühlen werden genutzt

Besondere Merkmale

  • Horizontaler oder vertikaler Primärluftstutzen
  • Horizontaler Wärmeübertrager als 2- oder 4-Leiter-System
  • Innenliegendes Düsenblech mit gestanzten Düsen (nicht brennbar)
  • Wasseranschluss stirnseitig, Cu-Rohr (Durchmesser) 12 mm, glattes Rohrende oder Außengewinde oder Überwurf G½", flachdichtend

Nenngrößen

  • 900, 1200, 1500, 1800, 2100, 2400, 2700, 3000 mm (3000 mm nur ohne Zusatzgehäuse)

Beschreibung

Varianten

Wärmeübertrager

  • 2: 2-Leiter-Systeme
  • 4: 4-Leiter-Systeme


Düsenvarianten

  • K: Klein
  • M: Mittel
  • G: Groß

Ausführung

  • Pulverbeschichtet RAL 9010, reinweiß, Glanzgrad 50 %
  • P1: Pulverbeschichtet in weiteren RAL-Farbtönen, Glanzgrad 70 %
  • P1: Pulverbeschichtet RAL 9006, weißaluminium, Glanzgrad 30 %

Anbauteile

  • Zusatzgehäuse für Abluft mit horizontalem oder vertikalem Luftanschlussstutzen
  • Wasseranschluss A1: Außengewinde G½", flachdichtend
  • Wasseranschluss A2: Überwurf G½", flachdichtend

Zubehör

  • Auflagewinkel für Einbau in Bandrasterdecke

Ergänzende Produkte

  • Anschlussschläuche
  • Regelung bestehend aus Raumbediengerät inklusive Regler mit integriertem Raumtemperaturfühler, Ventilen und Ventilantrieben sowie den Rücklaufverschraubungen
  • Regelung X-AIRCONTROL

Konstruktionsmerkmale

  • Luftanschlussstutzen passend für runde Luftleitungen nach EN 1506 bzw. EN 13180
  • 4 Aufhängepunkte zur kundenseitigen Befestigung
  • Düsen in 3 Größen zur bedarfsabhängigen, optimalen Induktion
  • Optional zusätzliches Gehäuse für Abluft mit horizontalem Luftanschlussstutzen auf gleicher oder gegenüberliegender Seite oder vertikalem Luftanschlussstutzen

Materialien und Oberflächen

  • Gehäuse, Frontrahmen, Düsenblech und perforiertes Induktionsgitter aus verzinktem Stahlblech
  • Wärmeübertrager aus Kupferrohren und Aluminiumlamellen
  • Sichtflächen pulverbeschichtet, reinweiß (RAL 9010) oder in einem anderen RAL-Farbton
  • Wärmeübertrager wahlweise schwarz (RAL 9005)
  • Düsenblech pulverbeschichtet, schwarz (RAL 9005)
  • Zusatzgehäuse für Abluft inklusive Luftanschlussstutzen aus Stahlblech verzinkt

Normen und Richtlinien

  • Produkte sind unter der Nummer 09.12.432 nach Eurovent-zertifiziert und auf den Eurovent-Internetseiten aufgelistet
  • Hygienekonformitätserklärung nach VDI 6022

Instandhaltung

  • Keine beweglichen Bauteile, daher wartungsarm
  • Wärmeübertrager kann bei Bedarf mit Industriestaubsaugern abgesaugt werden
  • Es gilt die VDI 6022 Blatt 1 – Hygienische Anforderungen an raumlufttechnische Anlagen

Technische Information

Funktion, Technische Daten, Schnellauslegung, Ausschreibungstext, Bestellschlüssel, Produktbeziehungen

  • Funktion
  • Technische Daten
  • Schnellauslegung
  • Ausschreibungstext
  • Bestellschlüssel

Funktionsbeschreibung

Deckeninduktionsdurchlässe versorgen den Raum mit zentral aufbereiteter Primärluft (Außenluft) und decken mit Wärmeübertragern die Kühl- und/oder Heizlast ab.

Die Primärluft strömt durch die Düsen, in die Mischkammern, wodurch Sekundärluft induziert wird, die aus dem Raum durch das Induktionsgitter und den horizontalen Wärmeübertrager strömt.

Beide Luftströme vermischen sich und strömen als Zuluft durch die Luftdurchlassschlitze horizontal in den Raum.

Nennlänge

900, 1200, 1500, 1800, 2100, 2400, 2700, 3000 mm

Länge

893 – 3000 mm

Höhe

210 mm

Breite

293 mm

Durchmesser Primärluftstutzen

123/158 mm

Primärluftvolumenstrom

3 – 43 l/s oder 11 – 155 m³/h

Kühlleistung

Bis 1345 W

Heizleistung

Bis 1480 W

Maximaler Betriebsdruck wasserseitig

6 bar

Maximale Betriebstemperatur

75 °C


Die Schnellauslegungstabelle gibt Betriebspunkte für definierte Bezugsgrößen an. Weitere Betriebspunkte können mit unserem Auslegungsprogramm Easy Product Finder berechnet werden.

Schnellauslegung

LN Primärluft Kühlbetrieb Heizbetrieb
LN Primärluft 2- und 4-Leiter-System 4-Leiter-System
LN VPr Δpt LWA Qges QWK ΔtW ΔpW QWH = Qges ΔtW ΔpW
LN l/s m³/h Pa dB(A) W K kPa W K kPa

900

K

3

11

55

<15

156

120

0,9

1,3

189

3,2

0,12

900

K

5

16

116

20

237

183

1,4

1,3

287

4,9

0,12

900

K

6

21

200

27

298

227

1,8

1,3

355

6,1

0,12

900

M

7

25

46

18

267

183

1,4

1,3

287

4,9

0,12

900

M

11

38

106

29

383

256

2,0

1,3

399

6,9

0,12

900

M

14

51

191

37

476

305

2,4

1,3

473

8,1

0,12

900

G

13

46

47

25

382

228

1,8

1,3

356

6,1

0,12

900

G

18

63

79

34

492

281

2,2

1,3

437

7,5

0,12

900

G

22

80

128

40

588

320

2,5

1,3

796

8,5

0,12

1200

K

4

15

55

<15

209

159

1,2

1,7

249

4,3

0,14

1200

K

6

22

117

24

319

245

1,9

1,7

383

6,6

0,14

1200

K

8

29

204

32

401

304

2,4

1,7

471

8,1

0,14

1200

M

9

33

43

20

346

235

1,8

1,7

367

6,3

0,14

1200

M

13

46

83

30

466

312

2,4

1,7

483

8,3

0,14

1200

M

18

65

166

39

605

387

3,0

1,7

595

10,2

0,14

1200

G

17

62

41

30

507

299

2,3

1,7

464

8,0

0,14

1200

G

21

75

60

36

593

341

2,7

1,7

527

9,1

0,14

1200

G

25

88

83

40

671

376

2,9

1,7

579

10,0

0,14

1500

K

5

18

49

<15

241

181

1,4

2,0

283

4,9

0,17

1500

K

8

27

110

26

385

295

2,3

2,0

457

7,9

0,17

1500

K

10

36

196

34

490

369

2,9

2,0

569

9,8

0,17

1500

M

12

42

43

23

432

292

2,3

2,0

453

7,8

0,17

1500

M

16

59

85

33

584

387

3,0

2,0

595

10,2

0,17

1500

M

21

76

141

40

707

453

3,5

2,0

692

11,9

0,17

1500

G

22

79

42

35

634

369

2,9

2,0

569

9,8

0,17

1500

G

24

88

52

38

693

399

3,1

2,0

612

10,5

0,17

1500

G

27

97

63

41

749

424

3,3

2,0

650

11,2

0,17

1800

K

6

21

46

16

272

201

1,6

2,3

315

5,4

0,20

1800

K

9

32

106

27

449

342

2,7

2,3

528

9,1

0,20

1800

K

12

43

192

36

574

430

3,4

2,3

659

11,3

0,20

1800

M

14

50

42

25

506

339

2,6

2,3

523

9,0

0,20

1800

M

19

68

78

34

667

439

3,4

2,3

672

11,6

0,20

1800

M

24

86

124

40

798

510

4,0

2,3

775

13,3

0,20

1800

G

26

95

41

38

751

432

3,4

2,3

662

11,4

0,20

1800

G

29

105

50

41

815

463

3,6

2,3

707

12,2

0,20

1800

G

22

80

30

33

645

377

2,9

2,3

580

10,0

0,20

2100

K

7

24

44

17

330

250

1,1

7,6

475

3,7

0,90

2100

K

11

38

109

30

588

460

2,0

7,6

865

6,8

0,90

2100

K

14

52

205

38

767

593

2,5

7,6

1105

8,6

0,90

2100

M

16

58

41

27

640

445

1,9

7,6

837

6,5

0,90

2100

M

22

79

76

35

853

588

2,5

7,6

1098

8,6

0,90

2100

M

28

100

122

42

1026

691

3,0

7,6

1282

10,0

0,90

2100

G

31

112

42

40

960

585

2,5

7,6

1092

8,5

0,90

2100

G

34

123

50

43

1039

627

2,7

7,6

1167

9,1

0,90

2100

G

37

134

60

45

1113

664

2,9

7,6

1234

9,6

0,90

2400

K

8

27

42

18

363

273

1,2

8,5

517

4,0

0,95

2400

K

12

43

107

31

658

514

2,2

8,5

962

7,5

0,95

2400

K

16

59

201

40

860

663

2,9

8,5

1232

9,6

0,95

2400

M

19

67

42

28

732

507

2,2

8,5

950

7,4

0,95

2400

M

24

87

71

36

934

642

2,8

8,5

1195

9,3

0,95

2400

M

30

107

107

41

1102

744

3,2

8,5

1376

10,8

0,95

2400

G

36

128

42

43

1086

657

2,8

8,5

1222

9,6

0,95

2400

G

30

108

30

39

933

571

2,5

8,5

1066

8,3

0,95

2700

K

9

31

44

20

419

315

1,4

9,4

596

4,7

1,00

2700

K

13

48

105

32

726

566

2,4

9,4

1056

8,3

1,00

2700

K

18

65

193

40

941

723

3,1

9,4

1340

10,5

1,00

2700

M

21

75

41

29

811

559

2,4

9,4

1045

8,2

1,00

2700

M

26

93

64

35

994

683

2,9

9,4

1267

9,9

1,00

2700

M

31

112

93

41

1159

783

3,4

9,4

1447

11,3

1,00

2700

G

40

145

42

45

1217

731

3,1

9,4

1354

10,6

1,00

2700

G

34

122

30

41

1044

635

2,7

9,4

1182

9,2

1,00

3000

K

10

34

43

20

451

337

1,4

10,2

637

5,0

1,10

3000

K

14

51

96

32

764

593

2,6

10,2

1107

8,7

1,10

3000

K

19

68

171

40

985

758

3,3

10,2

1401

11,0

1,10

3000

M

23

83

41

30

888

610

2,6

10,2

1137

8,9

1,10

3000

M

29

103

63

36

1090

745

3,2

10,2

1378

10,8

1,10

3000

M

34

123

90

41

1260

849

3,6

10,2

1562

12,2

1,10

3000

G

45

162

43

47

1345

802

3,4

10,2

1480

11,6

1,10

3000

G

38

136

30

43

1152

697

3,0

10,2

1293

10,1

1,10

① Düsentyp ② Druckverlust ③ Strömungsgeräusch


Bezugsgrößen

Parameter Kühlen Heizen

tR

26 °C

22 °C

tPr

16 °C

22 °C (isotherm)

tWV

16 °C

50 °C

VW (bis 1800 mm)

110 l/h

50 l/h

VW (ab 2100 mm)

200 l/h

110 l/h


Zweiseitig ausströmende Deckeninduktionsdurchlässe Serie DID300B mit hohen thermischen Leistungen und geringer Bauhöhe.

Für deckenbündigen Einbau in Räume bis vorzugsweise 4,00 m Höhe.

Bestehend aus einem Gehäuse mit Aufhängepunkten, mit Luftanschlussstutzen, nicht brennbaren Düsen und horizontalem Wärmeübertrager.

Düsen in 3 Varianten zur bedarfsgerechten, optimalen Induktion.

Besondere Merkmale

  • Horizontaler oder vertikaler Primärluftstutzen
  • Horizontaler Wärmeübertrager als 2- oder 4-Leiter-System
  • Innenliegendes Düsenblech mit gestanzten Düsen (nicht brennbar)
  • Wasseranschluss stirnseitig, Cu-Rohr (Durchmesser) 12 mm, glattes Rohrende oder Außengewinde oder Überwurf G½", flachdichtend

Materialien und Oberflächen

  • Gehäuse, Frontrahmen, Düsenblech und perforiertes Induktionsgitter aus verzinktem Stahlblech
  • Wärmeübertrager aus Kupferrohren und Aluminiumlamellen
  • Sichtflächen pulverbeschichtet, reinweiß (RAL 9010) oder in einem anderen RAL-Farbton
  • Wärmeübertrager wahlweise schwarz (RAL 9005)
  • Düsenblech pulverbeschichtet, schwarz (RAL 9005)
  • Zusatzgehäuse für Abluft inklusive Luftanschlussstutzen aus Stahlblech verzinkt

Ausführung

  • Pulverbeschichtet RAL 9010, reinweiß, Glanzgrad 50 %
  • P1: Pulverbeschichtet in weiteren RAL-Farbtönen, Glanzgrad 70 %
  • P1: Pulverbeschichtet RAL 9006, weißaluminium, Glanzgrad 30 %

Technische Daten

  • Nennlänge: 900, 1200, 1500, 1800, 2100, 2400, 2700, 3000 mm
  • Länge: 893 – 3000 mm
  • Höhe: 210 mm
  • Breite: 293 mm
  • Durchmesser Primärluftstutzen: 123/158 mm
  • Primärluftvolumenstrom: 3 – 43 l/s oder 11 – 155 m³/h
  • Kühlleistung: Bis 1345 W
  • Heizleistung: Bis 1480 W
  • Maximaler Betriebsdruck: 6 bar
  • Maximale Betriebstemperatur: 75 °C

Auslegungsdaten

Primärluft

  • V_____[m³/h]
  • Δpt_____[Pa]

Strömungsgeräusch

  • LWA_____[dB(A)]

Kühlen

  • Qges_____[W]

Heizen

  • Qges_____[W]

Dieser Ausschreibungstext beschreibt die generellen Eigenschaften des Produkts. Texte für Varianten generiert unser Auslegungsprogramm Easy Product Finder.

00133794_0

 Serie
DID300B       Deckeninduktionsdurchlass

 Wärmeübertrager
2       2-Leiter
4       4-Leiter

 Düsenvariante
K       Klein
M       Mittel
G       Groß

 Anordnung der Gehäuse und Anschlüsse
       Vertikaler Primärluftstutzen (V)
       Zuluft
V-S
V-M
V-L
V-R


              Zuluft-Abluft-Kombination (A)
V-L-AR
V-R-AL


       Horizontaler Primärluftstutzen (H)
       Zuluft
H-SV
H-SH
H-LV
H-LH
H-MV
H-MH
H-RV
H-RH


       Zuluft-Abluft-Kombination (A)
H-LV-ARV
H-RV-ALV
H-LH-ARH
H-RH-ALH
H-LV-ARH
H-RV-ALH
H-LH-ARV
H-RH-ALV
       Hinweis
       S = L = LN
       L Links, V Vorne, M Mittig, R Rechts, H Hinten



       Hinweis
       S = L = LN
       L Links, V Vorne, M Mittig, R Rechts, H Hinten

 Gesamtlänge (Frontdurchlass) × Nennlänge [mm]
       L × LN
       Zuluft
893 – 1500 × 900
1193 – 1800 × 1200
1493 – 2100 × 1500
1793 – 2400 × 1800
2093 – 2700 × 2100
2393   – 3000 × 2400
2693 – 3000 × 2700
2993 – 3000 × 3000
       L maximal 7 mm kürzer als LN


       Zuluft-Abluft-Kombination
1150 – 1500 × 900
1450 – 1800 × 1200
1750 – 2100 × 1500
2050 – 2400 × 1800
2350 – 2700 ×   2100
2650 –   3000 × 2400
2950 – 3000 × 2700

 Wasseranschlüsse
       Keine Eintragung: Glatte Rohrenden Ø12 mm
A1       Mit Außengewinde G½", flachdichtend
A2       Mit Überwurf G½", flachdichtend

 Oberfläche Sichtseite
       Keine Eintragung: Pulverbeschichtet,
       RAL 9010, reinweiß
P1       Pulverbeschichtet, RAL Classic Farbton angeben

       Glanzgrad
       RAL 9010 50 %
       RAL 9006 30 %
       Alle anderen RAL-Farben 70 %

 Oberfläche Wärmeübertrager
       Keine Eintragung: Unbehandelt
G3       RAL 9005, schwarz

 Ventile und Stellantriebe
       Keine Eintragung: Ohne
VS       Mit

DID300B-2-M-V-M/1000×900

Wärmeübertrager

2-Leiter

Düsenvariante

Mittel

Anordnung der Gehäuse und Anschlüsse

Vertikaler Primärluftstutzen (V)

Gesamtlänge (Frontdurchlass) × Nennlänge

1000 × 900 mm


DID300B-4-M-H-LV-ARV/1396×1200/P1-RAL9016/G3/VS

Wärmeübertrager

4-Leiter

Düsenvariante

Mittel

Anordnung der Gehäuse und Anschlüsse

Zuluft-Abluft-Kombination (A)

Gesamtlänge (Frontdurchlass) × Nennlänge

1396 × 1200 mm

Oberfläche Sichtseite

RAL 9016

Oberfläche Wärmeübertrager

Schwarz (RAL 9005)

Ventile und Stellantriebe

Mit




Abmessungen und Gewichte, Zuluft-Abluft-Kombination

  • Abmessungen und Gewichte
  • Zuluft-Abluft-Kombination

Zuluft

Variante LN L1 LH LL LR
Variante LN min max LH min max min max

V-S, H-SV, H-SH

900

893

900

800

40

43

54

58

V-S, H-SV, H-SH

1200

1193

1200

1100

40

43

54

58

V-S, H-SV, H-SH

1500

1493

1500

1400

40

43

54

58

V-S, H-SV, H-SH

1800

1793

1800

1700

40

43

54

58

V-S, H-SV, H-SH

2100

2093

2100

2000

40

43

54

58

V-S, H-SV, H-SH

2400

2393

2400

2300

40

43

54

58

V-S, H-SV, H-SH

2700

2693

2700

2600

40

43

54

58

V-S, H-SV, H-SH

3000

2993

3000

2900

40

43

54

58

V-L, H-LV, H-LH

900

901

1500

800

43

43

58

658

V-L, H-LV, H-LH

1200

1201

1800

1100

43

43

58

658

V-L, H-LV, H-LH

1500

1501

2100

1400

43

43

58

658

V-L, H-LV, H-LH

1800

1801

2400

1700

43

43

58

658

V-L, H-LV, H-LH

2100

2101

2700

2000

43

43

58

658

V-L, H-LV, H-LH

2400

2401

3000

2300

43

43

58

658

V-L, H-LV, H-LH

2700

2701

3000

2600

43

43

58

658

V-M, H-MV, H-MH

900

901

1500

800

V-M, H-MV, H-MH

1200

1201

1800

1100

V-M, H-MV, H-MH

1500

1501

2100

1400

V-M, H-MV, H-MH

1800

1801

2400

1700

V-M, H-MV, H-MH

2100

2101

2700

2000

V-M, H-MV, H-MH

2400

2401

3000

2300

V-M, H-MV, H-MH

2700

2701

3000

2600

V-R, H-RV, H-RH

900

901

1500

800

43

643

58

58

V-R, H-RV, H-RH

1200

1201

1800

1100

43

643

58

58

V-R, H-RV, H-RH

1500

1501

2100

1400

43

643

58

58

V-R, H-RV, H-RH

1800

1801

2400

1700

43

643

58

58

V-R, H-RV, H-RH

2100

2101

2700

2000

43

643

58

58

V-R, H-RV, H-RH

2400

2401

3000

2300

43

643

58

58

V-R, H-RV, H-RH

2700

2701

3000

2600

43

643

58

58


Abmessungen [mm]

LN ØD

900 – 1800

123

2100 – 3000

158


Gewichte

Nennlänge (LN) mm 900 1200 1500 1800 2100 2400 2700 3000

DID300B

kg/Stück

11

14

18

21

25

28

32

35

Max. Wasserfüllung

kg

0,9

1,2

1,5

1,8

2,1

2,4

2,7

3,0

Blindteil als Überlänge 8 kg/m

Primärluftstutzen vertikal –1 kg/Stück


Zu- und Abluft

Variante LN L1 LH LL LR
Variante LN min max LH min max min max

V-L-AR, H-LV-ARV, H-LH-ARV, H-LV-ARH, H-LH-ARH

900

1096

1500

800

43

43

253

658

V-L-AR, H-LV-ARV, H-LH-ARV, H-LV-ARH, H-LH-ARH

1200

1396

1800

1100

43

43

253

658

V-L-AR, H-LV-ARV, H-LH-ARV, H-LV-ARH, H-LH-ARH

1500

1696

2100

1400

43

43

253

658

V-L-AR, H-LV-ARV, H-LH-ARV, H-LV-ARH, H-LH-ARH

1800

1996

2400

1700

43

43

253

658

V-L-AR, H-LV-ARV, H-LH-ARV, H-LV-ARH, H-LH-ARH

2100

2296

2700

2000

43

43

253

658

V-L-AR, H-LV-ARV, H-LH-ARV, H-LV-ARH, H-LH-ARH

2400

2596

3000

2300

43

43

253

658

V-L-AR, H-LV-ARV, H-LH-ARV, H-LV-ARH, H-LH-ARH

2700

2896

3300

2600

43

43

253

358

V-R-AL, H-RV-ALV, H-RH-ALV, H-RV-ALH, H-RH-ALH

900

1095

1500

800

238

643

58

58

V-R-AL, H-RV-ALV, H-RH-ALV, H-RV-ALH, H-RH-ALH

1200

1395

1800

1100

238

643

58

58

V-R-AL, H-RV-ALV, H-RH-ALV, H-RV-ALH, H-RH-ALH

1500

1695

2100

1400

238

643

58

58

V-R-AL, H-RV-ALV, H-RH-ALV, H-RV-ALH, H-RH-ALH

1800

1995

2400

1700

238

643

58

58

V-R-AL, H-RV-ALV, H-RH-ALV, H-RV-ALH, H-RH-ALH

2100

2295

2700

2000

238

643

58

58

V-R-AL, H-RV-ALV, H-RH-ALV, H-RV-ALH, H-RH-ALH

2400

2595

3000

2300

238

643

58

58

V-R-AL, H-RV-ALV, H-RH-ALV, H-RV-ALH, H-RH-ALH

2700

2895

3000

2600

238

343

58

58


Abmessungen [mm]

LN ØD

900 – 1800

123

2100 – 3000

158


Gewichte

Nennlänge (LN) mm 900 1200 1500 1800 2100 2400 2700 3000

DID300B

kg/Stück

11

14

18

21

25

28

32

35

Max. Wasserfüllung

kg

0,9

1,2

1,5

1,8

2,1

2,4

2,7

3,0

Blindteil als Überlänge 8 kg/m

Abluftstutzen horizontal 3 kg/Stück

Primärluftstutzen vertikal –1 kg/Stück

Abluftstutzen vertikal –1 kg/Stück


Einbaubeispiele, Einbaudetails, Grundlagen und Definitionen

  • Einbaubeispiele
  • Einbaudetails
  • Grundlagen und Definitionen
Einbau in Rasterdecken 00131688_0


Einbau und Inbetriebnahme

  • Vorzugsweise für lichte Raumhöhen bis 4,00 m
  • Deckenbündiger Einbau
  • Wahlweise horizontaler oder vertikaler Primärluftanschluss
  • Längen von 893 – 3000 mm und Breite 293 mm, dadurch passend für verschiedene Deckensysteme
  • Einbau und Erstellung aller Anschlüsse und Lieferung des Befestigungs-, Verbindungs- und Dichtungsmaterials erfolgen kundenseitig
  • Induktionsdurchlass verfügt über 4 Aufhängepunkte zur kundenseitigen Befestigung
  • Wärmeübertrager haben Wasseranschlüsse für Vor- und Rücklauf an einer Stirnseite


Einbau in Bandrasterdecke

  • Mittels optional erhältlicher Auflagewinkel, die lose beigestellt werden, möglich
  • Nivellierung ist nicht erforderlich
  • Eine gewichtsmäßige Entlastung der Deckenkonstruktion ist über die vorhandenen Aufhängepunkte vorzusehen


Einbau in T-Bar-Decken bzw. geschlossenen Decken

  • Eine gewichtsmäßige Entlastung der Deckenkonstruktion ist über die vorhandenen Aufhängepunkte vorzusehen

Definitionen

LWA [dB(A)]

Schallleistungspegel

tPr [°C]

Primärlufttemperatur

tWV [C°]

Wasservorlauftemperatur kühlen/heizen

tR [C°]

Raumtemperatur

tAN [C°]

Ansaugtemperatur der Sekundärluft

QPr [W]

Thermische Leistung Primärluft

Qges [W]

Thermische Leistung gesamt

QW [W]

Thermische Leistung Wasser kühlen/heizen

VPr [l/s/m³/h]

Primärluftvolumenstrom

VW [l/h]

Wasservolumenstrom kühlen/heizen

V [l/h]

Volumenstrom

∆tW [K]

Temperaturdifferenz Wasser

∆pW [kPa]

Wasserseitiger Druckverlust

∆pt [Pa]

Gesamtdruckverlust luftseitig

∆tPr = tPr - tR [K]

Temperaturdifferenz zwischen Primärlufttemperatur und Raumtemperatur

∆tRWV = tWV - tR [K]

Temperaturdifferenz zwischen Wasservorlauf und Raumtemperatur

∆tWm-Ref [K]

Temperaturdifferenz mittlere Wassertemperatur und Referenztemperatur

Hauptabmessungen

LN [mm]

Nennlänge

Mischlüftung

Die Zuluft strömt mit Geschwindigkeiten von 2 – 5 m/s am Luftdurchlass in den Raum. Der Luftstrahl vermischt sich mit der Raumluft und lüftet kontinuierlich das gesamte Raumluftvolumen. Die Mischlüftung ist von einer gleichmäßigen Temperaturverteilung und Luftqualität im Raum gekennzeichnet. Die hohe Geschwindigkeit der turbulenten Luftstrahlen wird durch die hohe Induktionswirkung von Mischluft-Systemen schnell abgebaut.

Wärmeübertrager

Der maximale wasserseitige Betriebsdruck für alle Wärmeübertrager beträgt 6 bar.

Die maximale Wasservorlauftemperatur (Heizkreis) für alle Wärmeübertrager beträgt 75 °C, beim Anschluss mit flexiblen Schläuchen empfehlen wir die Vorlauftemperatur auf 55 °C zu begrenzen. Andere Drücke und Temperaturen auf Anfrage!

Die minimale Wasservorlauftemperatur (Kühlkreislauf) empfehlen wir auf 16 °C zu begrenzen, damit keine dauerhafte Taupunktunterschreitung erfolgt. Bei Geräten mit Kondensatwanne kann die Wasservorlauftemperatur auf 15 °C reduziert werden.

Wärmeübertrager mit 2-Leiter-System

Luft-Wasser-Systeme mit 2-Leiter-Wärmeübertrager können zum Heizen oder Kühlen verwendet werden. Ein sogenannter Change-over-Betrieb ermöglicht es, das mit allen Geräten an einem Wasserkreislauf im Sommer nur gekühlt und im Winter nur geheizt werden kann.

Wärmeübertrager mit 4-Leiter-System

Luft-Wasser-Systeme mit 4-Leiter-Wärmeübertrager können zum Heizen und Kühlen flexibel verwendet werden. In der Übergangszeit kann es z. B. vorkommen, dass ein Büroraum morgens noch geheizt wird und am Nachmittag gekühlt werden muss.

Downloads

Produktinfos

Broschüren

Zertifikate

Referenzen

production {"X-Frame-Options"=>"SAMEORIGIN", "X-XSS-Protection"=>"1; mode=block", "X-Content-Type-Options"=>"nosniff", "X-Download-Options"=>"noopen", "X-Permitted-Cross-Domain-Policies"=>"none", "Referrer-Policy"=>"strict-origin-when-cross-origin", "Content-Security-Policy"=>"frame-ancestors 'self' https://api.scrivito.com https://punchoutcommerce.com https://www.trox.de https://trox-extern.com https://psp40.onventis.com https://psp22.onventis.com https://trox4u.troxgroup.com", "Strict-Transport-Security"=>"max-age=31536000; includeSubDomains", "Content-Type"=>"text/html; charset=utf-8"}

Seite teilen

Diese Seite weiterempfehlen

Hier haben Sie die Möglichkeit diese Seite als Link weiter zu empfehlen.

Mit Stern (*) markierte Felder sind Pflichtfelder.

Kontakt

Vielen dank für Ihre Nachricht!

Ihre Empfehlung wurde verschickt und sollte jeden Moment beim Empfänger eingehen.

Kontakt

Wir sind für Sie da

Bitte spezifizieren Sie das Thema Ihrer Anfrage und Ihre Kontaktdaten.
Tel.: +41 55 250 71 11 | Fax: +41 55 250 73 10

Mit Stern (*) markierte Felder sind Pflichtfelder.

Kontakt

Vielen Dank für Ihre Nachricht!

Ihre Nachricht in ist bei uns eingegangen und wird bearbeitet.
Unsere Abteilung für Service-Anfragen wird sich in Kürze mit Ihnen in Verbindung setzten.
Für allgemeine Fragen zu Produkten und Services erreichen Sie uns auch unter:
Tel.: +41 55 250 71 11 | Fax: +41 55 250 73 10

Kontakt

Wir sind für Sie da

Bitte spezifizieren Sie das Thema Ihrer Anfrage und Ihre Kontaktdaten.
Tel.: +41 55 250 71 11 | Fax: +41 55 250 73 10

Anhang (max. 10MB)

Mit Stern (*) markierte Felder sind Pflichtfelder.

Kontakt

Vielen Dank für Ihre Nachricht!

Ihre Nachricht in ist bei uns eingegangen und wird bearbeitet.
Unsere Abteilung für Service-Anfragen wird sich in Kürze mit Ihnen in Verbindung setzten.
Für allgemeine Fragen zu Produkten und Services erreichen Sie uns auch unter:
Tel.: +41 55 250 71 11 | Fax: +41 55 250 73 10
