Verstellbare Doppeldüsen
Wasseranschlüsse
Eurovent-Zertifizierung
Geprüft nach VDI 6022
Optionale Ausstattung und Zubehör
■ Regelung
■ Zusatzgehäuse für Abluft oder zusätzliche Zuluft
■ Zuluft- und Abluftgeräte auf Anfrage
■ Schwarz lackierter Wärmeübertrager
■ Vielfältige Pulverbeschichtungen, z. B. nach RAL CLASSIC
■ Verstellbare Luftleitelemente zur Strahllenkung
■ Mit Randverbreiterung freihängender Einbau möglich
Wasseranschluss

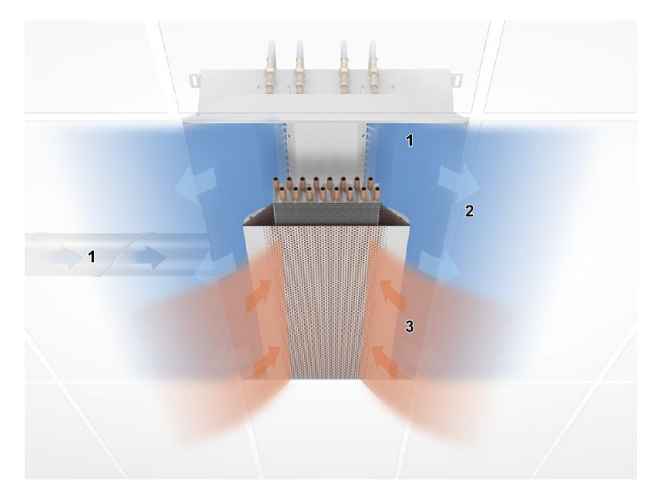

Funktionsbeschreibung
Deckeninduktionsdurchlässe versorgen den Raum mit zentral aufbereiteter Primärluft (Außenluft) und decken mit Wärmeübertragern die Kühl- und/oder Heizlast ab. Die Primärluft strömt durch die Düsen in die Mischkammern. Dadurch wird Sekundärluft induziert. Die Sekundärluft strömt durch das Induktionsgitter und den horizontalen Wärmeübertrager. Dort wird sie geheizt oder gekühlt. Beide Luftströme vermischen sich und strömen als Zuluft durch die Luftdurchlassschlitze horizontal in den Raum.
Nennlänge | 900, 1200, 1500, 1800, 2100, 2400, 2700, 3000 mm |
Länge | 893 – 3000 mm |
Höhe | 170/205 mm |
Breite | 593, 598, 618, 623 mm |
ØD (Primärluftstutzen) | 123/158 mm |
Primärluftvolumenstrom | 10 – 125 l/s oder 36 – 450 m³/h |
Kühlleistung | bis 3100 W |
Heizleistung | bis 2330 W |
maximaler Betriebsdruck wasserseitig | 6 bar |
maximale Betriebstemperatur | 75 °C |
H | 170 | 205 | |||
HS | 99 | 116,5 | |||
ØD | 1 × 123 | 2 × 123 | 1 × 158 | 2 × 158 | |
Düse | HE | ■ | □ | ||
Düse | S1 | ■ | □ | □ | |
Düse | S2 | □ | ■ | □ | |
Düse | HP | □ | ■ | □ | |
Düse | DA | □ | ■ | □ | |
□ Als Option auswählbar
Keine Eintragung: nicht verfügbar
| DID642 | – | D1 | – | 2 | – | HE | – | RR | – | AV | – | A1 | / | 1200 x 900 – 593 | / | 123 | / | 158 | / | P1 - RAL 9016 | / | LE |
| | | | | | | | | | | | | | | | | | | | | | | | | |||||||||||
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 |
1 Serie
DID642 Deckeninduktionsdurchlass
2 Induktionsgitter
Keine Eintragung: auslaufendes Lochbild (optional)
D1 Lochfeld mit überall gleich großen Löchern
3 Wärmeübertrager
2 2-Leiter
4 4-Leiter
4 Düsenvariante
HE klein
S1 mittel
S2 groß
HP übergroß
DA verstellbare Doppeldüsen, werkseitig beide Düsen geöffnet
DB Doppeldüse, nur große Düse offen
DS Doppeldüse, nur kleine Düse offen
Dimensionierungsoptionen: verstellbare Doppeldüsen, werkseitig beide Düsen geöffnet, kundenseitige Verstellung bei Inbetriebnahme
Mischdüsen (2 Düsengrößen kombiniert)
MD01 75 % HE-Düse und 25 % S1-Düse
MD02 50 % HE-Düse und 50 % S1-Düse
MD03 25 % HE-Düse und 75 % S1-Düse
MD04 75 % S1-Düse und 25 % S2-Düse
MD05 50 % S1-Düse und 50 % S2-Düse
MD06 25 % S1-Düse und 75 % S2-Düse
MD07 75 % S2-Düse und 25 % HP-Düse
MD08 50 % S2-Düse und 50 % HP-Düse
MD09 25 % S2-Düse und 75 % HP-Düse
5 Anordnung der Gehäuse und Anschlüsse
LL Gehäuse links, Wasseranschlüsse links
LR Gehäuse links, Wasseranschlüsse rechts
RL Gehäuse rechts, Wasseranschlüsse links
RR Gehäuse rechts, Wasseranschlüsse rechts
6 Funktion und Anordnung Zusatzgehäuse
Keine Eintragung: ohne Funktion
Nur mit LL, RR, ab L = LN + 250 mm
AV Abluft, Luftanschlussstutzen vorne
AH Abluft, Luftanschlussstutzen hinten
ZV Zuluft, Luftanschlussstutzen vorne
ZH Zuluft, Luftanschlussstutzen hinten
7 Wasseranschlüsse
Keine Eintragung: glatte Rohrenden Ø 12 mm
A1 mit Außengewinde G ½", flachdichtend
A2 mit Überwurf G ½", flachdichtend
8 Gerätegröße [mm]
Länge L (Frontdurchlass) × Nennlänge LN – Breite B (Frontrahmen) angeben¹
9 Stutzendurchmesser Primärluft [mm]
123, 158, 2 × 123, 2 × 158
10 Stutzendurchmesser Zusatzgehäuse [mm]
Nur mit AV, AH, ZV, ZH
123, 158
11 Oberfläche Sichtseite
Keine Eintragung: pulverbeschichtet, RAL 9010 (reinweiß)
P1 pulverbeschichtet, RAL-CLASSIC-Farbton angeben
Glanzgrad
RAL 9010 GE 50
RAL 9006 GE 30
Alle anderen RAL-Farben GE 70
12 Luftleitelemente
Keine Eintragung: ohne Luftleitelemente
LE mit Luftleitelementen
¹ L maximal 7 mm kürzer als LN
Bestellbeispiel: DID642-D1-2-HE-RR-AV-A1/1200×900-593/123/158/P1-RAL9016/LE
| Serie | DID642 – Deckeninduktionsdurchlass |
| Induktionsgitter | Lochfeld mit überall gleich großen Löchern |
| Wärmeübertrager | 2-Leiter |
| Düsenvariante | klein |
| Anordnung der Gehäuse und Anschlüsse | Gehäuse rechts, Wasseranschlüsse rechts |
| Funktion und Anordnung Zusatzgehäuse | Abluft, Luftanschlussstutzen vorne |
| Wasseranschlüsse | mit Außengewinde G ½", flachdichtend |
| Gerätegröße [mm] | Länge 1200, Nennlänge 900, Breite 593 |
| Stutzendurchmesser Primärluft [mm] | 123 |
| Stutzendurchmesser Zusatzgehäuse [mm] | 158 |
| Oberfläche Sichtseite | pulverbeschichtet, RAL 9016 (verkehrsweiß) |
| Luftleitelemente | mit Luftleitelementen |
