UNITÀ TERMINALI VAV

Per scale di portata normali ed elevate

Unità terminali d'aria rettangolari per applicazioni standard in sistemi di aria di mandata o di ripresa con portate volumetriche variabili
■ Adatto per intervalli di portata fino a circa 62.000 m³/h o 17.000 l/s
■ Adatte per la regolazione del flusso, della pressione dell'ambiente o del condotto
■ Componenti elettronici di controllo per differenti applicazioni (Easy, Compact e Universal e LABCONTROL)
■ Elevata precisione di controllo
■ Tenuta con pala chiusa secondo EN 1751, classe 1 (B + H ≥ 600 mm)
■ Tenuta d'aria della cassa secondo EN 1751, classe B
■ Parametrizzazione, regolazione e collaudo individuali di ciascun TVJ con componenti di controllo standard su un banco di prova sotto aria
■ Registro individuale di parametrizzazione, regolazione e collaudo disponibile online

Dotazione opzionale e accessori
■ Rivestimento fonoassorbente per la riduzione del rumore irradiato dalla cassa
■ Silenziatore secondario serie TX per la riduzione del rumore riverberato
■ Scambiatore di calore ad acqua calda serie WT per riscaldare il flusso d'aria

Informazioni generali

Applicazione
  • Unità terminali VAV rettangolari per utilizzo nei sistemi di ventilazione e di condizionamento
  • Per regolazione, limitazione o interruzione dei flussi d'aria di mandata e di ripresa
  • Regolazione della portata a ciclo chiuso con alimentazione elettrica esterna
  • Per sistemi a flussi d'aria variabili o costanti
  • Spegnimento per mezzo di commutazione (apparecchiatura fornita da altri)
  • Può essere utilizzato anche per la regolazione della pressione nel condotto o nell'ambiente con componenti di controllo adeguati

Caratteristiche speciali
  • Sensore di pressione efficace integrato con fori di misurazione da 3 mm (resistente a polvere e inquinamento)
  • Configurazione o programmazione di fabbrica e test di funzionamento aerodinamico
  • I parametri possono essere impostati anche successivamente sul componente di controllo. A seconda del componente di controllo, può essere necessario un dispositivo di regolazione supplementare

Dimensioni nominali
  • 39 dimensioni nominali da 200 × 100 a 1000 × 1000
  • Non tutti gli accessori con attuatori a corsa rapida possono essere disponibili o adatti a tutte le dimensioni delle unità terminali.

Varianti
  • TVJ: unità terminale VAV
  • TVJ-D: unità terminale VAV con rivestimento fonoassorbente
  • Unità con rivestimento fonoassorbente e/o silenziatore secondario serie TX per requisiti acustici molto elevati
  • Il rivestimento fonoassorbente non può essere modificato

Esecuzione
  • Lamiera d'acciaio zincato
  • P1: verniciatura a polvere, grigio argento (RAL 7001)

Parti e caratteristiche
  • Unità pronta per il funzionamento composta di parti meccaniche e componenti di regolazione
  • Sensore di pressione effettiva media per la misurazione del flusso
  • Pale della serranda
  • Componenti di controllo montati in fabbrica completi di cablaggio e tubi
  • Test funzionali aerodinamici su uno speciale banco di prova prima della spedizione di ogni unità
  • I dati di set-up sono riportati su un'etichetta o su una scala di portata volumetrica posta sull'unità
  • Elevata precisione di controllo della portata

Accessori
  • Regolatore EASY: unità compatta composta da regolatore con potenziometri, trasduttore di pressione e attuatore
  • Regolatore Compact: unità compatta composta da regolatore con potenziometri, trasduttore di pressione e attuatore

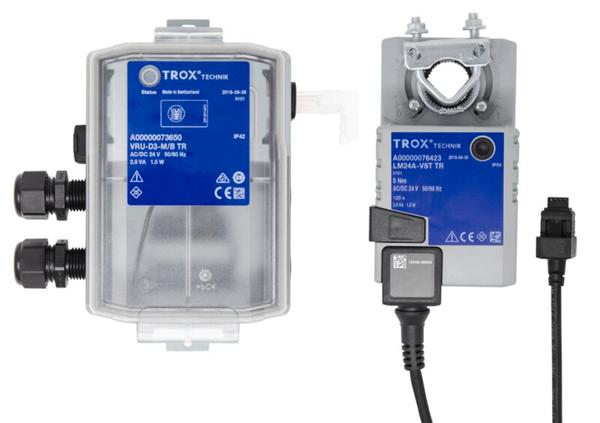

  • Regolatore Universal: regolatore, trasduttore di pressione e attuatore per applicazioni speciali
  • LABCONTROL: componenti di regolazione per i sistemi di gestione dell'aria

Parti accessorie utili
  • Silenziatore secondario serie TX per elevati requisiti acustici
  • Scambiatore di calore serie WT

Caratteristiche di esecuzione
  • Cassa rettangolare
  • Flange su entrambe le estremità, adatte per la connessione del condotto
  • Meccanismo opposto delle pale, connesse ad entrambe le estremità con ingranaggi interni
  • Posizione della pala della serranda indicata esternamente all'estensione dell'albero
  • Cuscinetti con guarnizioni ad anello

Materiale e superfici
Esecuzione in lamiera d'acciaio zincato
  • Cassa realizzata in lamiera d'acciaio zincato
  • Alberi in acciaio zincato
  • Pale della serranda e sensore di pressione effettiva in alluminio
  • Ingranaggi in plastica antistatica (ABS), resistenti alla temperatura di 50 °C
  • Cuscinetti lisci in plastica
Esecuzione con verniciatura a polvere (P1)
  • Cassa realizzata in lamiera d'acciaio zincato, verniciata a polvere
Variante con con rivestimento fonoassorbente (-D)
  • Rivestimento fonoassorbente realizzato in lamiera d'acciaio zincato
  • Guarnizione in gomma per l'isolamento acustico della struttura
  • Rivestimento in lana minerale
Lana minerale
  • Secondo EN 13501, classe di resistenza al fuoco A1, non combustibile
  • RAL con marchio di qualità RAL-GZ 388
  • Non pericoloso per la salute grazie all'elevata biosolubilità in accordo con l'Ordinanza sulle sostanze pericolose e Nota Q delle Direttive Europee (EC) n. 1272/2008

Norme e direttive
Trafilamento della cassa
  • EN 1751, classe B
Trafilamento a pala chiusa
  • EN 1751, classe 1 (B + H ≥ 600 mm)

Manutenzione
  • Il prodotto non richiede manutenzione, perché la struttura adottata e i materiali utilizzati non sono soggetti a usura

Technical information

  • Funzione
  • DATI TECNICI
  • TESTO PER SPECIFICA TECNICA
  • CODICE D'ORDINE
Illustrazione schematica di TVJ Funzione-TVJ

① Sensore di pressione effettiva
② Pala della serranda
③ Attrezzatura
⑥ Componente di controllo, ad es. regolatore Easy

L'unità terminale VAV è provvista di un sensore di pressione effettiva per misurare la portata volumetrica.
I componenti di controllo (accessori) comprendono un trasduttore di pressione effettiva che trasforma la pressione effettiva in un segnale elettrico, un regolatore e un attuatore; le funzioni di controllo possono essere realizzate con un regolatore Easy, con un regolatore Compact o con componenti individuali (Universal o LABCONTROL).
Nella maggior parte delle applicazioni, il valore nominale deriva dal regolatore di temperatura ambiente. Il regolatore compara i valori attuali con i valori nominali e modifica il segnale di controllo all'attuatore in caso di differenza fra i due valori.

Dimensioni nominali

200 × 100 – 1000 × 1000 mm

Intervallo di portata in volume

42 – 17,223 l/s o 149 – 62,005 m³/h

Intervallo di regolazione della portata di volume (unità con

misurazione dinamica della pressione effettiva)

Circa 20 – 100% della portata volumetrica nominale

Pressione differenziale minima

Fino a 109 Pa (senza silenziatore secondario)

Pressione differenziale massima

1000 Pa

Temperatura di esercizio

Da 10 a 50 °C

Questo testo di specifica tecnica descrive le proprietà generali del prodotto. I testi per le varianti possono essere generati mediante il nostro programma di progettazione Easy Product Finder.


Testo per specifica tecnica
Unità terminali VAV rettangolare per sistemi a portata d'aria variabile e costante, adatte per aria di mandata o di ripresa, disponibili in 39 dimensioni nominali. Elevata precisione di controllo della portata. Unità pronta per il funzionamento composta di parti meccaniche e componenti di regolazione elettronici. Ogni unità contiene un sensore di pressione media effettiva per la misurazione della portata e le pale della serranda. Componenti di controllo montati in fabbrica completi di cablaggio e tubi. Posizione delle pale della serranda indicata esternamente all'estensione dell'albero. La pala della serranda è impostata in fabbrica sulla posizione aperta, che permette un flusso d'aria di ventilazione anche senza controllo; questo non vale per le varianti con posizione di sicurezza definita NC (normalmente chiusa).


Caratteristiche speciali
  • Sensore di pressione efficace integrato con fori di misurazione da 3 mm (resistente a polvere e inquinamento)
  • Configurazione o programmazione di fabbrica e test di funzionamento aerodinamico
  • I parametri possono essere impostati anche successivamente sul componente di controllo. A seconda del componente di controllo, può essere necessario un dispositivo di regolazione supplementare

Materiali e superfici
  • Cassa realizzata in lamiera d'acciaio zincato
  • Alberi in acciaio zincato
  • Pale della serranda e sensore di pressione differenziale in alluminio
  • Ingranaggi in plastica antistatica (ABS), resistenti a temperature fino a 50 °C
  • Cuscinetti lisci in plastica

Connessione
  • Flange su entrambe le estremità, adatte per la connessione del condotto

Dati tecnici
  • Dimensioni nominali: da 200 × 100 a 1000 × 1000 mm
  • Intervallo delle portate: 42 – 10454 l/s o 149 – 37635 m³/h
  • Pressione differenziale minima: fino a 109 Pa (senza silenziatore secondario)
  • Pressione differenziale massima: 1000 Pa
  • Tenuta d'aria della cassa secondo EN 1751, classe B
  • Tenuta con pala chiusa secondo EN 1751, classe 1 (B + H ≥ 600 mm)

Criteri di equivalenza
  • Dati acustici secondo ÖNORM EN ISO 5135:1999
  • Regolazione della portata volumetrica senza dispositivo di regolazione con potenziometri qvmin e qvmax con potenziometri
  • Connessioni elettriche con terminali a vite, non è richiesta alcuna scatola di giunzione
  • Test funzionali aerodinamici di ogni regolatore di portata su un banco di prova in fabbrica; il risultato del test è riportato su un adesivo apposto sul regolatore

Allegato per specifica tecnica
Regolazione variabile della portata con regolatore elettronico Easy per applicare un valore di riferimento e catturare un valore effettivo da integrare nel sistema centralizzato di gestione dell'edificio (BMS).
  • Tensione di alimentazione 24V AC/DC
  • Tensione segnali 0 – 10 V DC
  • Possibilità di controllo override con interruttori esterni utilizzando contatti senza voltaggio: CHIUSO, APERTO, qᵥmin e qᵥmax
  • Potenziometri con scale percentuali per impostare le portate qᵥmin e qᵥmax senza dispositivo di regolazione
  • Il segnale del valore effettivo si riferisce alla portata nominale in modo che la messa in servizio e la successiva regolazione siano semplificate
  • Intervallo di regolazione della portata: circa 20–100% della portata nominale
  • Indicatore luminoso esterno chiaramente visibile per segnalare le funzioni: impostato, non impostato e mancanza di corrente
  • Connessioni elettriche con terminali a vite
  • Morsetti doppi per l'allacciamento della tensione di alimentazione, cioè per il semplice collegamento della trasmissione della tensione al controllore successivo

Dati di dimensionamento
  • qᵥ _______________________ [m³/h]
  • Δpst _______________________[Pa]
Rumore riverberato
  • LPA _______________________[dB(A)]
Rumorosità irradiata
  • LPA _______________________[dB(A)]

Valutazione del ciclo di vita
Per la serie di prodotti è disponibile una valutazione del ciclo di vita sotto forma di Dichiarazione Ambientale di Prodotto (EPD), verificata e pubblicata da un titolare del programma.
Codice d'ordine per il controllo della portata (con controllore Easy)
TVJ–D/900 x 300/Easy
||||
1245

1 Serie
TVJ Unità terminale VAV

2 Rivestimento fonoassorbente
Nessun dato: nessuno
D Con rivestimento fonoassorbente

4 Dimensione nominale [mm]
B × H

5 Accessori (componenti di controllo)
Easy Regolatore di portata, dinamico, interfaccia analogica, impostazione di qᵥmin e qᵥmax con potenziometri (forniti in loco)

Esempio d'ordine: TVJ-D/500×400/Easy

Rivestimento fonoassorbenteCon
MaterialeLamiera d'acciaio zincato
Dimensione nominale500 × 400 mm
Accessori (componenti di controllo)Regolatore Easy, regolatore di portata dinamico, interfaccia analogica, impostazione di qvmin e qvmax con potenziometri

Downloads

informazioni di prodotto

  • Basic information and nomenclature - VAV terminal units

    Basic-information-and-nomenclature_VAV-terminal-units_PD_2022_02_25_DE_en Basic information and nomenclature 490 KB pdf

  • Product data sheet BUPN

    BUPN_PD_2024_01_16_DE_en Product data sheet 730 KB pdf

  • Product data sheet BURN

    BURN_PD_2024_01_17_DE_en Product data sheet 730 KB pdf

  • Product data sheet SB0N

    SB0N_PD_2022_12_07_DE_en Product data sheet 260 KB pdf

  • Product data sheet control component Easy

    Easy_PD_2025_02_27_DE_en Product Data Sheet 630 KB pdf

  • Product data sheet control components BC0

    BC0_PD_2022_09_15_DE_en Product data sheet  840 KB pdf

  • Product data sheet control components BM0

    BM0_PD_2022_09_15_DE_en Product data sheet 570 KB pdf

  • Product data sheet control components BM0-J6

    BM0-J6_PD_2022_02_21_DE_en Product data sheet 23 MB pdf

  • Product data sheet control components BUDNF

    BUDNF_PD_2024_01_16_DE_en Product data sheet 770 KB pdf

  • Product data sheet control components BUPNF

    BUPNF_PD_2024_01_17_DE_en Product data sheet 740 KB pdf

  • Product data sheet control components BURNF

    BURNF_PD_2024_01_17_DE_en Product data sheet 730 KB pdf

  • Product data sheet control components BUSN

    BUSN_PD_2024_01_17_DE_en  Product data sheet 750 KB pdf

  • Product data sheet control components BUSNF

    BUSNF_PD_2024_01_17_DE_en Product data sheet 740 KB pdf

  • Product data sheet control components BUSS

    BUSS_PD_2024_01_17_DE_en Product data sheet  710 KB pdf

  • Product data sheet BUDN

    BUDN_PD_2024_01_16_DE_en Product data sheet 770 KB pdf

  • Product data sheet control component XB0

    XB0_PD_2025_02_28_DE_en Product data sheet  410 KB pdf

  • Scheda tecnica del prodotto TVJ

    TVJ_PD_2025_10_28_DE_it Scheda tecnica del prodotto 940 KB pdf

certificati

  • Certificate concerning statistical leakage tests

    LC_v1_2024_10_DE_en Certificate  660 KB pdf

  • Declaration of conformity or declaration of incorporation Types TVJ, TVT

    CE_VVS_DE_en Declaration of conformity or declaration of incorporation 200 KB pdf

  • Environmental Product Declaration TVJ

    TVJ_EPD_2024_11_DE_en Environmental Product Declarations 1.1 MB pdf

  • Environmental Product Declaration TVJ-D

    TVJ-D _EPD_2024_03_DE_en Environmental Product Declarations 530 KB pdf

manuali d'uso

  • Assembly and operating instructions TVJ

    TVJ_IOM_CD10021_V2_2024_01_GB_en 1.6 MB pdf
production {"x-frame-options"=>"SAMEORIGIN", "x-xss-protection"=>"1; mode=block", "x-content-type-options"=>"nosniff", "x-download-options"=>"noopen", "x-permitted-cross-domain-policies"=>"none", "referrer-policy"=>"strict-origin-when-cross-origin", "strict-transport-security"=>"max-age=31536000; includeSubDomains", "content-type"=>"text/html; charset=utf-8"}

Condividi pagina

Consiglia questa pagina

Consiglia questa pagina inviando un link via e-mail.

I campi contrassegnati con (*) sono obbligatori.

Condividi pagina

Grazie per la tua condivisione!

La tua segnalazione è stata inviata e dovrebbe arrivare a breve.


Contatti

Siamo qui per te

Specifichi il suo messaggio ed il tipo di richiesta
Tel.: +41 26 425 59 00 | Fax: +41 55 250 73 10 | Fax Fribourg: +41 26 425 59 01

Il tuo messaggio
Il tuo messaggio a

I campi contrassegnati con (*) sono obbligatori.

Contatti

Grazie per il tuo messaggio!

Il tuo messaggio è stato inviato e sarà processato a breve.
Il nostro dipartimento per la gestione delle richieste ti contatterà appena possibile.
Per domande di carattere generale riguardanti i nostri prodotti o servizi, è possibile contattare:
Tel.: +41 26 425 59 00 | Fax: +41 55 250 73 10 | Fax Fribourg: +41 26 425 59 01

Contatti

Siamo qui per te

Specifichi il suo messaggio ed il tipo di richiesta
Tel.: +41 26 425 59 00 | Fax: +41 55 250 73 10 | Fax Fribourg: +41 26 425 59 01

Attachment (max. 10MB)
Il tuo messaggio
Il tuo messaggio a

I campi contrassegnati con (*) sono obbligatori.

Contatti

Grazie per il tuo messaggio!

Il tuo messaggio è stato inviato e sarà processato a breve.
Il nostro dipartimento per la gestione delle richieste ti contatterà appena possibile.
Per domande di carattere generale riguardanti i nostri prodotti o servizi, è possibile contattare:
Tel.: +41 26 425 59 00 | Fax: +41 55 250 73 10 | Fax Fribourg: +41 26 425 59 01

TROX Logo
Cliccando il pulsante, ci permetti di fornirti un'eccellente esperienza sul sito e processi di acquisto semplici. Questi cookie includono quelli necessari per il funzionamento del sito e per il controllo dei nostri servizi e applicazioni, così come quelli che vengono utilizzati esclusivamente per scopi statistici, per le impostazioni di convenienza o per visualizzare contenuti personalizzati. Potete decidere quali categorie volete consentire e potete regolare le impostazioni di utilizzo dei dati in base alle vostre esigenze individuali. Si prega di notare che, a seconda delle impostazioni che avete selezionato, tutte le funzionalità della pagina potrebbero non essere disponibili. Puoi cambiare la tua selezione in qualsiasi momento.
Cookie settings
