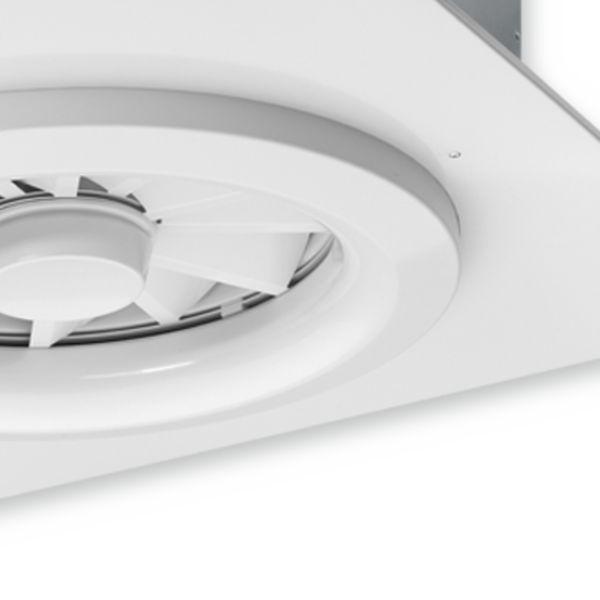

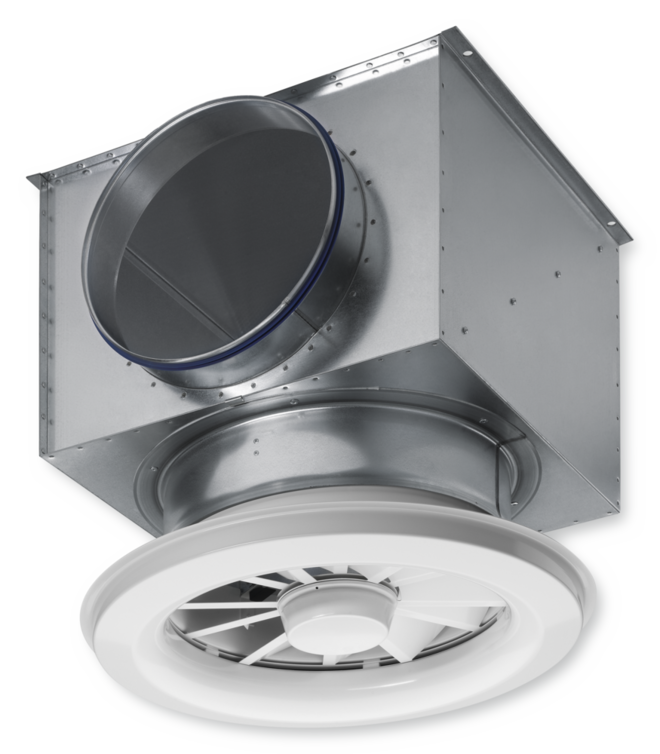

Bord élargi


00144424_0

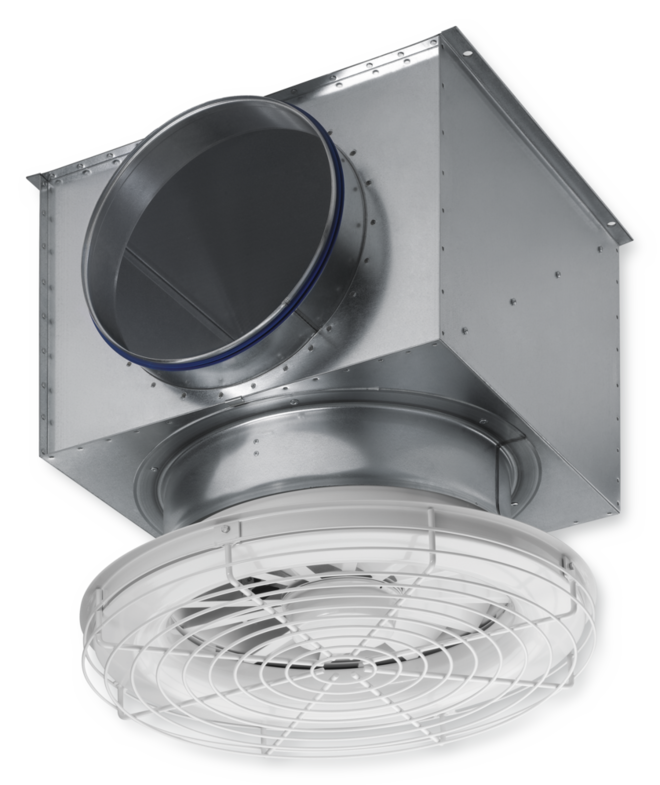

Grille de protection


00134838_0
Ailettes réglables


00143912_0
Soufflage horizontal rotatif


00189932_0
00144419_0
00144424_0
00134838_0
00143912_0

VDL

Pour locaux de grande hauteur, avec ailettes de diffusion réglables

Diffuseurs plafonniers à jet hélicoïdal circulaires, avec réglage manuel ou motorisé de la veine d'air afin de garantir une ventilation optimale de la zone occupée en mode de chauffage et de refroidissement

  • Dimensions nominales : 315, 400, 630, 800
  • Plage de débit d'air : 65 à 1080 l/s ou 234 à 3888 m³/h
  • Façade en tôle d'acier galvanisé laquée
  • Pour le soufflage
  • Pour débits d'air variables ou constants
  • Niveaux d'induction élevés pour un meilleur confort dans la zone de séjour
  • La direction de soufflage peut être réglée manuellement ou à l'aide d'un servomoteur
  • Façade à contours optimisés sur le plan aérodynamique
  • Idéal pour les locaux avec une grande hauteur sous plafond


Équipements et accessoires en option

  • Façade apparente disponible en nuances de couleurs RAL CLASSIC
  • Raccordement en gaine horizontal ou vertical
  • Un bord élargi améliore le soufflage horizontal en mode refroidissement
  • Cage de protection pour utilisation dans des gymnases
  • Servomoteurs de réglage de la direction de soufflage
  • La façade peut être démontée à partir du local

Application

Application

  • Les diffuseurs plafonniers à jet hélicoïdal de type VDL sont utilisés comme diffuseurs de soufflage d'air pour les pièces de grande hauteur situées dans les zones de confort et les zones industrielles
  • Pour les bâtiments industriels, les gymnases, les cinémas et les salles de conférences, mais également les espaces intérieurs de grand volume dans les aéroports, les gares, les centres commerciaux, etc.
  • Pour ventilation mélangée avec différentes veines d'air en mode de chauffage et de refroidissement
  • Soufflage horizontal rotatif en mode refroidissement
  • Le jet hélicoïdal efficace crée des niveaux d'induction élevés, ce qui réduit rapidement les différences de température et la vitesse des flux d'air.
  • Possibilité de soufflage vertical ou incliné en mode chauffage.
  • Pour débits d'air variables ou constants
  • Pour un delta de température entre l'air soufflé et l'air ambiant de –12 à +15 K
  • Pour une hauteur de local supérieure à 3,8 m
  • En cas de montage suspendu, un bord élargi améliore le niveau de soufflage horizontal en mode refroidissement

Caractéristiques spéciales

  • Pour locaux de grande hauteur, avec ailettes de diffusion réglables
  • Façade à contours optimisés sur le plan aérodynamique
  • La veine d'air peut être réglée manuellement ou à l'aide d'un servomoteur
  • Raccordement en gaine horizontal ou vertical

Dimensions nominales

  • 315, 400, 630, 800

Application

  • Les diffuseurs plafonniers à jet hélicoïdal de type VDL sont utilisés comme diffuseurs de soufflage d'air pour les pièces de grande hauteur situées dans les zones de confort et les zones industrielles
  • Pour les bâtiments industriels, les gymnases, les cinémas et les salles de conférences, mais également les espaces intérieurs de grand volume dans les aéroports, les gares, les centres commerciaux, etc.
  • Pour ventilation mélangée avec différentes veines d'air en mode de chauffage et de refroidissement
  • Soufflage horizontal rotatif en mode refroidissement
  • Le jet hélicoïdal efficace crée des niveaux d'induction élevés, ce qui réduit rapidement les différences de température et la vitesse des flux d'air.
  • Possibilité de soufflage vertical ou incliné en mode chauffage.
  • Pour débits d'air variables ou constants
  • Pour un delta de température entre l'air soufflé et l'air ambiant de –12 à +15 K
  • Pour une hauteur de local supérieure à 3,8 m
  • En cas de montage suspendu, un bord élargi améliore le niveau de soufflage horizontal en mode refroidissement

Caractéristiques spéciales

  • Pour locaux de grande hauteur, avec ailettes de diffusion réglables
  • Façade à contours optimisés sur le plan aérodynamique
  • La veine d'air peut être réglée manuellement ou à l'aide d'un servomoteur
  • Raccordement en gaine horizontal ou vertical

Dimensions nominales

  • 315, 400, 630, 800

Description

Modèles

  • A : façade sans bride de raccordement
  • B : façade avec bride de raccordement


Raccordement

  • F : façade uniquement
  • H : Raccordement horizontal, avec caisson
  • V : Raccordement vertical, avec caisson


Façade de diffuseur

  • N : façade non démontable
  • D : façade démontable, uniquement sur le modèle à caisson de raccordement

Pièces et caractéristiques

  • Façade circulaire
  • Façade démontable ou non démontable
  • Ailettes fixes ou réglables et disposées radialement, pour un soufflage horizontal (0°) à vertical (90°)
  • Façade avec ou sans bride de raccordement
  • Mécanisme de réglage recouvert par un embout décoratif

Accessoires

  • Joint à lèvre
  • Servomoteurs électriques pour régler le sens de soufflage
  • Bord élargi et grille de protection

Accessoires utiles

  • Module de régulation des différences de température TDC

Caractéristiques d'éxécution

  • Raccordement adapté aux gaines circulaires conformément aux normes EN 1506 ou EN 13180
  • Collerette de raccordement avec rainure pour joint à lèvre (en cas de commande d'un joint à lèvre accessoire)

Matériaux et finitions

  • Ailettes, caisson, collerette, bord élargi, caisson de raccordement et barre transversale en tôle d'acier galvanisé
  • Façade et embout décoratif en aluminium
  • Cage de protection en maille d'acier
  • Ailettes, collerette, bord élargi, caisson de raccordement, façade et embout décoratif laqués blanc pur, RAL 9010
  • P1 : Laquée, couleur RAL CLASSIC

Normes et directives

  • Niveau de puissance acoustique du bruit du flux d'air mesuré suivant EN ISO 5135

Maintenance

  • Aucune maintenance n'est requise pour la structure et les matériaux, ces derniers n'étant pas sujets à l'usure
  • Inspection et nettoyage conformément à VDI 6022

Modèles

  • A : façade sans bride de raccordement
  • B : façade avec bride de raccordement


Raccordement

  • F : façade uniquement
  • H : Raccordement horizontal, avec caisson
  • V : Raccordement vertical, avec caisson


Façade de diffuseur

  • N : façade non démontable
  • D : façade démontable, uniquement sur le modèle à caisson de raccordement

Pièces et caractéristiques

  • Façade circulaire
  • Façade démontable ou non démontable
  • Ailettes fixes ou réglables et disposées radialement, pour un soufflage horizontal (0°) à vertical (90°)
  • Façade avec ou sans bride de raccordement
  • Mécanisme de réglage recouvert par un embout décoratif

Accessoires

  • Joint à lèvre
  • Servomoteurs électriques pour régler le sens de soufflage
  • Bord élargi et grille de protection

Accessoires utiles

  • Module de régulation des différences de température TDC

Caractéristiques d'éxécution

  • Raccordement adapté aux gaines circulaires conformément aux normes EN 1506 ou EN 13180
  • Collerette de raccordement avec rainure pour joint à lèvre (en cas de commande d'un joint à lèvre accessoire)

Matériaux et finitions

  • Ailettes, caisson, collerette, bord élargi, caisson de raccordement et barre transversale en tôle d'acier galvanisé
  • Façade et embout décoratif en aluminium
  • Cage de protection en maille d'acier
  • Ailettes, collerette, bord élargi, caisson de raccordement, façade et embout décoratif laqués blanc pur, RAL 9010
  • P1 : Laquée, couleur RAL CLASSIC

Normes et directives

  • Niveau de puissance acoustique du bruit du flux d'air mesuré suivant EN ISO 5135

Maintenance

  • Aucune maintenance n'est requise pour la structure et les matériaux, ces derniers n'étant pas sujets à l'usure
  • Inspection et nettoyage conformément à VDI 6022

Information technique

Fonction, Données techniques , Dimensionnement rapide, Texte de spécification, Codes de commande

  • Fonction
  • Données techniques
  • Dimensionnement rapide
  • Texte de spécification
  • Codes de commande

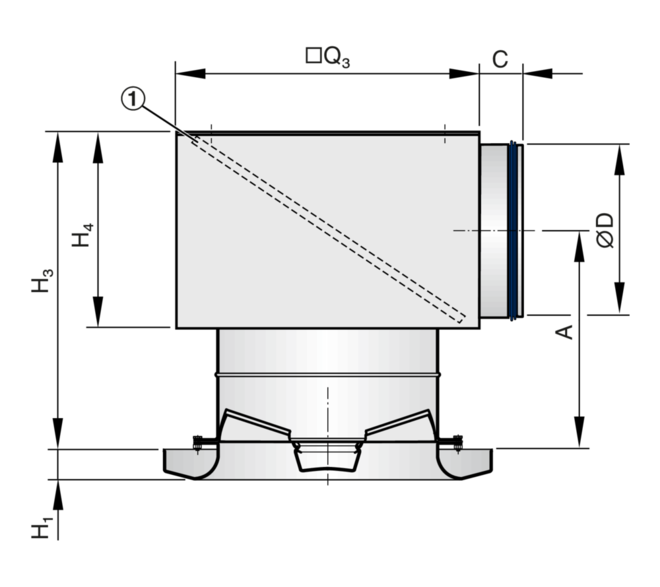

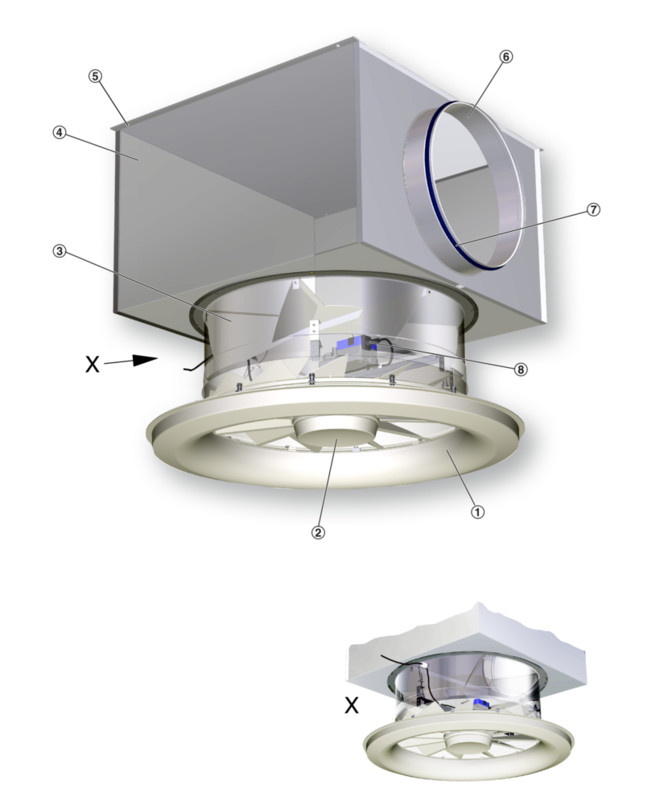

Schéma du VDL, avec caisson pour raccordement horizontal
00109713_0.
① Façade
② Embout décoratif
③ Unité à jet hélicoïdal avec ailettes opposées (uniquement avec les dimensions nominales 630 et 800)
④ Caisson de raccordement
⑤ Patte de suspension
⑥ Collerette de raccordement
En option
⑦ Joint à lèvre
⑧ Servomoteur et barre transversale



00109713_0.
00143929_0
00144436_0

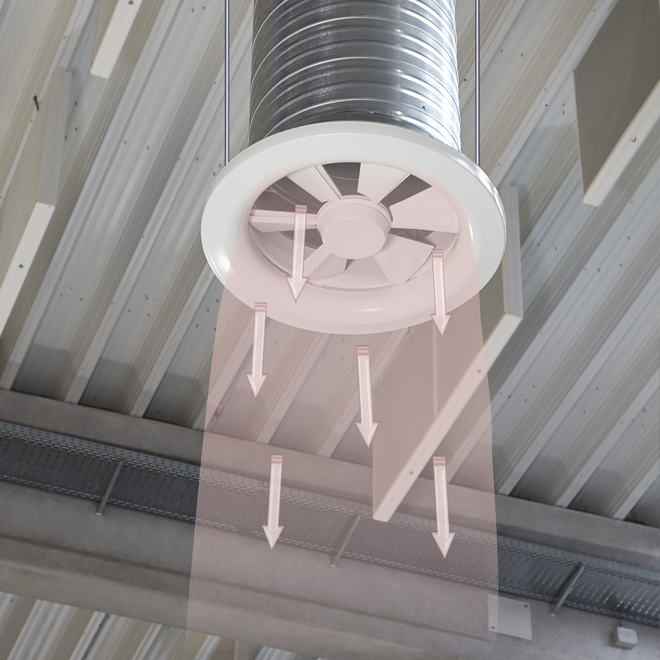

Fonctionnement

Les diffuseurs plafonniers à jet hélicoïdal, utilisés dans les systèmes de conditionnement d'air, Le flux qui en résulte induit de hauts niveaux d'air ambiant, réduisant alors rapidement la vitesse du flux et la différence de température entre l'air soufflé et l'air ambiant. Les diffuseurs plafonniers à jet hélicoïdal permettent des débits d'air importants. Il en résulte une ventilation mélangée dans les zones de confort, avec une bonne ventilation globale du local, avec très peu de turbulences dans la zone de séjour.

Les diffuseurs plafonniers à jet hélicoïdal de type VDL possèdent des ailettes réglables. Différentes veines d'air permettent un mode de refroidissement ou de chauffage, ou un réglage selon des charges variables. Soufflage horizontal omnidirectionnel. Possibilité de soufflage à la verticale en mode chauffage. Le delta de température entre l'air soufflé et l'air ambiant peut aller de –12 à +15 K.

Un servomoteur (en option) permet de régler les ailettes à la demande.

Fonctionnement

Les diffuseurs plafonniers à jet hélicoïdal, utilisés dans les systèmes de conditionnement d'air, Le flux qui en résulte induit de hauts niveaux d'air ambiant, réduisant alors rapidement la vitesse du flux et la différence de température entre l'air soufflé et l'air ambiant. Les diffuseurs plafonniers à jet hélicoïdal permettent des débits d'air importants. Il en résulte une ventilation mélangée dans les zones de confort, avec une bonne ventilation globale du local, avec très peu de turbulences dans la zone de séjour.

Les diffuseurs plafonniers à jet hélicoïdal de type VDL possèdent des ailettes réglables. Différentes veines d'air permettent un mode de refroidissement ou de chauffage, ou un réglage selon des charges variables. Soufflage horizontal omnidirectionnel. Possibilité de soufflage à la verticale en mode chauffage. Le delta de température entre l'air soufflé et l'air ambiant peut aller de –12 à +15 K.

Un servomoteur (en option) permet de régler les ailettes à la demande.

trox_blau20

Dimensions nominales

315, 400, 630, 800 mm

 trox_blau20

Débit d'air minimal

65 – 320 l/s ou 234 – 1152 m³/h

 trox_blau20

Débit d'air maximal, avec LWA ≅ 50 dB(A)

170 – 1080 l/s ou 612 – 3888 m³/h

 trox_blau20

Delta de température entre l'air soufflé et la température ambiante

–12 à +15 K

Dimensions nominales

315, 400, 630, 800 mm

Débit d'air minimal

65 – 320 l/s ou 234 – 1152 m³/h

Débit d'air maximal, avec LWA ≅ 50 dB(A)

170 – 1080 l/s ou 612 – 3888 m³/h

Delta de température entre l'air soufflé et la température ambiante

–12 à +15 K


Les tableaux de sélection rapide offrent un bon aperçu des débits d'air, des niveaux de puissance acoustique et des pressions différentielles correspondants.

Les débits d'air maximum s'appliquent à un niveau de puissance acoustique d'environ 50 dB (A) avec clapet en position 0.

Les valeurs exactes de l'ensemble des paramètres peuvent être déterminées à l'aide de notre programme de sélection Easy Product Finder.

Les tableaux de sélection rapide offrent un bon aperçu des débits d'air, des niveaux de puissance acoustique et des pressions différentielles correspondants.

Les débits d'air maximum s'appliquent à un niveau de puissance acoustique d'environ 50 dB (A) avec clapet en position 0.

Les valeurs exactes de l'ensemble des paramètres peuvent être déterminées à l'aide de notre programme de sélection Easy Product Finder.

VDL-*-H-...-M, VDL-*-H-...-E*, niveau de puissance acoustique et pression différentielle totale trox_blau20 Dimension nominale V V Δpt LWA trox_blau20 Dimension nominale l/s m³/h Pa dB(A) trox_blau20

315

65

234

9

22

 trox_blau20

315

100

360

20

34

 trox_blau20

315

135

486

37

43

 trox_blau20

315

170

612

59

50

 trox_blau20

400

95

342

7

18

 trox_blau20

400

170

612

22

32

 trox_blau20

400

250

900

49

42

 trox_blau20

400

325

1170

82

50

 trox_blau20

630

235

846

8

23

 trox_blau20

630

365

1314

20

35

 trox_blau20

630

495

1782

38

44

 trox_blau20

630

625

2250

60

50

 trox_blau20

800

320

1152

8

24

 trox_blau20

800

470

1692

18

35

 trox_blau20

800

620

2232

31

43

 trox_blau20

800

765

2754

47

50
VDL-*-V-...-M, VDL-*-V-...-E*, VDL-*-F-M, niveau de puissance acoustique et pression différentielle totale trox_blau20 Dimension nominale V V Δpt LWA trox_blau20 Dimension nominale l/s m³/h Pa dB(A) trox_blau20

315

65

234

6

19

 trox_blau20

315

115

414

19

33

 trox_blau20

315

165

594

39

43

 trox_blau20

315

215

774

66

50

 trox_blau20

400

95

342

5

15

 trox_blau20

400

180

648

19

31

 trox_blau20

400

265

954

41

41

 trox_blau20

400

350

1260

71

50

 trox_blau20

630

235

846

6

16

 trox_blau20

630

405

1458

18

32

 trox_blau20

630

575

2070

36

43

 trox_blau20

630

730

2628

58

50

 trox_blau20

800

320

1152

7

20

 trox_blau20

800

500

1800

17

33

 trox_blau20

800

680

2448

32

43

 trox_blau20

800

865

3114

52

50
VDL-*-H-...-X, niveau de puissance acoustique et pression différentielle totale trox_blau20 Dimension nominale V V Δpt LWA trox_blau20 Dimension nominale l/s m³/h Pa dB(A) trox_blau20

315

65

234

7

16

 trox_blau20

315

115

414

23

32

 trox_blau20

315

165

594

48

43

 trox_blau20

315

210

756

78

50

 trox_blau20

400

95

342

7

14

 trox_blau20

400

180

648

26

32

 trox_blau20

400

265

954

57

44

 trox_blau20

400

325

1170

86

50

 trox_blau20

630

235

846

8

15

 trox_blau20

630

405

1458

23

33

 trox_blau20

630

575

2070

47

44

 trox_blau20

630

685

2466

67

50

 trox_blau20

800

320

1152

7

19

 trox_blau20

800

500

1800

17

32

 trox_blau20

800

930

3348

58

50

 trox_blau20

800

920

3312

57

50
VDL-*-V-...-X, VDL-*-F-X, niveau de puissance acoustique et pression différentielle totale trox_blau20 Dimension nominale V V Δpt LWA trox_blau20 Dimension nominale l/s m³/h Pa dB(A) trox_blau20

315

65

234

6

17

 trox_blau20

315

115

414

19

32

 trox_blau20

315

165

594

39

41

 trox_blau20

315

225

810

72

50

 trox_blau20

400

95

342

5

13

 trox_blau20

400

185

666

20

30

 trox_blau20

400

275

990

45

41

 trox_blau20

400

365

1314

79

50

 trox_blau20

630

235

846

5

15

 trox_blau20

630

440

1584

17

31

 trox_blau20

630

650

2700

49

47

 trox_blau20

630

840

3024

62

50

 trox_blau20

800

320

1152

4

22

 trox_blau20

800

570

2052

14

35

 trox_blau20

800

820

2952

28

43

 trox_blau20

800

1080

3888

49

50

VDL-*-H-...-M, VDL-*-H-...-E*, niveau de puissance acoustique et pression différentielle totale

Dimension nominale V Δpt LWA
Dimension nominale l/s m³/h Pa dB(A)

315

65

234

9

22

315

100

360

20

34

315

135

486

37

43

315

170

612

59

50

400

95

342

7

18

400

170

612

22

32

400

250

900

49

42

400

325

1170

82

50

630

235

846

8

23

630

365

1314

20

35

630

495

1782

38

44

630

625

2250

60

50

800

320

1152

8

24

800

470

1692

18

35

800

620

2232

31

43

800

765

2754

47

50


VDL-*-V-...-M, VDL-*-V-...-E*, VDL-*-F-M, niveau de puissance acoustique et pression différentielle totale

Dimension nominale V Δpt LWA
Dimension nominale l/s m³/h Pa dB(A)

315

65

234

6

19

315

115

414

19

33

315

165

594

39

43

315

215

774

66

50

400

95

342

5

15

400

180

648

19

31

400

265

954

41

41

400

350

1260

71

50

630

235

846

6

16

630

405

1458

18

32

630

575

2070

36

43

630

730

2628

58

50

800

320

1152

7

20

800

500

1800

17

33

800

680

2448

32

43

800

865

3114

52

50


VDL-*-H-...-X, niveau de puissance acoustique et pression différentielle totale

Dimension nominale V Δpt LWA
Dimension nominale l/s m³/h Pa dB(A)

315

65

234

7

16

315

115

414

23

32

315

165

594

48

43

315

210

756

78

50

400

95

342

7

14

400

180

648

26

32

400

265

954

57

44

400

325

1170

86

50

630

235

846

8

15

630

405

1458

23

33

630

575

2070

47

44

630

685

2466

67

50

800

320

1152

7

19

800

500

1800

17

32

800

930

3348

58

50

800

920

3312

57

50


VDL-*-V-...-X, VDL-*-F-X, niveau de puissance acoustique et pression différentielle totale

Dimension nominale V Δpt LWA
Dimension nominale l/s m³/h Pa dB(A)

315

65

234

6

17

315

115

414

19

32

315

165

594

39

41

315

225

810

72

50

400

95

342

5

13

400

185

666

20

30

400

275

990

45

41

400

365

1314

79

50

630

235

846

5

15

630

440

1584

17

31

630

650

2700

49

47

630

840

3024

62

50

800

320

1152

4

22

800

570

2052

14

35

800

820

2952

28

43

800

1080

3888

49

50


Diffuseur plafonnier à jet hélicoïdal et à façade circulaire pour locaux de grande hauteur situées dans les zones de confort et les zones industrielles. Pour soufflage uniquement. Avec ailettes de déflexion fixes pour soufflage horizontal, et avec ailettes réglables pour soufflage horizontal (0°) à vertical (90°). Soufflage horizontal à forte induction. Pour montage suspendu et pour plafonds suspendus.

Composant prêt à monter, composé de la façade, d'ailettes, d'un collier de gaine ou d'un caisson à raccordement latéral ou supérieure, et de pattes de suspension. Façade démontable ou non démontable.

La façade démontable est fixée sur la barre transversale à l'aide d'une vis centrale, recouverte par un embout décoratif.

Collerette de raccordement adaptée aux gaines EN 1506 ou EN 13180.

Niveau de puissance acoustique du bruit du flux d'air mesuré suivant EN ISO 5135.

Caractéristiques spéciales

  • Pour locaux de grande hauteur, avec ailettes de diffusion réglables
  • Façade à contours optimisés sur le plan aérodynamique
  • La veine d'air peut être réglée manuellement ou à l'aide d'un servomoteur
  • Raccordement en gaine horizontal ou vertical

Matériaux et finitions

  • Ailettes, caisson, collerette, bord élargi, caisson de raccordement et barre transversale en tôle d'acier galvanisé
  • Façade et embout décoratif en aluminium
  • Cage de protection en maille d'acier
  • Ailettes, collerette, bord élargi, caisson de raccordement, façade et embout décoratif laqués blanc pur, RAL 9010
  • P1 : Laquée, couleur RAL CLASSIC

Données techniques

  • Dimensions nominales : 315, 400, 630, 800 mm
  • Débit d'air minimal : 65 à 320 l/s ou 234 à 1152 m³/h
  • Débit d'air maximal, avec LWA ≅ 50 dB(A) : 170 à 1080 l/s ou 612 à 3888 m³/h
  • Soufflage d'air avec une différence de température d'air ambiant : -12 à +10 K

Caractéristiques de sélection

  • V _______________________ [m³/h]
  • Δpt _______________________ [Pa]

Bruit du flux d'air

  • LWA _______________________ [dB(A)]

Diffuseur plafonnier à jet hélicoïdal et à façade circulaire pour locaux de grande hauteur situées dans les zones de confort et les zones industrielles. Pour soufflage uniquement. Avec ailettes de déflexion fixes pour soufflage horizontal, et avec ailettes réglables pour soufflage horizontal (0°) à vertical (90°). Soufflage horizontal à forte induction. Pour montage suspendu et pour plafonds suspendus.

Composant prêt à monter, composé de la façade, d'ailettes, d'un collier de gaine ou d'un caisson à raccordement latéral ou supérieure, et de pattes de suspension. Façade démontable ou non démontable.

La façade démontable est fixée sur la barre transversale à l'aide d'une vis centrale, recouverte par un embout décoratif.

Collerette de raccordement adaptée aux gaines EN 1506 ou EN 13180.

Niveau de puissance acoustique du bruit du flux d'air mesuré suivant EN ISO 5135.

Caractéristiques spéciales

  • Pour locaux de grande hauteur, avec ailettes de diffusion réglables
  • Façade à contours optimisés sur le plan aérodynamique
  • La veine d'air peut être réglée manuellement ou à l'aide d'un servomoteur
  • Raccordement en gaine horizontal ou vertical

Matériaux et finitions

  • Ailettes, caisson, collerette, bord élargi, caisson de raccordement et barre transversale en tôle d'acier galvanisé
  • Façade et embout décoratif en aluminium
  • Cage de protection en maille d'acier
  • Ailettes, collerette, bord élargi, caisson de raccordement, façade et embout décoratif laqués blanc pur, RAL 9010
  • P1 : Laquée, couleur RAL CLASSIC

Données techniques

  • Dimensions nominales : 315, 400, 630, 800 mm
  • Débit d'air minimal : 65 à 320 l/s ou 234 à 1152 m³/h
  • Débit d'air maximal, avec LWA ≅ 50 dB(A) : 170 à 1080 l/s ou 612 à 3888 m³/h
  • Soufflage d'air avec une différence de température d'air ambiant : -12 à +10 K

Caractéristiques de sélection

  • V _______________________ [m³/h]
  • Δpt _______________________ [Pa]

Bruit du flux d'air

  • LWA _______________________ [dB(A)]

Ce texte de spécification décrit les propriétés générales du produit. Les textes d'autres modèles peuvent être créés avec notre programme de sélection Easy Product Finder.

00133909_0

 Type
VDL       Diffuseur à jet hélicoïdal

Style d'exécution – façade
A       Sans bride de raccordement
B       Avec bride de raccordement

 Raccordement
F       Façade uniquement
H       Avec caisson de raccordement horizontal
V       Vertical

 Accessoires 1
Aucune indication : sans
L       Avec joint à lèvre (uniquement pour les raccords de type V et H)

 Façade
       Uniquement en combinaison avec un raccordement H ou V
N       Non démontable
D       Démontable



 Accessoires 2
       Uniquement en combinaison avec une façade de style B, fournis séparément
K       Bord élargi
S       Grille de protection

 Réglage
M       Manuel
X       Sans (lamelles fixes, soufflage horizontal uniquement)
       Servomoteur électrique
E1       230 V AC, 3-points
E2       24 V AC/DC, 3-points
E3       24 V AC/DC, modulant 2 – 10 V DC

 Dimensions nominales [mm]
315
400
630
800

 Surface apparente de la façade
       Aucune indication : laquée RAL 9010, blanc pur
P1       Laquée, indiquer la nuance de couleur RAL CLASSIC

       Niveau de brillance
       RAL 9010 50 %
       RAL 9006 30 %
       Autres couleurs RAL 70 %

Exemple de commande : VDL–B–H–L–S–D–E3/400/P1-RAL 9016

Forme de construction – façade

Avec bride de raccordement

Raccordement

Horizontal

Accessoires 1

Joint à lèvre

Façade de diffuseur

Démontable

Accessoires 2

Grille de protection

Réglage

Servomoteur électrique 24 VCA, 2 à 10 VCC

Dimension nominale

400 mm

Surface apparente de la façade

RAL 9016, blanc trafic, taux de brillance 70 %




Modèles, Accessoires, Dimensions et poids, Détails du produit

  • Modèles
  • Accessoires
  • Dimensions et poids
  • Détails du produit
VDL-A
00132476_0


00132476_0
00132524_0
00132529_0
00132714_0
00132527_0
00132711_0

VDL-A

Façade VDL-A

  • Façade sans bride de raccordement

Dimensions nominales

  • 315, 400, 630, 800

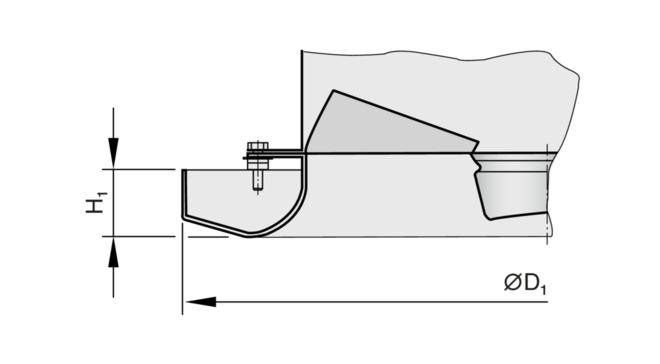

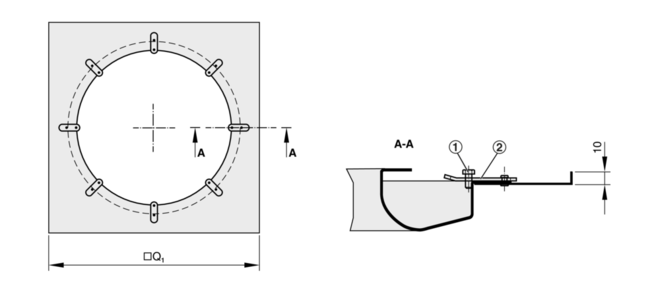

VDL-B

Façade VDL-B

  • Façade avec bride de raccordement

Dimensions nominales

  • 315, 400, 630, 800

VDL-*-F-X

Modèle

  • Façade avec ailettes fixes

Dimensions nominales

  • 315, 400, 630, 800

Pièces et caractéristiques

  • Collerette circulaire pour raccordement à une gaine verticale

Caractéristiques d'éxécution

  • Raccordement adapté aux gaines circulaires conformément aux normes EN 1506 ou EN 13180

VDL-*-F-M

Modèle

  • Façade à ailettes alternativement fixes et réglables, pour un soufflage horizontal (0°) à vertical (90°)

Dimensions nominales

  • 315, 400, 630, 800

Pièces et caractéristiques

  • Collerette circulaire pour raccordement à une gaine verticale

Caractéristiques d'éxécution

  • Raccordement adapté aux gaines circulaires conformément aux normes EN 1506 ou EN 13180

VDL-*-H-N

Modèle

  • Avec caisson pour raccordement horizontal
  • Façade non démontable

Dimensions nominales

  • 315, 400, 630, 800

Pièces et caractéristiques

  • Caisson pour raccordement horizontal
  • Joint à lèvre (en option)

Caractéristiques d'éxécution

  • Raccordement adapté aux gaines circulaires conformément aux normes EN 1506 ou EN 13180
  • Collerette de raccordement avec rainure pour joint à lèvre (en cas de commande d'un joint à lèvre accessoire)

VDL-*-H-D

Modèle

  • Avec caisson pour raccordement horizontal
  • Façade démontable
  • Servomoteur de réglage des ailettes (en option)

Dimensions nominales

  • 315, 400, 630, 800

Pièces et caractéristiques

  • Caisson pour raccordement horizontal
  • Joint à lèvre (en option)

Caractéristiques d'éxécution

  • Raccordement adapté aux gaines circulaires conformément aux normes EN 1506 ou EN 13180
  • Collerette de raccordement avec rainure pour joint à lèvre (en cas de commande d'un joint à lèvre accessoire)

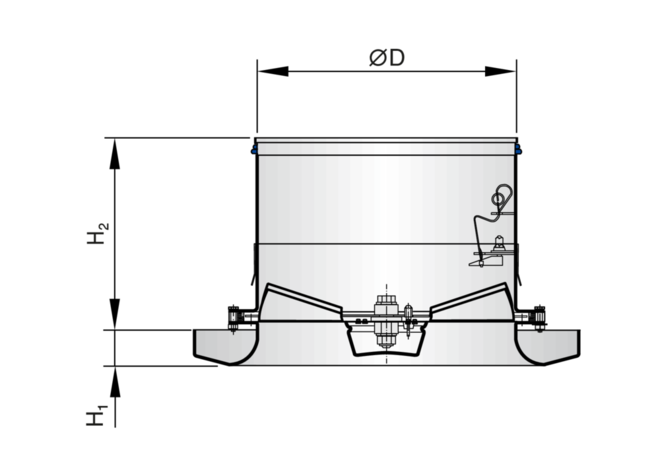

VDL-*-V-N

Modèle

  • Avec caisson pour raccordement vertical
  • Façade non démontable

Dimensions nominales

  • 630, 800

Pièces et caractéristiques

  • Caisson pour raccordement vertical
  • Joint à lèvre (en option)

Caractéristiques d'éxécution

  • Raccordement adapté aux gaines circulaires conformément aux normes EN 1506 ou EN 13180
  • Collerette de raccordement avec rainure pour joint à lèvre (en cas de commande d'un joint à lèvre accessoire)

VDL-*-V-D

Modèle

  • Avec caisson pour raccordement vertical
  • Façade démontable
  • Servomoteur de réglage des ailettes (en option)

Dimensions nominales

  • 315, 400, 630, 800

Pièces et caractéristiques

  • Caisson pour raccordement vertical
  • Joint à lèvre (en option)

Caractéristiques d'éxécution

  • Raccordement adapté aux gaines circulaires conformément aux normes EN 1506 ou EN 13180
  • Collerette de raccordement avec rainure pour joint à lèvre (en cas de commande d'un joint à lèvre accessoire)

VDL-A

Façade VDL-A

  • Façade sans bride de raccordement

Dimensions nominales

  • 315, 400, 630, 800

VDL-B

Façade VDL-B

  • Façade avec bride de raccordement

Dimensions nominales

  • 315, 400, 630, 800

VDL-*-F-X

Modèle

  • Façade avec ailettes fixes

Dimensions nominales

  • 315, 400, 630, 800

Pièces et caractéristiques

  • Collerette circulaire pour raccordement à une gaine verticale

Caractéristiques d'éxécution

  • Raccordement adapté aux gaines circulaires conformément aux normes EN 1506 ou EN 13180

VDL-*-F-M

Modèle

  • Façade à ailettes alternativement fixes et réglables, pour un soufflage horizontal (0°) à vertical (90°)

Dimensions nominales

  • 315, 400, 630, 800

Pièces et caractéristiques

  • Collerette circulaire pour raccordement à une gaine verticale

Caractéristiques d'éxécution

  • Raccordement adapté aux gaines circulaires conformément aux normes EN 1506 ou EN 13180

VDL-*-H-N

Modèle

  • Avec caisson pour raccordement horizontal
  • Façade non démontable

Dimensions nominales

  • 315, 400, 630, 800

Pièces et caractéristiques

  • Caisson pour raccordement horizontal
  • Joint à lèvre (en option)

Caractéristiques d'éxécution

  • Raccordement adapté aux gaines circulaires conformément aux normes EN 1506 ou EN 13180
  • Collerette de raccordement avec rainure pour joint à lèvre (en cas de commande d'un joint à lèvre accessoire)

VDL-*-H-D

Modèle

  • Avec caisson pour raccordement horizontal
  • Façade démontable
  • Servomoteur de réglage des ailettes (en option)

Dimensions nominales

  • 315, 400, 630, 800

Pièces et caractéristiques

  • Caisson pour raccordement horizontal
  • Joint à lèvre (en option)

Caractéristiques d'éxécution

  • Raccordement adapté aux gaines circulaires conformément aux normes EN 1506 ou EN 13180
  • Collerette de raccordement avec rainure pour joint à lèvre (en cas de commande d'un joint à lèvre accessoire)

VDL-*-V-N

Modèle

  • Avec caisson pour raccordement vertical
  • Façade non démontable

Dimensions nominales

  • 630, 800

Pièces et caractéristiques

  • Caisson pour raccordement vertical
  • Joint à lèvre (en option)

Caractéristiques d'éxécution

  • Raccordement adapté aux gaines circulaires conformément aux normes EN 1506 ou EN 13180
  • Collerette de raccordement avec rainure pour joint à lèvre (en cas de commande d'un joint à lèvre accessoire)

VDL-*-V-D

Modèle

  • Avec caisson pour raccordement vertical
  • Façade démontable
  • Servomoteur de réglage des ailettes (en option)

Dimensions nominales

  • 315, 400, 630, 800

Pièces et caractéristiques

  • Caisson pour raccordement vertical
  • Joint à lèvre (en option)

Caractéristiques d'éxécution

  • Raccordement adapté aux gaines circulaires conformément aux normes EN 1506 ou EN 13180
  • Collerette de raccordement avec rainure pour joint à lèvre (en cas de commande d'un joint à lèvre accessoire)

VDL-...-X, fixe trox_blau20 Modèle Dimension nominale Dimension nominale Dimension nominale Dimension nominale Modèle Modèle Modèle trox_blau20 Modèle mm mm mm mm ① ② ③ trox_blau20 Modèle 315 400 630 800 -L- -K- -S- trox_blau20

VDL-A-F-X

+

+

+

+

–

–

–

trox_blau20

VDL-A-H-*-D-X

+

+

+

+

+

–

–

trox_blau20

VDL-A-H-*-N-X

+

+

+

+

+

–

–

trox_blau20

VDL-B-F-*-X

+

+

+

+

–

+

+

trox_blau20

VDL-B-H-*-D-*-X

+

+

+

+

+

+

+

trox_blau20

VDL-B-H-*-N-*-X

+

+

+

+

+

+

+

① Joint à lèvre

② Bord étendu

③ Cage de protection

+ Possible

– Impossible

VDL-...-M, réglage manuel trox_blau20 Modèle Dimension nominale Dimension nominale Dimension nominale Dimension nominale Modèle Modèle Modèle trox_blau20 Modèle mm mm mm mm ① ② ③ trox_blau20 Modèle 315 400 630 800 -L- -K- -S- trox_blau20

VDL-A-F-M

+

+

–

–

–

–

–

trox_blau20

VDL-A-V-*-D-M

+

+

+

+

+

–

–

trox_blau20

VDL-A-V-*-N-M

–

–

+

+

+

–

–

trox_blau20

VDL-A-H-*-D-M

+

+

+

+

+

–

–

trox_blau20

VDL-A-H-*-N-M

+

+

+

+

+

–

–

trox_blau20

VDL-B-F-*-M

+

+

–

–

–

+

+

trox_blau20

VDL-B-V-*-D-*-M

+

+

+

+

+

+

+

trox_blau20

VDL-B-V-*-N-*-M

–

–

+

+

+

+

+

trox_blau20

VDL-B-H-*-D-*-M

+

+

+

+

+

+

+

trox_blau20

VDL-B-H-*-N-*-M

+

+

+

+

+

+

+

① Joint à lèvre

② Bord étendu

③ Cage de protection

+ Possible

– Impossible

VDL-...-E*, avec servomoteur trox_blau20 Modèle Dimension nominale Dimension nominale Dimension nominale Dimension nominale Modèle Modèle Modèle trox_blau20 Modèle mm mm mm mm ① ② ③ trox_blau20 Modèle 315 400 630 800 -L- -K- -S- trox_blau20

VDL-A-V-*-D-E*

+

+

+

+

+

–

–

trox_blau20

VDL-A-H-*-D-E*

+

+

+

+

+

–

–

trox_blau20

VDL-B-V-*-D-*-E*

+

+

+

+

+

+

+

trox_blau20

VDL-B-H-*-D-*-E*

+

+

+

+

+

+

+

① Joint à lèvre

② Bord étendu

③ Cage de protection

+ Possible

– Impossible

VDL-...-X, fixe

Modèle Dimension nominale Modèle
Modèle mm ① ② ③
Modèle 315 400 630 800 -L- -K- -S-

VDL-A-F-X

+

+

+

+

–

–

–

VDL-A-H-*-D-X

+

+

+

+

+

–

–

VDL-A-H-*-N-X

+

+

+

+

+

–

–

VDL-B-F-*-X

+

+

+

+

–

+

+

VDL-B-H-*-D-*-X

+

+

+

+

+

+

+

VDL-B-H-*-N-*-X

+

+

+

+

+

+

+

① Joint à lèvre

② Bord étendu

③ Cage de protection

+ Possible

– Impossible


VDL-...-M, réglage manuel

Modèle Dimension nominale Modèle
Modèle mm ① ② ③
Modèle 315 400 630 800 -L- -K- -S-

VDL-A-F-M

+

+

–

–

–

–

–

VDL-A-V-*-D-M

+

+

+

+

+

–

–

VDL-A-V-*-N-M

–

–

+

+

+

–

–

VDL-A-H-*-D-M

+

+

+

+

+

–

–

VDL-A-H-*-N-M

+

+

+

+

+

–

–

VDL-B-F-*-M

+

+

–

–

–

+

+

VDL-B-V-*-D-*-M

+

+

+

+

+

+

+

VDL-B-V-*-N-*-M

–

–

+

+

+

+

+

VDL-B-H-*-D-*-M

+

+

+

+

+

+

+

VDL-B-H-*-N-*-M

+

+

+

+

+

+

+

① Joint à lèvre

② Bord étendu

③ Cage de protection

+ Possible

– Impossible


VDL-...-E*, avec servomoteur

Modèle Dimension nominale Modèle
Modèle mm ① ② ③
Modèle 315 400 630 800 -L- -K- -S-

VDL-A-V-*-D-E*

+

+

+

+

+

–

–

VDL-A-H-*-D-E*

+

+

+

+

+

–

–

VDL-B-V-*-D-*-E*

+

+

+

+

+

+

+

VDL-B-H-*-D-*-E*

+

+

+

+

+

+

+

① Joint à lèvre

② Bord étendu

③ Cage de protection

+ Possible

– Impossible


Bord élargi
00111186_0..
① Vis
② Barre de fixation


00111186_0..
00111188_0..

VDL-B-...-K

Accessoires

  • Bord élargi
  • Uniquement pour les façades à bride de raccordement (VDL-B)

Dimensions nominales

  • 315, 400, 630, 800

Pièces et caractéristiques

  • Un bord élargi améliore le soufflage horizontal en mode refroidissement

VDL-B-...-S

Accessoires

  • Grille de protection
  • Uniquement pour les façades à bride de raccordement (VDL-B)

Dimensions nominales

  • 315, 400, 630, 800

Pièces et caractéristiques

  • Une grille de protection protège les ailettes (ex. : dans les gymnases)

VDL-B-...-KVDL-B-...-S

VDL-B-...-K

Accessoires

  • Bord élargi
  • Uniquement pour les façades à bride de raccordement (VDL-B)

Dimensions nominales

  • 315, 400, 630, 800

Pièces et caractéristiques

  • Un bord élargi améliore le soufflage horizontal en mode refroidissement

VDL-B-...-S

Accessoires

  • Grille de protection
  • Uniquement pour les façades à bride de raccordement (VDL-B)

Dimensions nominales

  • 315, 400, 630, 800

Pièces et caractéristiques

  • Une grille de protection protège les ailettes (ex. : dans les gymnases)



VDL-A
00117715_0.


00117715_0.
00128737_0
00151484_0
00117769_0.......
00117939_0.
00117734_0......
00117750_0....
00143667_0
VDL-A, VDL-BVDL-*-F-X, VDL-*-F-M

VDL-*-F-M uniquement pour les dimensions nominales 315, 400

VDL-*-H-N, VDL-*-H-D

Les poids s'appliquent au modèle avec servomoteur

VDL-*-V-N, VDL-*-V-D

Les poids s'appliquent au modèle avec servomoteur

VDL-*-F-M uniquement pour les dimensions nominales 315, 400

Les poids s'appliquent au modèle avec servomoteur

Les poids s'appliquent au modèle avec servomoteur

VDL-A
00144174_0


00144174_0
00144168_0
00143667_0
VDL

Exemples de montage, Détails du montage, Informations de base et nomenclature

  • Exemples de montage
  • Détails du montage
  • Informations de base et nomenclature
Montage en suspension libre
00104570_0.


00104570_0.
00104560_0.
Montage à ras du plafond
00143703_0

  • Deux sens de soufflage : horizontal et vertical
  • Raccordement en gaine horizontal ou vertical


00143703_0
00143697_0
00143673_0
00143709_0

Montage et mise en service

  • De préférence pour les locaux d'une hauteur libre minimale de 3,8 m
  • Montage à ras du plafond
  • VDL-...-K : montage suspendu également
  • La distance d'au moins 300 mm par rapport au plafond permet un réglage continu de la veine d'air
  • Raccordement en gaine horizontal ou vertical

Informations sur l'installation

  • Montage à ras du plafond ou suspendu
  • En cas de montage du VDL à ras d'un plafond ouvert, la veine d'air sera alors identique à celle d'un montage suspendu
  • Le réglage continu de la veine d'air à l'aide d'un servomoteur est possible uniquement en cas de montage suspendu, de montage au ras d'un plafond ouvert, ou de montage avec le diffuseur qui sort d'un plafond ouvert
  • Montage et branchements à effectuer par des tiers

Ces schémas sont uniquement destinés à illustrer les détails de montage.

Découpe de plafond

Montage et mise en service

  • De préférence pour les locaux d'une hauteur libre minimale de 3,8 m
  • Montage à ras du plafond
  • VDL-...-K : montage suspendu également
  • La distance d'au moins 300 mm par rapport au plafond permet un réglage continu de la veine d'air
  • Raccordement en gaine horizontal ou vertical

Informations sur l'installation

  • Montage à ras du plafond ou suspendu
  • En cas de montage du VDL à ras d'un plafond ouvert, la veine d'air sera alors identique à celle d'un montage suspendu
  • Le réglage continu de la veine d'air à l'aide d'un servomoteur est possible uniquement en cas de montage suspendu, de montage au ras d'un plafond ouvert, ou de montage avec le diffuseur qui sort d'un plafond ouvert
  • Montage et branchements à effectuer par des tiers

Ces schémas sont uniquement destinés à illustrer les détails de montage.

Dimensions principales

ØD [mm]

Diamètre extérieur de la collerette

ØD₁ [mm]

Diamètre extérieur d'une façade circulaire

ØD₂ [mm]

Diamètre d'une façade circulaire

ØD₃ [mm]

Diamètre d'un caisson de raccordement circulaire

□Q₁ [mm]

Diamètre extérieur d'une façade carrée

□Q₂ [mm]

Dimensions d'une façade carrée

□Q₃ [mm]

Dimensions d'un caisson de raccordement carré

H₁ [mm]

Distance (hauteur) entre le bord inférieur du plafond et le bord inférieur de la façade

H₂ [mm]

Hauteur d'un diffuseur plafonnier, entre le bord inférieur du plafond et le bord supérieur de la collerette de raccordement

H₃ [mm]

Hauteur d'un diffuseur plafonnier à caisson de raccordement, entre le bord inférieur du plafond et le bord supérieur du caisson de raccordement ou de la collerette de raccordement

A [mm]

Position de la collerette de raccordement, définie par la distance entre la ligne centrale de la collerette de raccordement et le bord inférieur du plafond

C [mm]

Longueur de la collerette de raccordement

m [kg]

Poids

Nomenclature

LWA [dB(A)]

A-Niveau de puissance acoustique pondéré du bruit du flux d'air

V [m³/h] et [l/s]

Débit d'air

Δtz [K]

Delta de température entre l'air soufflé et la température ambiante

Δpt [Pa]

Pression différentielle

Aeff [m²]

Surface de soufflage effective


Tous les niveaux de puissance acoustique sont basés sur 1 pW.

Dimensions principales

ØD [mm]

Diamètre extérieur de la collerette

ØD₁ [mm]

Diamètre extérieur d'une façade circulaire

ØD₂ [mm]

Diamètre d'une façade circulaire

ØD₃ [mm]

Diamètre d'un caisson de raccordement circulaire

□Q₁ [mm]

Diamètre extérieur d'une façade carrée

□Q₂ [mm]

Dimensions d'une façade carrée

□Q₃ [mm]

Dimensions d'un caisson de raccordement carré

H₁ [mm]

Distance (hauteur) entre le bord inférieur du plafond et le bord inférieur de la façade

H₂ [mm]

Hauteur d'un diffuseur plafonnier, entre le bord inférieur du plafond et le bord supérieur de la collerette de raccordement

H₃ [mm]

Hauteur d'un diffuseur plafonnier à caisson de raccordement, entre le bord inférieur du plafond et le bord supérieur du caisson de raccordement ou de la collerette de raccordement

A [mm]

Position de la collerette de raccordement, définie par la distance entre la ligne centrale de la collerette de raccordement et le bord inférieur du plafond

C [mm]

Longueur de la collerette de raccordement

m [kg]

Poids

Nomenclature

LWA [dB(A)]

A-Niveau de puissance acoustique pondéré du bruit du flux d'air

V [m³/h] et [l/s]

Débit d'air

Δtz [K]

Delta de température entre l'air soufflé et la température ambiante

Δpt [Pa]

Pression différentielle

Aeff [m²]

Surface de soufflage effective


Tous les niveaux de puissance acoustique sont basés sur 1 pW.

Téléchargements

Information produit

  • Brochure technique Serie VDL

    Brochure technique  2.1 Mo pdf

TROX Services

production {"X-Frame-Options"=>"SAMEORIGIN", "X-XSS-Protection"=>"1; mode=block", "X-Content-Type-Options"=>"nosniff", "X-Download-Options"=>"noopen", "X-Permitted-Cross-Domain-Policies"=>"none", "Referrer-Policy"=>"strict-origin-when-cross-origin", "Content-Security-Policy"=>"frame-ancestors 'self' https://api.scrivito.com https://punchoutcommerce.com https://www.trox.de https://trox-extern.com https://psp40.onventis.com https://psp22.onventis.com https://trox4u.troxgroup.com", "Strict-Transport-Security"=>"max-age=31536000; includeSubDomains", "Content-Type"=>"text/html; charset=utf-8"}

Partager la page

Recommander cette page

Vous avez la possibilité de recommander cette page en partageant le lien.

Les champs marqués d'une étoile (*) sont obligatoires.

Contact

Merci pour votre message !

Votre recommandation a été envoyée et sera bientôt reçue par le destinataire.

Contact

Nous sommes à votre disposition

Veuillez préciser votre message et le type de demande.
Tel.: +41 26 425 59 00 | Fax: +41 26 425 59 01

Pièce jointe (max. 10MB)
Votre message
Votre message pour

Les champs marqués d'une étoile (*) sont obligatoires.

Contact

Merci pour votre message !

Votre message a été envoyé et sera traité dans les plus brefs délais.
Notre département de traitement des demandes prendra contact avec vous dès que possible.
Pour les questions d'ordre général concernant les produits ou services, vous pouvez aussi nous appeler :
Tel.: +41 26 425 59 00 | Fax: +41 26 425 59 01

Contact

Nous sommes à votre disposition

Veuillez préciser votre message et le type de demande.
Tel.: +41 26 425 59 00 | Fax: +41 26 425 59 01

Pièce jointe (max. 10MB)
Votre message
Votre message pour

Les champs marqués d'une étoile (*) sont obligatoires.

Contact

Merci pour votre message !

Votre message a été envoyé et sera traité dans les plus brefs délais.
Notre département de traitement des demandes prendra contact avec vous dès que possible.
Pour les questions d'ordre général concernant les produits ou services, vous pouvez aussi nous appeler :
Tel.: +41 26 425 59 00 | Fax: +41 26 425 59 01

TROX Logo
En cliquant sur ce bouton, vous nous autorisez à vous offrir une expérience de navigation et d'achat de qualité sur notre site web. Ces cookies comprennent ceux qui sont nécessaires au fonctionnement du site et au contrôle de nos services et applications, ainsi que ceux qui sont utilisés uniquement à des fins statistiques, pour des paramètres de commodité ou pour afficher un contenu personnalisé. Vous pouvez décider quelles catégories vous souhaitez autoriser et vous pouvez ajuster les paramètres d'utilisation des données en fonction de vos propres besoinsS. Veuillez noter que, selon les paramètres que vous avez sélectionnés, toutes les fonctionnalités de la page peuvent ne pas être disponibles. Vous pouvez modifier votre sélection à tout moment.
Cookies réglages
