VDW-Q-Z/500×24


Façades circulaires avec plenum circulaire

Caisson de raccordement avec clapet de réglage (en option)

Façade carrée avec plenum rectangulaire

VDW-R-Z-V-M-L/600×24

Façade circulaire avec plénum de raccordement circulaire et raccordement sur le dessus





VDW-R-Z/600×48/Q21

Façade circulaire avec ailettes blanches

VDW-Q-Z/825×72

Diffuseur jusqu'à la dimension 825


VDW

TAUX D'INDUCTION TRÈS ÉLEVÉ GARANTISSANT UN HAUT NIVEAU DE CONFORT DANS LA ZONE DE SÉJOUR. AVEC AILETTES DE DIFFUSION RÉGLABLES DE MANIÈRE MANUELLE ET INDIVIDUELLE




Diffuseurs plafonniers à jet hélicoïdal circulaires et carrés pour fortes variations de l'air ambiant


  • Dimensions nominales : 300, 400, 500, 600, 625, 825
  • Débits d'air : 7 à 470 l/s ou 25 à 1692 m³/h
  • Façade en acier galvanisé recouvert de peinture poudre
  • Pour le soufflage et la reprise
  • Pour débits d'air variables ou constants
  • Pour tout type de plafond, et avec un bord élargi également adapté à une installation suspendue
  • Niveaux d'induction élevé garantissant un faible gradient de température ainsi qu'une faible vitesse résiduelle dans la zone de confort
  • Taux de renouvellement d'air ambiant très élevé grâce à la disposition en rangées, avec un pas minimum de 0,9 m (d'axe à axe)
  • Idéal pour les zones de confort
  • Les façades de diffusion circulaires peuvent être facilement montées sans outils dans un plénum de raccordement circulaire avec embout horizontal

Équipements et accessoires en option


  • Façade exposée disponible en nuances de couleurs RAL CLASSIC, ailettes  noires ou blanches
  • Raccordement en gaine horizontal ou vertical
  • Caisson de raccordement avec clapet de réglage et prise  de pression









Informations générales

Application

  • Les diffuseurs plafonniers à jet hélicoïdal sont utilisés comme diffuseurs de soufflage d'air ou de reprise pour les zones de confort
  • Élément de décoration design pour les maîtres d'ouvrage et les architectes exigeants sur le plan esthétique
  • Sortie d'air en soufflage hélicoïdal horizontal pour une ventilation mélangée
  • Le jet hélicoïdal efficace crée des niveaux d'induction élevés, ce qui réduit rapidement les différences de température et la vitesse des flux d'air (modèle soufflage)
  • Pour débits d'air variables ou constants
  • Pour soufflage à des différences de température d'air ambiant de -12 à +10 K
  • Pour les locaux d'une hauteur maximale de 4 mètres (bord inférieur du plafond suspendu)
  • Pour tous les types de plafonds
  • Avec un bord élargi également adapté à un montage suspendu (modèle soufflage)

Caractéristiques spéciales

  • Les niveaux d'induction élevés entraînent une diminution rapide de la différence de température et de la vitesse du flux d'air

  • Pour tout type de plafond, et avec un bord élargi également adapté à une installation suspendue

  • Raccordement en gaine, horizontal ou vertical

  • Taux de renouvellement d'air ambiant très élevé possible grâce à la disposition en rangées avec une distance de pas minimale de 0,9 m

Dimensions nominales

  • 300 × 8, 400 × 16, 500 × 24, 600 × 24, 600 × 48, 625 × 24, 625 × 54, 825 × 72

Modèles

  • VDW-Q: Façade carrée
  • VDW-R: Façade circulaire
  • VDW-*-Z: Soufflage
  • VDW-*-A: Reprise


Raccordement

  • H: Raccordement horizontal
  • V: Raccordement vertical

Accessoires

  • Joint à lèvres
    Pour les plénums circulaires avec raccordement horizontal, le joint à lèvres n'est disponible qu'en combinaison avec le registre de réglage de débit. Dans le cas contraire, il peut toujours être sélectionné en option.

Options associées

  • M : Clapet pour équilibrage du débit

  • MN : Prise de pression et clapet actionné par une cordelette pour l'équilibrage du débit avec la façade en place (uniquement avec plenum rectangulaire)

Caractéristiques d’exécution

  • Collerette de raccordement adaptée aux gaines circulaires conformément aux normes EN 1506 ou EN 13180

  1. Plénums rectangulaires et plenums avec raccordement vertical.
  • Collerette en tôle d'acier galvanisée
  • Rainure disponible uniquement si la caractéristique de densité des lèvres a été sélectionnée


  1. Plenums circulaires à raccordement horizontal pour les dimensions nominales 250, 400L, 400H and 600
  • Collerette en plastique ABS noir
  • Collerette de raccordement avec rainure pour joint à lèvres
  • Montage ultérieur du joint à lèvres possible
  • Le clapet et le joint à lèvre sont monté en usine
  • Caisson de raccordement pour soufflage, avec élément répartiteur optimisé qui garantit un flux d'air uniforme sur la façade du diffuseur
  • Montage simple de la façade du diffuseur grâce à la vis de fixation centrale avec capuchon
  • Caisson de raccordement pour soufflage, avec élément répartiteur optimisé qui garantit un flux d'air uniforme sur la façade du diffuseur
  • Montage simple de la façade du diffuseur grâce à la vis de fixation centrale à embout décoratif

Matériaux et finitions

  • Façade de grille en tôle galvanisée
  • Q; R : Plénum de raccordement en tôle d'acier galvanisée avec traverse en tôle d'acier galvanisée pour soutenir la façade du diffuseur.
  • Caissons de raccordement avec raccordement vertical et caissons de raccordement carrés avec raccordement horizontal : pour le soufflage toujours avec tôle galvanisée perforée pour la diffusion d'air
  • Caissons de raccordement horizontal circulaire : adapté au soufflage avec élément d'équilibrage en polyester
  • Caissons de raccordement carrés et caissons de raccordement à raccordement vertical : collerette en tôle d'acier galvanisée
  • Caissons de raccordement circulaires avec raccordement horizontal : collerette en ABS noir, conforme à UL94, ignifuge V0
  • Ailettes de déflexion en plastique, UL 94, V-0, ignifuge
  • Joint à lèvres en Evoprene
  • Façade peinte en blanc pur (RAL 9010)
  • P1 : revêtement par poudre, couleur RAL Classic
  • Ailettes de soufflage d'air similaires à RAL 9005, noires ; variante de reprise sans ailettes de déflexion
  • Q11 : Ailettes de déflexion pour la reprise similaire à RAL 9005, noires
  • Q21 : Ailettes de déflexion pour le soufflage et la reprise similaires à RAL 9010, blanches


Normes et directives

  • Niveau de puissance acoustique du bruit du flux d'air mesuré suivant EN ISO 5135

Maintenance

  • Maintenance réduite, étant donné que la structure et les matériaux ne nécessitent aucun entretien.
  • Inspection et nettoyage conformément à VDI 6022

Description

Modèles

  • VDW-Q: Façade carrée
  • VDW-R: Façade circulaire
  • VDW-*-Z: Soufflage
  • VDW-*-A: Reprise


Raccordement

  • H: Raccordement horizontal
  • V: Raccordement vertical

Accessoires

  • Joint à lèvres
    Pour les plénums circulaires avec raccordement horizontal, le joint à lèvres n'est disponible qu'en combinaison avec le registre de réglage de débit. Dans le cas contraire, il peut toujours être sélectionné en option.

Options associées

  • M : Clapet pour équilibrage du débit
  • MN : Prise de pression et clapet actionné par une cordelette pour l'équilibrage du débit avec la façade en place (uniquement avec plenum rectangulaire)

Dimensions nominales


  • 300 × 8, 400 × 16, 500 × 24, 600 × 24, 600 × 48, 625 × 24, 625 × 54, 825 × 72



Information technique

Fonctionnement, Caractéristiques techniques, Sélection rapide, Texte de spécification, Codes de commande

  • Fonctionnement
  • Caractéristiques techniques
  • Sélection rapide
  • Texte de spécification
  • Codes de commande

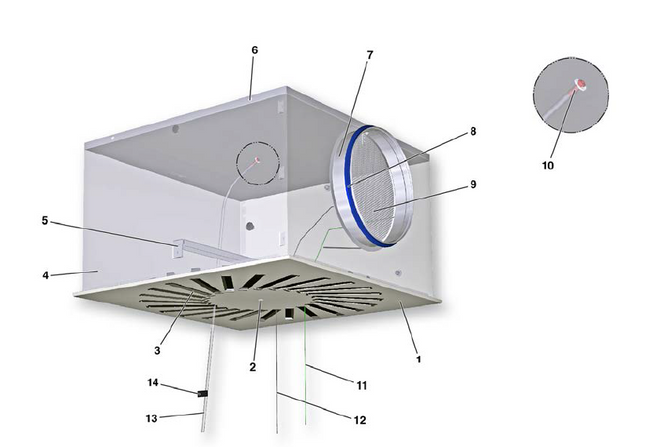

Les diffuseurs plafonniers à jet hélicoïdal, utilisés dans les systèmes de conditionnement d'air, créent un jet tourbillonnaire permettant d'introduire, dans de bonnes conditions de température et de vitesse, de l'air dans les locaux. Les diffuseurs plafonniers à jet hélicoïdal permettent des débits d'air importants. Il en résulte une ventilation mélangée dans les zones de confort, avec une bonne ventilation globale du local, qui ne crée qu'une très faible turbulence dans la zone de séjour. Les diffuseurs plafonniers à jet hélicoïdal de type VDW possèdent des ailettes réglables. La veine d'air peut être réglée afin de répondre aux différentes exigences locales. Soufflage horizontal  une direction, deux directions ou  omnidirectionnel. Possibilité de soufflage à la verticale, mais uniquement pour le chauffage. Le soufflage avec une différence de température d'air ambiant peut aller de –12 à +10 K. Un clapet (en option) simplifie l'équilibrage du débit pour la mise en service. Prise de pression et clapet actionné par une cordelette (en option) pour l'équilibrage du débit avec la façade en place. Afin de donner au local un look esthétique et uniforme, les diffuseurs de type VDW peuvent également être utilisés pour la reprise. Les ailettes ne sont pas nécessaires pour la reprise.




Dimensions nominales300, 400, 500, 600, 625, 825 mm
Débit d'air minimal, avec ΔtZ = –-6 K7 – 99 l/s ou 25 – 357 m³/h
Débit d'air maximal, avec LWA ≅ 50 dB(A)80 – 470 l/s ou 288 – 1692 m³/h
Delta de température entre l'air soufflé et la température ambiante-12 – 10 K

Les tableaux de sélection rapide offrent un bon aperçu des débits d'air, des niveaux de puissance acoustique et des pressions différentielles correspondants. Les débits d'air minimum s'appliquent au soufflage avec une différence de température d'air ambiant de –6 K. Les débits maximum s'appliquent à un niveau de puissance acoustique d'environ 50 dB (A) avec le clapet de réglage en position 0°. Les valeurs exactes de l'ensemble des paramètres peuvent être déterminées à l'aide de notre programme de sélection Easy Product Finder.


VDW-*-Z-H (soufflage), niveau de puissance acoustique et pression différentielle totale


DNqv [l/s]qv [m³/h]45°90°
Δpt [Pa]LWA [dB(A)]Δpt [Pa]LWA [dB(A)]Δpt [Pa]LWA [dB(A)]
300 × 87261<151<151<15
300 × 835108122014202221
300 × 860198413846387439
300 × 8852888750985115752
400 × 1613461<151<151<15
400 × 1660198112113202620
400 × 16100360383944408540
500 × 2470252101814213524
500 × 241254503136454011243
500 × 241756486550945423359
600 × 24, 625 × 24281021<151<152<15
600 × 24, 625 × 24105360102213233026
600 × 24, 625 × 24165612283838408743
600 × 24, 625 × 242608645650755417457
600 × 48401451<152<154<15
600 × 48130432102216263931
600 × 482107202738434410948
600 × 4830510085350855821463
625 × 54140468102316264233
625 × 542257562738424410949
625 × 5431010445150815920862
825 × 72993573<154<1510<15
825 × 72225756112517274628
825 × 7247016924750705519354

Position du clapet : 0°, 45°, 90°





VDW-*-Z-V (soufflage), niveau de puissance acoustique et pression différentielle totale


DNqv [l/s]qv [m³/h]45°90°
Δpt [Pa]LWA [dB(A)]Δpt [Pa]LWA [dB(A)]Δpt [Pa]LWA [dB(A)]
300 × 87261<151<151<15
300 × 830108122014202221
300 × 855198413846387439
300 × 8802888750985115752
400 × 1613461<151<151<15
400 × 1655198112113202620
400 × 16100360383944408540
400 × 161405047450865116752
500 × 2419701<151<153<15
500 × 2470252101814213524
500 × 241254503136454011243
500 × 241806486550945423359
600 × 24, 625 × 24281021<151<152<15
600 × 24, 625 × 24100360102213233026
600 × 24, 625 × 24170612283838408743
600 × 24, 625 × 242408645650755417457
600 × 48401451<152<154<15
600 × 48120432102216263931
600 × 482007202738434410948
600 × 4828010085350855821463
625 × 54521862<153<157<15
625 × 54130468102316264233
625 × 542107562738424410949
625 × 5429010445150815920862
825 × 72993573<154<1510<15
825 × 72210756112517274628
825 × 7232011522639394210742
825 × 7243016924750705519354

Position du clapet : 0°, 45°, 90°


Texte de spécification



Diffuseurs plafonniers à jet hélicoïdal et à façade carrée ou circulaire. Modèles "soufflage" et "reprise" pour les zones de confort, pour un renouvellement d'air de 35 par heure au maximum. Façade avec ailettes réglables de manière individuelle et manuelle, pour un soufflage à jet hélicoïdal horizontal, qui crée des niveaux d'induction élevés. Pour montage dans tous les types de plafonds suspendus.

Composant prêt à monter composé d'une façade avec un jeu d'ailettes noires ou blanches disposées radialement et réglables individuellement et d'un plénum de raccordement également carré pour les façades carrées (-Q) et circulaires pour plaques frontales arrondies (-R). Le plénum a un élément répartiteur pour le soufflage Le plénum comprend toujours une collerette disposée horizontalement ou verticalement, une barre transversale et des perforations ou des pattes de suspension.

La façade est fixée sur la barre transversale à l'aide d'une vis centrale dissimulée par un embout décoratif.

Collerette de raccordement adaptée aux gaines circulaires conformément à EN 1506 ou EN 13180

Niveau de puissance acoustique du bruit du flux d'air mesuré suivant EN ISO 5135.




Caractéristiques spéciales

  • Les niveaux d'induction élevés entraînent une diminution rapide de la différence de température et de la vitesse du flux d'air





  • Pour tout type de plafond, et avec un bord élargi également adapté à une installation suspendue




  • Raccordement en gaine, horizontal ou vertical




  • Taux de renouvellement d'air ambiant très élevé possible grâce à la disposition en rangées avec une distance de pas minimale de 0,9 m



Matériaux et finitions



  • Façade de grille en tôle galvanisée




  • Q; R: Plenum box made of galvanised sheet steel including galvanised sheet steel cross bar to support the diffuser face




  • Caissons de raccordement avec raccordement vertical et caissons de raccordement carrés avec raccordement horizontal : pour le soufflage toujours avec tôle galvanisée perforée pour la diffusion d'air


  • Caissons de raccordement horizontal circulaire : adapté au soufflage avec élément d'équilibrage en polyester


  • Caissons de raccordement carrés et caissons de raccordement à raccordement vertical : collerette en tôle d'acier galvanisée




  • Caissons de raccordement circulaires avec raccordement horizontal : collerette en ABS noir, conforme à UL94, ignifuge V0


  • Ailettes de déflexion en plastique, UL 94, V-0, ignifuge


  • Joint à lèvres en Evoprene




  • Façade peinte en blanc pur (RAL 9010)



  • P1 : revêtement par poudre, couleur RAL Classic
  • Ailettes de soufflage d'air similaires à RAL 9005, noires ; variante de reprise sans ailettes de déflexion
  • Q11 : Ailettes de déflexion pour la reprise similaire à RAL 9005, noires
  • Q21 : Ailettes de déflexion pour le soufflage et la reprise similaires à RAL 9010, blanches


Données techniques



  • 300 × 8, 400 × 16, 500 × 24, 600 × 24, 600 × 48, 625 × 24, 625 × 54, 825 × 72




  • Minimum volume flow rate, for ΔtZ = -6 K: 7 – 99 l/s or 26 – 357 m³/h




  • Maximum volume flow rate, at LWA ≅ 50 dB(A): 85 – 470 l/s or 306 – 1692 m³/h




  • Différence de température entre l'air de soufflage et la température ambiante : -12 à +10 K


VDWQZHML/500 × 24/Q21/P1 - RAL …
|||||||||
123456789

1 TypeVDW Diffuseur à jet hélicoïdal 2 Exécution R CirculaireQ Carrée 3 SystèmeZ Soufflage A Reprise d'air 4 RaccordementH horizontalV vertical (le caisson de raccordement est toujours un caisson circulaire.) 5 Clapet pour équilibrage du débit d'air Aucune indication : sans clapetM avecMN avec cordelettes et prise de pression (uniquement avec caisson de raccordement carré) 6 Accessoires Aucune indication : sans accessoiresL avec joint à lèvre 7 Dimensions nominales [mm]300 × 8400 × 16500 × 24600 × 24600 × 48625 × 24 VDW-Q uniquement625 × 54825 × 72 8 Nuance de couleur des éléments de pilotage de l'air Aucune indication : soufflage – ailettes de diffusion noires, reprise – sans ailettesQ11 Reprise – ailettes de diffusion noiresQ21 Soufflage – ailettes de déflexion blanches, reprise – sans ailettes de déflexion blanches 9 Surface apparenteAucune indication : laquée RAL 9010, blanc purP1 Laquée, indiquer la nuance de couleur RAL CLASSIC Niveau de brillanceRAL 9010 GE50RAL 9006 GE30Toutes les autres teintes RAL GE70 Remarque : Les caissons de raccordement circulaires sont uniquement disponibles sans unité d'amortissement et joint à lèvre ou avec unité d'amortissement et joint à lèvre. Les options 2 et 4 déterminent la géométrie du caisson de raccordement.
Exemple de commande : VDW–Q–Z–H–MN–L/600×24/Q21/P1–RAL 9006
StyleCarrée
Système de ventilation d'airSoufflage
Raccordement surhorizontal
Clapet pour équilibrage du débit d'airAvec cordelettes et prise de pression
AccessoiresJoint à lèvres
Dimension nominale600 × 24
Couleur des éléments de déflexionBlanc
Surface apparenteRAL 9006, aluminium blanc , GE30


Exemple de commande : VDW–R–Z–H–/400×16
StyleCirculaire
Système de ventilation d'airSoufflage
Raccordement surhorizontal
Clapet pour équilibrage du débit d'airAucun
AccessoiresAucun
Dimension nominale400 × 16
Couleur des éléments de déflexionNoir
Surface apparenteRAL 9010, blanc pur, GE50

Variantes, détails produit

  • VARIANTES
  • DIMENSIONS
  • DÉTAILS PRODUIT
DN□Q₁H₁□Q₃H₃∅DACm
kg
300 × 8310829025015813950AK-Uni-0013.7
400 × 16398837229519816450AK-Uni-0025.7
500 × 24498847629519816450AK-Uni-0037.8
600 × 24598856734524819948AK-Uni-00411.1
600 × 48598859034524818948AK-Uni-00511.4
625 × 24623856734524819948AK-Uni-00411.3
625 × 54623861534524818948AK-Uni-00612
825 × 72825880641031322250AK-Uni-00721.2
,
DN□Q₁H₁∅D₃H₃∅DCm
kg
300 × 83108275200158502.7
400 × 163988364200198504.2
500 × 244988462200198506
600 × 245988559200248488.4
600 × 485988575300248489.6
625 × 246238559200248488.6
625 × 5462386003002484810.3
825 × 7282587963003135016.2
,
DN□Q₁∅D₂nAeff
300 × 831026980.0070
400 × 16398352160.0140
500 × 24498440240.0210
600 × 24598546240.0295
600 × 48598568480.0390
625 × 24623546240.0295
625 × 54623594540.0470
825 × 72825773720.0730
,
DN∅D₁H₁H₃∅D₃∅DAm
kg
300 × 82738243274158139AKR-012.1
400 × 163628290363198166AKR-023.3
500 × 244608290461198166AKR-034.5
600 × 245738344574248195AKR-056.4
600 × 485738344574248195AKR-056.7
625 × 245738344574248195AKR-056.6
,
DN∅D₁H₁∅D₃H₃∅DCm
kg
300 × 83008275200158502.5
400 × 164008364200198503.9
500 × 245008462200198505.6
600 × 246008559200248487.5
600 × 486008575300248488.7
625 × 246258559200248487.7
,
DN∅D₁∅D₂nAeff
300 × 830026980.0070
400 × 16400352160.0140
500 × 24500440240.0210
600 × 24600546240.0295
600 × 48600568480.0390
625 × 24625546240.0295

Installation et mise en service


  • De préférence pour les pièces ayant une hauteur libre jusqu'à 4,0 m
  • Installation à ras de plafond
  • Installation en suspension libre uniquement avec une bordure étendue (variante de soufflage)
  • Raccordement horizontal ou vertical
  • Si nécessaire, effectuer un équilibrage du débit avec le registre

Il ne s'agit que de schémas destinés à illustrer les détails de l'installation.

Divers

  • DIVERS




,

Schéma de l'air

,


,


,






Téléchargements

Information produit

Certificats

Références

production {"X-Frame-Options"=>"SAMEORIGIN", "X-XSS-Protection"=>"1; mode=block", "X-Content-Type-Options"=>"nosniff", "X-Download-Options"=>"noopen", "X-Permitted-Cross-Domain-Policies"=>"none", "Referrer-Policy"=>"strict-origin-when-cross-origin", "Content-Security-Policy"=>"frame-ancestors 'self' https://api.scrivito.com https://punchoutcommerce.com https://www.trox.de https://trox-extern.com https://psp40.onventis.com https://psp22.onventis.com https://trox4u.troxgroup.com", "Strict-Transport-Security"=>"max-age=31536000; includeSubDomains", "Content-Type"=>"text/html; charset=utf-8"}

Partager la page

Recommander cette page

Vous avez la possibilité de recommander cette page en partageant le lien.

Les champs marqués d'une étoile (*) sont obligatoires.

Contact

Merci pour votre message !

Votre recommandation a été envoyée et sera bientôt reçue par le destinataire.

Contact

Nous sommes à votre disposition

Veuillez préciser votre message et le type de demande.
Tel.: +41 26 425 59 00 | Fax: +41 26 425 59 01

Les champs marqués d'une étoile (*) sont obligatoires.

Contact

Merci pour votre message !

Votre message a été envoyé et sera traité dans les plus brefs délais.
Notre département de traitement des demandes prendra contact avec vous dès que possible.
Pour les questions d'ordre général concernant les produits ou services, vous pouvez aussi nous appeler :
Tel.: +41 26 425 59 00 | Fax: +41 26 425 59 01

Contact

Nous sommes à votre disposition

Veuillez préciser votre message et le type de demande.
Tel.: +41 26 425 59 00 | Fax: +41 26 425 59 01

Pièce jointe (max. 10MB)

Les champs marqués d'une étoile (*) sont obligatoires.

Contact

Merci pour votre message !

Votre message a été envoyé et sera traité dans les plus brefs délais.
Notre département de traitement des demandes prendra contact avec vous dès que possible.
Pour les questions d'ordre général concernant les produits ou services, vous pouvez aussi nous appeler :
Tel.: +41 26 425 59 00 | Fax: +41 26 425 59 01
