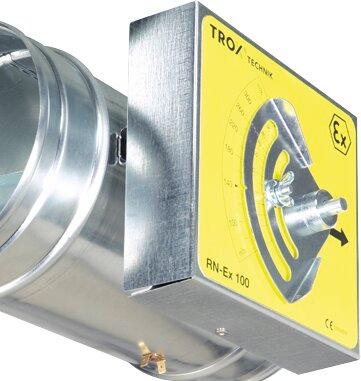

Échelle de réglage
Échelle de réglage
Certification ATEX
Conforme à VDI 6022
Classification
Conformément au certificat d'examen de type TÜV 05 ATEX 7159 X
Modèles
Accessoires
Maintenance
① Clapet de réglage
② Soufflet
③ Entrée du soufflet
④ Traverse
⑤ Ressort à lames
⑥ Disque à came
⑦ Verrou de l'échelle de réglage de débit
⑧ Échelle de réglage de débit
⑨ Joint à lèvres
Fonctionnement
Le régulateur de débit volumique est une unité à action mécanique autonome et fonctionne sans énergie auxiliaire. Un volet de régulation avec des paliers à faible frottement est réglé par les forces aérodynamiques de sorte qu'un débit volumique défini est maintenu à l'intérieur de la plage de pression différentielle. Les forces aérodynamiques du flux d'air créent un couple de fermeture au niveau du volet de régulation. Le soufflet s'étire et augmente cette force tout en agissant en tant qu'amortisseur oscillant. La force de fermeture est compensée par un ressort à lames qui se déroule sur une plaque à came. La forme de la plaque à came est telle qu'un changement de la pression différentielle entraîne un réglage du volet de sorte que le débit volumique est presque maintenu inchangé.
Mise en service efficace
La valeur de consigne du débit peut être réglée de manière rapide et aisée en utilisant le pointeur sur l'échelle graduée externe ; aucune mesure n'est requise. L'avantage par rapport aux clapets de réglage est qu'aucune répétition des mesures ou des réglages par un technicien en climatisation n'est requise. Si la pression du système devait changer, par ex. en ouvrant ou en fermant des sections de gaine, les débits dans tout le système vont également changer en cas d'utilisation de volets de réglage ; mais ce n'est pas le cas avec les régulateurs de débit à action mécanique autonome. Un régulateur à action mécanique autonome réagit immédiatement et ajuste le volet de telle sorte que le débit d'air constant est maintenu.
Dimensions nominales | 80 – 400 mm |
Plage de débit | 11 – 1400 l/s ou 40 – 5040 m³/h |
Plage de régulation du débit volumique | Env. 25 – 100 % du débit nominal |
Précision de l'échelle de mesure | ± 4 % |
Pression différentielle minimale | 50 Pa (dimension nominale 80 : 100 Pa) |
Pression différentielle maximale | 1000 Pa |
Température de fonctionnement | 10 – 50 °C |
Régulateur de débit d'air de forme circulaire destiné aux systèmes à débit constant dans les atmosphères potentiellement explosives, à fonctionnement mécanique automatique, sans alimentation auxiliaire, pour l'air soufflé ou l'air extrait, disponible en huit diamètres nominaux. Régulateur prêt à être mis en service, comprenant le caisson avec clapet de régulation à fonctionnement souple, le soufflet de réglage et le disque de réglage externe avec ressort, ainsi que les composants nécessaires à la liaison équipotentielle et à la protection contre les explosions. Les régulateurs de débit sont réglés en usine sur un débit de référence (le débit souhaité est réglé sur place par le client). Piquage avec bague d'étanchéité pour joint à lèvres, adapté aux gaines selon EN 1506 ou EN 13180 Débit de fuite du caisson selon EN 1751, classe C
Caractéristiques spéciales
Matériaux et finitions
Exécution
Caractéristiques techniques
Caractéristiques de sélection
| RN-Ex | – | D | – | P1 | / | 160 | / | D2 |
| | | | | | | | | | | ||||
| 1 | 2 | 3 | 4 | 5 |
1 Type
RN-Ex Régulateur de débit volumique pour des atmosphères potentiellement explosives
2 Capotage acoustique
Aucune indication : sans
D avec capotage acoustique
3 Matériau
Aucune indication : tôle galvanisée
P1 Peinture par poudrage RAL 7001 (gris argent)
A2 Exécution en acier inoxydable
4 Dimension nominale [mm]
80, 100, 125, 160, 200, 250, 315, 400
5 Accessoires
Aucune indication : sans accessoires
D2 Joint à lèvre double aux deux extrémités
Exemple de commande : RN-Ex/160/D2
| Dimension nominale | 160 |
| Matériau | Tôle d'acier galvanisé |
| Accessoires | Joints à lèvres aux deux extrémités |
