Volets de dosage, type JZ-LL

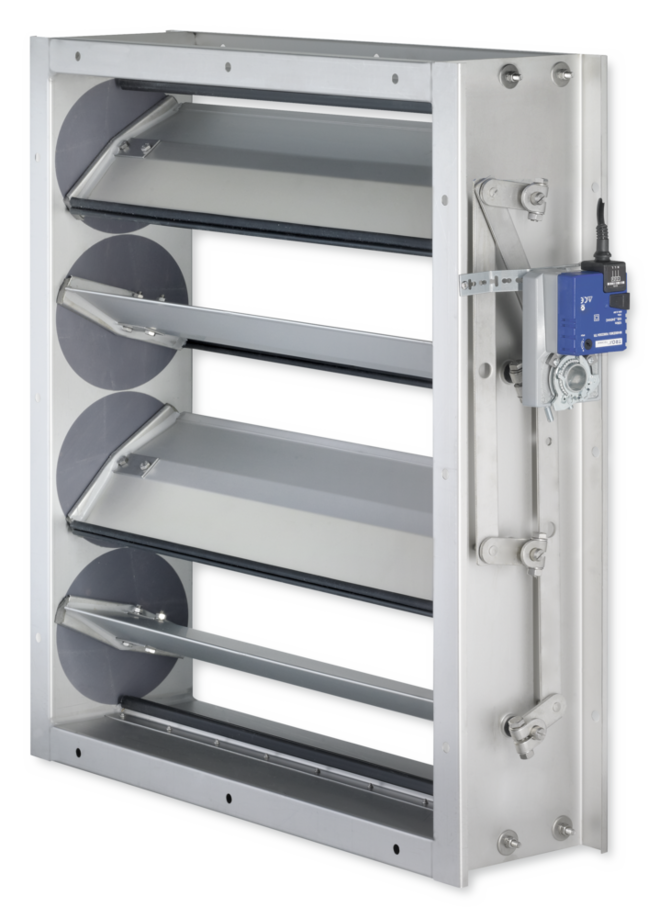

Volets de dosage avec servomoteur antidéflagrant

00133343_0

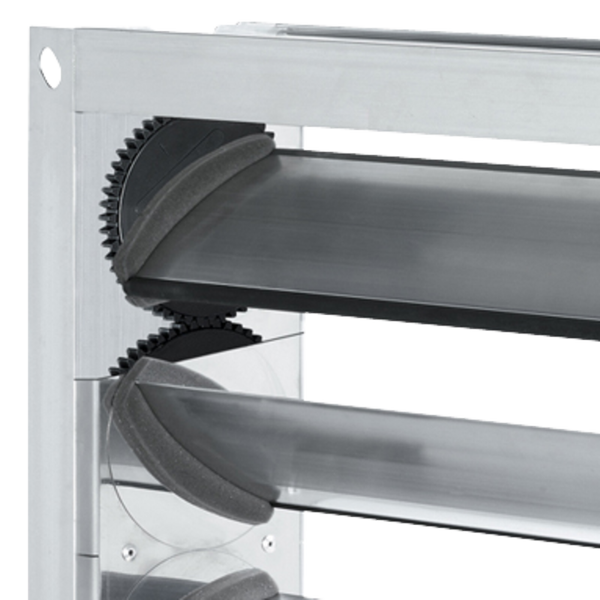

Pignons encastrés


00132175_0
Joint latéral fermé


00133336_0
Lamelles opposées


00133451_0
00133343_0
00132175_0
00133336_0

JZ-LL

Pour la fermeture étanche dans les systèmes de climatisation

Volets de dosage rectangulaires pour la régulation du débit et de la pression d'air, ainsi que pour la fermeture étanche de sections de gaines et ouvertures dans les murs et plafonds.

  • Dimensions maximales 2000 × 1995 mm
  • Débit de fuites du clapet fermé, selon EN 1751, classes 3 – 4, suivant la dimension
  • Débit de fuite du caisson conforme à la norme EN 1751, classe C
  • Ailettes aérodynamiques à action opposée
  • Les joints latéraux fermés respectent les règles d'hygiène
  • Ailettes connectées entre elles avec une biellette
  • Disponible dans les dimensions standards et nombreuses dimensions intermédiaires


Équipements et accessoires en option

  • Servomoteurs : Ouvert/fermé, modulants
  • Exécution antidéflagrante avec servomoteur pneumatique ou moteur à ressort de rappel
  • Exécution en revêtement laqué

Application

Application

  • Les volets de dosage type JZ-LL servent d'éléments actifs dans la régulation de débit et de pression dans les systèmes de climatisation
  • Pour une fermeture étanche des sections de gaines et ouvertures dans les murs ou plafonds
  • Exécutions en acier inox avec revêtement laqué et une plus forte résistance à la corrosion si nécessaire
  • Les versions en acier, ou en acier inox avec des paliers en laiton ou en acier inox, sont adaptées pour une utilisation dans des espaces exposés aux risques d'explosion (ATEX)

Caractéristiques spéciales

  • Ailettes aérodynamiques
  • Maintenance réduite, construction robuste
  • Aucune pièce en silicone
  • Disponible dans les dimensions standards et nombreuses dimensions intermédiaires
  • Les joints latéraux fermés respectent les règles d'hygiène

Classification

Fuite d'air, clapet fermé, selon EN 1751

Test de pression allant jusqu'à 2000 Pa

  • Jusqu'à B = 599 mm, classe 3
  • B = 600 – 1000 mm, classe 4

Test de pression allant jusqu'à 1000 Pa

  • Jusqu'à B = 599 mm, classe 3
  • B = 600 – 2000 mm, classe 4

Dimensions nominales

  • B : 200 - 2000 mm, par incréments de 1 mm
  • Largeur subdivisée (BM): 2001 – 4150 mm, par incréments de 1 mm
  • H : 180, 345, 510, 675, 840, 1005, 1170, 1335, 1500, 1665, 1830, 1995 mm (tailles intermédiaires 183 – 1998 par incréments de 1 mm, sauf taille standard H – 1 mm, H + 1 mm, H + 2 mm)
  • Hauteur subdivisée (HM) : 1999 – 4066 mm, par incréments de 1 mm
  • Toutes combinaisons B × H

Application

  • Les volets de dosage type JZ-LL servent d'éléments actifs dans la régulation de débit et de pression dans les systèmes de climatisation
  • Pour une fermeture étanche des sections de gaines et ouvertures dans les murs ou plafonds
  • Exécutions en acier inox avec revêtement laqué et une plus forte résistance à la corrosion si nécessaire
  • Les versions en acier, ou en acier inox avec des paliers en laiton ou en acier inox, sont adaptées pour une utilisation dans des espaces exposés aux risques d'explosion (ATEX)

Caractéristiques spéciales

  • Ailettes aérodynamiques
  • Maintenance réduite, construction robuste
  • Aucune pièce en silicone
  • Disponible dans les dimensions standards et nombreuses dimensions intermédiaires
  • Les joints latéraux fermés respectent les règles d'hygiène

Classification

Fuite d'air, clapet fermé, selon EN 1751

Test de pression allant jusqu'à 2000 Pa

  • Jusqu'à B = 599 mm, classe 3
  • B = 600 – 1000 mm, classe 4

Test de pression allant jusqu'à 1000 Pa

  • Jusqu'à B = 599 mm, classe 3
  • B = 600 – 2000 mm, classe 4

Dimensions nominales

  • B : 200 - 2000 mm, par incréments de 1 mm
  • Largeur subdivisée (BM): 2001 – 4150 mm, par incréments de 1 mm
  • H : 180, 345, 510, 675, 840, 1005, 1170, 1335, 1500, 1665, 1830, 1995 mm (tailles intermédiaires 183 – 1998 par incréments de 1 mm, sauf taille standard H – 1 mm, H + 1 mm, H + 2 mm)
  • Hauteur subdivisée (HM) : 1999 – 4066 mm, par incréments de 1 mm
  • Toutes combinaisons B × H

Description

Modèles

  • JZ-LL : Volet de dosage avec ailettes connectées en opposition, en tôle galvanisée
  • JZ-LL-A2 : Volets de dosage avec ailettes connectées en opposition, en acier inox

Exécution

Raccordement

  • Perçages d'angles des deux côtés
  • G : Perçages de brides des deux côtés


Paliers

  • Paliers en plastique, température de fonctionnement –0 – 100 °C
  • M : Paliers en laiton, température de fonctionnement –0 – 100 °C
  • E : Paliers en acier inox, température de fonctionnement 0 – 100 °C


Ailettes

Volets de dosage en acier ou acier inox avec paliers en laiton ou en acier inox (JZ-...-M, JZ-...-E)

  • V : Ailettes renforcées

Pièces et caractéristiques

  • Clapet de fermeture prêt à être installé
  • Lamelles avec couplage externe
  • Levier de commande

Options associées

  • Dispositif de blocage et interrupteur de fin de course : Dispositif de blocage pour régler le clapet (ajustement continu), et pour capturer les positions de fin de course
  • Servomoteurs d'ouverture et de fermeture : Servomoteurs pour l'ouverture et la fermeture des volets de dosage
  • Servomoteurs modulants : Servomoteurs pour le réglage des ailettes en continu
  • Servomoteurs pneumatiques : Servomoteurs pneumatiques pour l'ouverture et la fermeture des volets de dosage
  • Servomoteurs antidéflagrants : Servomoteurs pour l'ouverture et la fermeture des volets de dosage installés dans des espaces exposés aux risques d'explosion

Accessoires

  • Contre cadre : Contre cadre pour un montage rapide et simple des volets de dosage

Caractéristiques d'éxécution

  • Caisson rectangulaire, soudé (P1: caisson avec des vis), épaisseur du matériau 1,25 mm
  • Ailettes, épaisseur de matériau de 1 mm
  • Brides des deux côtés, compatibles au profil de gaine, ou encore un perçage de brides de raccordement ou un perçage de brides angulaire
  • Un couplage externe, robuste et durable, comprenant une tige de couplage et des bras horizontaux
  • Axes du clapet, Ø12 mm, avec un cran pour signaler la position du clapet (non disponible pour l'option ZS99)
  • Avec l'axe d'entraînement comme option associée : Pour la position de l'axe d'entraînement, voir «Dimensions et poids»
  • Avec servomoteur en option associée : Le servomoteur est fixé à la deuxième ailette par le haut
  • La butée (profilé en L) assure l'étanchéité des ailettes du haut et du bas
  • Joints d'étanchéité et joints latérales
  • La construction et les matériaux sont conformes aux directives et aux instructions UE pour une utilisation avec un risque potentiel d'explosion (ATEX), pour les versions de paliers en laiton ou de paliers en acier inox (-M, -E)

Matériaux et finitions

  • Caisson et ailettes en tôle d'acier galvanisée ou acier inox
  • Axes du clapet, levier de commande et couplage externe en acier galvanisé ou acier inox
  • Paliers en plastique, laiton ou acier inox
  • Joints d'étanchéité, en matière plastique PP/PTV
  • Joints latérales, en mousse PE
  • P1 : Laqué, couleur RAL CLASSIC
  • PS : Revêtement laqué, couleur DB

Normes et directives

  • Débit de fuite du caisson conforme à la norme EN 1751, classe C
  • Satisfait aux exigences générales de la norme DIN 1946, partie 4, en ce qui concerne la fuite d'air acceptable, clapet fermé
  • Le volet de dosage de dimensions B ≥ 600 mm répond aux exigences étendues de la norme DIN 1946, partie 4, en ce qui concerne le débit de fuite maximum, clapet fermé

Maintenance

  • Aucune maintenance n'est requise pour la structure et les matériaux
  • L’inspection et le nettoyage des impuretés permettent d’éviter la corrosion et des fuites d’air en position fermée

Modèles

  • JZ-LL : Volet de dosage avec ailettes connectées en opposition, en tôle galvanisée
  • JZ-LL-A2 : Volets de dosage avec ailettes connectées en opposition, en acier inox

Exécution

Raccordement

  • Perçages d'angles des deux côtés
  • G : Perçages de brides des deux côtés


Paliers

  • Paliers en plastique, température de fonctionnement –0 – 100 °C
  • M : Paliers en laiton, température de fonctionnement –0 – 100 °C
  • E : Paliers en acier inox, température de fonctionnement 0 – 100 °C


Ailettes

Volets de dosage en acier ou acier inox avec paliers en laiton ou en acier inox (JZ-...-M, JZ-...-E)

  • V : Ailettes renforcées

Pièces et caractéristiques

  • Clapet de fermeture prêt à être installé
  • Lamelles avec couplage externe
  • Levier de commande

Options associées

  • Dispositif de blocage et interrupteur de fin de course : Dispositif de blocage pour régler le clapet (ajustement continu), et pour capturer les positions de fin de course
  • Servomoteurs d'ouverture et de fermeture : Servomoteurs pour l'ouverture et la fermeture des volets de dosage
  • Servomoteurs modulants : Servomoteurs pour le réglage des ailettes en continu
  • Servomoteurs pneumatiques : Servomoteurs pneumatiques pour l'ouverture et la fermeture des volets de dosage
  • Servomoteurs antidéflagrants : Servomoteurs pour l'ouverture et la fermeture des volets de dosage installés dans des espaces exposés aux risques d'explosion

Accessoires

  • Contre cadre : Contre cadre pour un montage rapide et simple des volets de dosage

Caractéristiques d'éxécution

  • Caisson rectangulaire, soudé (P1: caisson avec des vis), épaisseur du matériau 1,25 mm
  • Ailettes, épaisseur de matériau de 1 mm
  • Brides des deux côtés, compatibles au profil de gaine, ou encore un perçage de brides de raccordement ou un perçage de brides angulaire
  • Un couplage externe, robuste et durable, comprenant une tige de couplage et des bras horizontaux
  • Axes du clapet, Ø12 mm, avec un cran pour signaler la position du clapet (non disponible pour l'option ZS99)
  • Avec l'axe d'entraînement comme option associée : Pour la position de l'axe d'entraînement, voir «Dimensions et poids»
  • Avec servomoteur en option associée : Le servomoteur est fixé à la deuxième ailette par le haut
  • La butée (profilé en L) assure l'étanchéité des ailettes du haut et du bas
  • Joints d'étanchéité et joints latérales
  • La construction et les matériaux sont conformes aux directives et aux instructions UE pour une utilisation avec un risque potentiel d'explosion (ATEX), pour les versions de paliers en laiton ou de paliers en acier inox (-M, -E)

Matériaux et finitions

  • Caisson et ailettes en tôle d'acier galvanisée ou acier inox
  • Axes du clapet, levier de commande et couplage externe en acier galvanisé ou acier inox
  • Paliers en plastique, laiton ou acier inox
  • Joints d'étanchéité, en matière plastique PP/PTV
  • Joints latérales, en mousse PE
  • P1 : Laqué, couleur RAL CLASSIC
  • PS : Revêtement laqué, couleur DB

Normes et directives

  • Débit de fuite du caisson conforme à la norme EN 1751, classe C
  • Satisfait aux exigences générales de la norme DIN 1946, partie 4, en ce qui concerne la fuite d'air acceptable, clapet fermé
  • Le volet de dosage de dimensions B ≥ 600 mm répond aux exigences étendues de la norme DIN 1946, partie 4, en ce qui concerne le débit de fuite maximum, clapet fermé

Maintenance

  • Aucune maintenance n'est requise pour la structure et les matériaux
  • L’inspection et le nettoyage des impuretés permettent d’éviter la corrosion et des fuites d’air en position fermée

Information technique

Fonction, Données techniques , Sélection rapide, Texte de spécification, Codes de commande

  • Fonction
  • DONNÉES TECHNIQUES
  • SÉLECTION RAPIDE
  • TEXTE DE SPÉCIFICATION
  • CODES DE COMMANDE

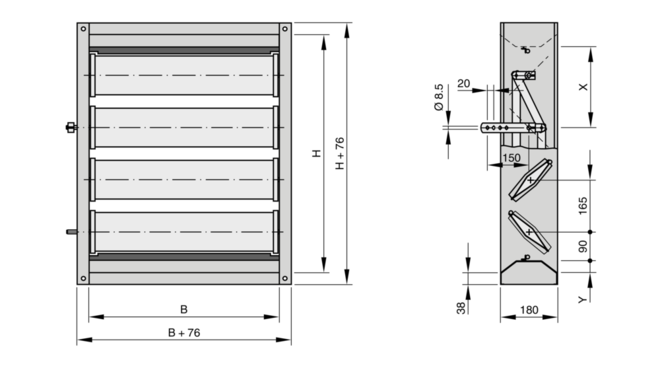

Représentation schématique du JZ-LL-A2 00104315_0..
① Caisson
② Disque lisse
③ Ailettes opposées
④ Joint latéral
⑤ Joints d'étanchéité
⑥ Butée (profilé en L avec joint)
⑦ Servomoteur
⑧ Bras
⑨ Couplage externe


Fonctionnement

Les volets de dosage pourvus d'un couplage externe peuvent avoir des lamelles connectées en parallèle ou en opposition.

Le couplage externe transfère le mouvement rotatoire synchrone du levier de commande vers les ailettes. Ces types de couplage permettent d'ouvrir et de fermer les grands volets de dosage en toute sécurité.

Les ailettes à action opposée se ferment à des vitesses variables puisque les couplages comprennent un lien transversal. Cela simplifie la fermeture et réduit la fuite d'air, clapet fermé.

Fonctionnement

Les volets de dosage pourvus d'un couplage externe peuvent avoir des lamelles connectées en parallèle ou en opposition.

Le couplage externe transfère le mouvement rotatoire synchrone du levier de commande vers les ailettes. Ces types de couplage permettent d'ouvrir et de fermer les grands volets de dosage en toute sécurité.

Les ailettes à action opposée se ferment à des vitesses variables puisque les couplages comprennent un lien transversal. Cela simplifie la fermeture et réduit la fuite d'air, clapet fermé.

Le couple nécessaire à la fermeture du volet de dosage doit permettre au clapet de s'ouvrir et de se fermer en toute sécurité.

Pour la fermeture, le couple devrait suffire pour assurer la coupure complète des lamelles.

L'ouverture est engagée sans l'action de forces aérodynamiques .

Lorsque l'air circule à travers le clapet, les forces aérodynamiques de débit d'air créent une force de fermeture (couple) sur les lamelles ; ceci se produisant indépendamment de la direction du débit d'air. Cette force de fermeture doit être contrée, ou surpassée. La position des lamelles, ou bien de l'angle des lamelles α qui bénéficie du plus grand couple, dépend entre autres des caractéristiques du ventilateur.

Le couple nécessaire à la fermeture du volet de dosage doit permettre au clapet de s'ouvrir et de se fermer en toute sécurité.

Pour la fermeture, le couple devrait suffire pour assurer la coupure complète des lamelles.

L'ouverture est engagée sans l'action de forces aérodynamiques .

Lorsque l'air circule à travers le clapet, les forces aérodynamiques de débit d'air créent une force de fermeture (couple) sur les lamelles ; ceci se produisant indépendamment de la direction du débit d'air. Cette force de fermeture doit être contrée, ou surpassée. La position des lamelles, ou bien de l'angle des lamelles α qui bénéficie du plus grand couple, dépend entre autres des caractéristiques du ventilateur.


Dimensions nominales

200×180mm - 2000×1995mm

Température de fonctionnement

0 – 100 °C


JZ-LL, JZ-LL-A2, couple minimum

H B [mm]
H 200 400 600 800 1000 1200 1400 1600 1800 2000
mm Nm

180

10

10

10

10

10

10

10

10

10

10

345

10

10

10

10

10

10

10

10

10

10

510

10

10

10

10

10

10

10

10

10

10

675

10

10

10

10

10

10

15

15

15

15

840

10

10

10

10

15

15

15

15

15

15

1005

10

10

15

15

15

15

15

15

20

20

1170

15

15

15

15

15

15

20

20

30

30

1335

15

15

15

15

20

20

30

30

30

30

1500

15

15

15

20

20

30

30

30

30

30

1665

20

20

20

20

30

30

30

30

30

30

1830

20

20

20

20

30

30

30

30

30

30

1995

20

20

20

20

30

30

30

30

30

30


Volets de dosage en acier et acier inox, section libre

H B [mm]
H 200 400 600 800 1000 1200 1400 1600 1800 2000
mm m²

180 – 344

0,03

0,06

0,09

0,12

0,15

0,18

0,21

0,24

0,27

0,30

345 – 509

0,06

0,11

0,17

0,23

0,28

0,34

0,40

0,45

0,51

0,57

510 – 674

0,08

0,17

0,25

0,33

0,42

0,50

0,58

0,67

0,75

0,83

675 – 839

0,11

0,22

0,33

0,44

0,55

0,66

0,77

0,88

0,99

1,10

840 – 1004

0,14

0,27

0,41

0,55

0,69

0,82

0,96

1,10

1,23

1,37

1005 – 1169

0,16

0,33

0,49

0,66

0,82

0,98

1,15

1,31

1,47

1,64

1170 – 1334

0,19

0,38

0,57

0,76

0,95

1,14

1,33

1,52

1,72

1,91

1335 – 1499

0,22

0,43

0,65

0,87

1,09

1,30

1,52

1,74

1,96

2,17

1500 – 1664

0,24

0,49

0,73

0,98

1,22

1,47

1,71

1,95

2,20

2,44

1665 – 1829

0,27

0,54

0,81

1,08

1,36

1,63

1,90

2,17

2,44

2,71

1830 – 1994

0,30

0,60

0,89

1,19

1,49

1,79

2,08

2,38

2,68

2,98

1995

0,32

0,65

0,97

1,30

1,62

1,95

2,27

2,60

2,92

3,25

Tailles intermédiaires : Les largeurs intermédiaires peuvent être extrapolées


Pression différentielle statique maximale pour un volet de dosage fermé

Exécution B [mm]
Exécution 800 1000 1200 1400 1600 1800 2000
Exécution Δpst max
Exécution Pa

Exécution standard

2500

2000

1650

1400

1250

1100

1000

Paliers en laiton (-M)

3000

2500

2200

1950

1750

1600

1500

Paliers en acier inox (-E)

3000

2500

2200

1950

1750

1600

1500

Lamelles renforcées (-M-V, -E-V)

3500

3000

2700

2500

2300

2100

2000


JZ-LL, JZ-LL-A2, niveau de puissance acoustique pour un volet de dosage fermé

Δpst Surface [m²]
Δpst 0,14 0,2 0,4 0,6 0,8 1,2 2 4
Δpst LWA
Pa dB(A)

100

<35

35

38

39

41

42

45

48

200

41

42

45

47

48

50

53

56

500

51

52

55

57

58

60

62

65

1000

58

60

63

64

66

68

70

>70

1500

63

64

67

69

>70

>70

>70

>70

2000

65

67

70

>70

>70

>70

>70

>70


Type de montage A
00103981_0.

Gaines sur les deux côtés

00103981_0.
00103983_0.
00103982_0.
00103989_0.

Des tableaux de sélection rapides offrent un bon aperçu des niveaux de puissance acoustique et des pressions différentielles potentielles. Des valeurs intermédiaires approximatives peuvent être interpolées. Des valeurs intermédiaires précises et des données spéciales peuvent être calculées, grâce à notre programme de sélection Easy Product Finder.

Les niveaux de puissance acoustique LWA s'appliquent aux volets de dosage ayant une surface de section transversale (B × H) de 1 m².

Les pressions différentielles s'appliquent aux volets de dosage installés dans les gaines (type d'installation A).

Des tableaux de sélection rapides offrent un bon aperçu des niveaux de puissance acoustique et des pressions différentielles potentielles. Des valeurs intermédiaires approximatives peuvent être interpolées. Des valeurs intermédiaires précises et des données spéciales peuvent être calculées, grâce à notre programme de sélection Easy Product Finder.

Les niveaux de puissance acoustique LWA s'appliquent aux volets de dosage ayant une surface de section transversale (B × H) de 1 m².

Les pressions différentielles s'appliquent aux volets de dosage installés dans les gaines (type d'installation A).

JZ-LL, JZ-LL-A2, pression différentielle et niveau de puissance acoustique trox_blau20 v Position des lamelles  α Position des lamelles  α Position des lamelles  α Position des lamelles  α Position des lamelles  α Position des lamelles  α Position des lamelles  α Position des lamelles  α Position des lamelles  α Position des lamelles  α trox_blau20 v OUVERT OUVERT 20° 20° 40° 40° 60° 60° 80° 80° trox_blau20 v Δpst LWA Δpst LWA Δpst LWA Δpst LWA Δpst LWA trox_blau20 m/s Pa dB(A) Pa dB(A) Pa dB(A) Pa dB(A) Pa dB(A) trox_blau20

0,5

 <5

 <30

 <5

 <30

<5

7,5

22

34

250

63

 trox_blau20

1

 <5

<30

<5

<30

8

26

85

53

1000

83

 trox_blau20

2

<5

<30

<5

<30

30

46

345

73

>2000

>90

 trox_blau20

4

<5

41

10

44

120

65

1385

>90

>2000

>90

 trox_blau20

6

<5

52

24

56

270

77

>2000

>90

>2000

>90

 trox_blau20

8

10

60

42

64

480

85

>2000

>90

>2000

>90

 trox_blau20

10

14

67

65

70

750

>90

>2000

>90

>2000

>90

JZ-LL, JZ-LL-A2, pression différentielle et niveau de puissance acoustique

v Position des lamelles  α
v OUVERT 20° 40° 60° 80°
v Δpst LWA Δpst LWA Δpst LWA Δpst LWA Δpst LWA
m/s Pa dB(A) Pa dB(A) Pa dB(A) Pa dB(A) Pa dB(A)

0,5

 <5

 <30

 <5

 <30

<5

7,5

22

34

250

63

1

 <5

<30

<5

<30

8

26

85

53

1000

83

2

<5

<30

<5

<30

30

46

345

73

>2000

>90

4

<5

41

10

44

120

65

1385

>90

>2000

>90

6

<5

52

24

56

270

77

>2000

>90

>2000

>90

8

10

60

42

64

480

85

>2000

>90

>2000

>90

10

14

67

65

70

750

>90

>2000

>90

>2000

>90


Volets de dosage rectangulaires pour la régulation du débit volumétrique et de la pression d'air, ainsi que pour la fermeture de sections de gaines et la fermeture d'ouvertures dans les murs et plafonds.

Une unité prête à l'emploi qui se compose d'un caisson, des lamelles aérodynamiques et d'un mécanisme de lamelles.

Brides de raccordement des deux côtés, compatible avec les profilés de gaine.

La position des lamelles est indiquée par un cran dans l'extension de l'axe porte-lamelles à l'extérieur .

Fuite d'air du clapet fermé conforme à la norme EN 1751, classe 4.

Étanchéité du caisson conforme à la norme EN 1751, classe C.

Caractéristiques spéciales

  • Ailettes aérodynamiques
  • Maintenance réduite, construction robuste
  • Aucune pièce en silicone
  • Disponible dans les dimensions standards et nombreuses dimensions intermédiaires
  • Les joints latéraux fermés respectent les règles d'hygiène

Matériaux et finitions

  • Caisson et ailettes en tôle d'acier galvanisée ou acier inox
  • Axes du clapet, levier de commande et couplage externe en acier galvanisé ou acier inox
  • Paliers en plastique, laiton ou acier inox
  • Joints d'étanchéité, en matière plastique PP/PTV
  • Joints latérales, en mousse PE
  • P1 : Laqué, couleur RAL CLASSIC
  • PS : Revêtement laqué, couleur DB

Exécution

Raccordement

  • Perçages d'angles des deux côtés
  • G : Perçages de brides des deux côtés


Paliers

  • Paliers en plastique, température de fonctionnement –0 – 100 °C
  • M : Paliers en laiton, température de fonctionnement –0 – 100 °C
  • E : Paliers en acier inox, température de fonctionnement 0 – 100 °C


Ailettes

Volets de dosage en acier ou acier inox avec paliers en laiton ou en acier inox (JZ-...-M, JZ-...-E)

  • V : Ailettes renforcées

Données techniques

  • Dimensions nominales : 200 × 180 mm – 2000 × 1995 mm
  • Température de fonctionnement : 0 à 100 °C

Caractéristiques de sélection

  • V _______________________ [m³/h]
  • Δpst _______________________ [Pa]

Bruit du flux d'air

  • LPA _______________________ [dB(A)]

Volets de dosage rectangulaires pour la régulation du débit volumétrique et de la pression d'air, ainsi que pour la fermeture de sections de gaines et la fermeture d'ouvertures dans les murs et plafonds.

Une unité prête à l'emploi qui se compose d'un caisson, des lamelles aérodynamiques et d'un mécanisme de lamelles.

Brides de raccordement des deux côtés, compatible avec les profilés de gaine.

La position des lamelles est indiquée par un cran dans l'extension de l'axe porte-lamelles à l'extérieur .

Fuite d'air du clapet fermé conforme à la norme EN 1751, classe 4.

Étanchéité du caisson conforme à la norme EN 1751, classe C.

Caractéristiques spéciales

  • Ailettes aérodynamiques
  • Maintenance réduite, construction robuste
  • Aucune pièce en silicone
  • Disponible dans les dimensions standards et nombreuses dimensions intermédiaires
  • Les joints latéraux fermés respectent les règles d'hygiène

Matériaux et finitions

  • Caisson et ailettes en tôle d'acier galvanisée ou acier inox
  • Axes du clapet, levier de commande et couplage externe en acier galvanisé ou acier inox
  • Paliers en plastique, laiton ou acier inox
  • Joints d'étanchéité, en matière plastique PP/PTV
  • Joints latérales, en mousse PE
  • P1 : Laqué, couleur RAL CLASSIC
  • PS : Revêtement laqué, couleur DB

Exécution

Raccordement

  • Perçages d'angles des deux côtés
  • G : Perçages de brides des deux côtés


Paliers

  • Paliers en plastique, température de fonctionnement –0 – 100 °C
  • M : Paliers en laiton, température de fonctionnement –0 – 100 °C
  • E : Paliers en acier inox, température de fonctionnement 0 – 100 °C


Ailettes

Volets de dosage en acier ou acier inox avec paliers en laiton ou en acier inox (JZ-...-M, JZ-...-E)

  • V : Ailettes renforcées

Données techniques

  • Dimensions nominales : 200 × 180 mm – 2000 × 1995 mm
  • Température de fonctionnement : 0 à 100 °C

Caractéristiques de sélection

  • V _______________________ [m³/h]
  • Δpst _______________________ [Pa]

Bruit du flux d'air

  • LPA _______________________ [dB(A)]

00225049_0

                                                                              Type
                                                                                                                                                                  JZ-LL              Volets de dosage à faibles fuites, débit de fuite du clapet fermé conforme à la norme EN 1751, classes 3 – 4


                                                                              Matériau
                                                                                    Aucune indication : acier galvanisé
                                                                                                                                                                  A2       Acier inox


                                                                              Profil de gaine
                                                                                    Aucune indication : perçage d'angle des deux côtés
                                                                                                                                                                  G       Perçages de brides des deux côtés (pas de perçages de brides angulaires)


                                                                              Paliers
                                                                                    Sans indication : Paliers en plastique
                                                                                                                                                                  M       Paliers en laiton
                                                                                                                                                                  E       Paliers en inox


                                                                              Exécution des ailettes
                                                                                    Uniquement pour les volets de dosage en acier ou acier inox avec paliers en laiton ou en acier inox
                                                                                                                                                                  V       Ailettes renforcées


                                                                              Côté commande
                                                                                    Sans indication : À droite
                                                                                                                                                                  L       Côté gauche




                                                                              Dimensions nominales [mm]
                                                                                    B × H
                                                                                                                                                                  B > 2000 = largeur subdivisée
                                                                                    H > 1998 = hauteur subdivisée


                                                                              Contre-cadre
                                                                                    Aucune indication : sans
                                                                                                                                                                  ER       Avec (uniquement pour Exécution  G)


                                                                              Options associées
                                                                                    Aucune indication : sans
                                                                                                                                                                  Z04 – Z07 dispositif de blocage
                                                                                                                                                                  Z12 – Z51 Servomoteurs
                                                                                                                                                                  ZF01 – ZF15 Moteurs à ressort de rappel
                                                                                                                                                                  Z60 – Z77 Moteurs pneumatiques
                                                                                                                                                                  Servomoteurs antidéflagrants
                                                                                                                                                                  Z1EX, Z3EX Electrique
                                                                                                                                                                  Z60EX – Z77EX Pneumatique


                                                                              Fonction de sécurité du clapet
                                                                                    Uniquement pour les servomoteurs à ressort de rappel ou les servomoteurs pneumatiques
                                                                                                                                                                  NO       Ouvert sans tension/pression
                                                                                                                                                                  NC       Hors tension/hors pression pour FERMER


                                                                              Finition
                                                                                    Aucune indication : Exécution standard
                                                                                                                                                                  P1       Laquée, indiquer la nuance de couleur RAL CLASSIC
                                                                                                                                                                  PS       Laquée, spécifier couleur DB


                                                                                                                                                                  Niveau de brillance
                                                                                    RAL 9010 50 %
                                                                                    RAL 9006 30 %
                                                                                    Autres teintes RAL 70 %




Exemple de commande : JZ-LL–G–L/1200×675/ER/ZF06/NC

Matériau

Acier galvanisé

Raccordement

Perçages de brides des deux côtés

Paliers

Paliers en plastique

Exécution des ailettes

Standard

Côté commande

Côté gauche

Dimension nominale

1200 × 675 mm

Contre-cadre

Avec

Options associées

Servomoteur à ressort de rappel, 20 Nm, 24 V AC/DC

Position du clapet

Coupure de courant pour la fermeture

Finition

Exécution standard




Modèles, Options associées, Dimensions et poids, Détails du produit

  • Modèles
  • OPTIONS ASSOCIÉES
  • DIMENSIONS ET POIDS
  • DÉTAILS DU PRODUIT
Volets de dosage, type JZ-LL
00133451_0

Volets de dosage avec servomoteur antidéflagrant

00133451_0
00133456_0

JZ-LL

Modèle

  • JZ-LL : Volet de dosage avec ailettes connectées en opposition, en tôle galvanisée

Matériaux et finitions

  • Caisson et lamelles en tôle d'acier galvanisée
  • Axes du clapet, levier de commande et couplage externe en acier galvanisé
  • Joints d'étanchéité, en matière plastique PP/PTV
  • Joints latérales, en mousse PE
  • P1 : Laqué, couleur RAL CLASSIC
  • PS : Revêtement laqué, couleur DB

JZ-LL-A2

Modèle

  • JZ-LL-A2 : Volets de dosage avec ailettes connectées en opposition, en acier inox

Matériaux et finitions

  • Caisson, lamelles et couplage externe en acier inox, matériau no° 1.4301
  • Axes en acier inox, matériau no° 1.4305
  • Joints d'étanchéité, en matière plastique PP/PTV
  • Joints latérales, en mousse PE
  • P1 : Laqué, couleur RAL CLASSIC
  • PS : Revêtement laqué, couleur DB

JZ-LL

Modèle

  • JZ-LL : Volet de dosage avec ailettes connectées en opposition, en tôle galvanisée

Matériaux et finitions

  • Caisson et lamelles en tôle d'acier galvanisée
  • Axes du clapet, levier de commande et couplage externe en acier galvanisé
  • Joints d'étanchéité, en matière plastique PP/PTV
  • Joints latérales, en mousse PE
  • P1 : Laqué, couleur RAL CLASSIC
  • PS : Revêtement laqué, couleur DB

JZ-LL-A2

Modèle

  • JZ-LL-A2 : Volets de dosage avec ailettes connectées en opposition, en acier inox

Matériaux et finitions

  • Caisson, lamelles et couplage externe en acier inox, matériau no° 1.4301
  • Axes en acier inox, matériau no° 1.4305
  • Joints d'étanchéité, en matière plastique PP/PTV
  • Joints latérales, en mousse PE
  • P1 : Laqué, couleur RAL CLASSIC
  • PS : Revêtement laqué, couleur DB

Matériaux

Détails du code de commande Pièce Matériau

–

Caisson

Tôle d'acier galvanisé

–

Ailettes

Tôle d'acier galvanisé

–

Axes

Acier galvanisé

–

Levier de commande

Acier galvanisé

–

Couplage

Acier galvanisé

–

Bandes d'étanchéité

Plastique (PP/PTV)

–

Joints latéraux

Mousse PE à alvéoles fermées

–

Paliers

Plastique

A2

Caisson

Acier inoxydable, matériau no. 1.4301

A2

Ailettes

Acier inoxydable, matériau no. 1.4301

A2

Axes

Acier inoxydable, matériau no. 1.4305

A2

Couplage

Acier inoxydable, matériau no. 1.4301

E

Paliers

Inox

M

Paliers

Laiton


Finitions

Détails du code de commande Pièce Finition

–

Caisson

Sans traitement

P1-RAL ...

Ailettes

Peinture laquée, RAL ...CLASSIC

PS-DB ...

Ailettes

Peinture laquée, DB ...


Dispositifs de blocage et interrupteurs de fin de course

Avec paliers en laiton ou acier inox uniquement

Z1EX : Uniquement pour les tailles nominales avec un couple minimum jusqu'à 15 Nm.

Dispositifs de blocage et interrupteurs de fin de course

Détails du code de commande Signification Interrupteur fin de course Fonction

Z04

Dispositif de blocage

–

Z05

Dispositif de blocage

1

Position du clapet FERMÉ

Z06

Dispositif de blocage

1

Position du clapet OUVERT

Z07

Dispositif de blocage

2

Positions du clapet OUVERT et FERMÉ


Servomoteurs Ouverture/Fermeture

Détails du code de commande Signification Fonction Tension d'alimentation Couple Commutateur auxiliaire

Z12

SM230A

–Commande 1 fil –Commande 2 fils (3-point)

100 – 240 V AC

20 Nm

–

Z13

GM230A

–Commande 1 fil –Commande à 2 fils (ouvert/fermé)

100 – 240 V AC

40 Nm

–

Z14

SM24A

–Commande 1 fil –Commande 2 fils (3-point)

24 V AC/DC

20 Nm

–

Z15

GM24A

–Commande 1 fil –Commande à 2 fils (ouvert/fermé)

24 V AC/DC

40 Nm

–

Z16

SM230A

–Commande 1 fil –Commande 2 fils (3-point)

100 – 240 V AC

20 Nm

S2A

Z17

GM230A

–Commande 1 fil –Commande 2 fils (3-point)

100 – 240 V AC

40 Nm

S2A

Z18

SM24A

–Commande 1 fil –Commande 2 fils (3-point)

24 V AC/DC

20 Nm

S2A

Z19

GM24A

–Commande 1 fil –Commande 2 fils (3-point)

24 V AC/DC

40 Nm

S2A

Z43

NM230A

–Commande 1 fil –Commande 2 fils (3-point)

100 – 240 V AC

10 Nm

–

Z45

NM24A

–Commande 1 fil –Commande 2 fils (3-point)

24 V AC/DC

10 Nm

–

Z47

NM230A

–Commande 1 fil –Commande 2 fils (3-point)

100 – 240 V AC

10 Nm

S2A

Z49

NM24A

–Commande 1 fil –Commande 2 fils (3-point)

24 V AC/DC

10 Nm

S2A

Le couple minimum du volet de dosage doit être pris en compte lors de la sélection du servomoteur.


Servomoteurs Ouverture/Fermeture, version rapide

Détails du code de commande Signification Fonction Tension d'alimentation Couple Commutateur auxiliaire

ZS21

SMQ24A

Commande 1 fil

24 V AC/DC

16 Nm

–

ZS22

SMQ24A

Commande 1 fil

24 V AC/DC

16 Nm

S2A

Uniquement pour les tailles nominales avec un couple minimum ne dépassant pas 16 Nm.


Servomoteurs Ouverture/Fermeture, ressort de rappel

Détails du code de commande Signification Fonction Tension d'alimentation Couple Commutateur auxiliaire

ZF01

NF24A

Tension électrique marche/arrêt

24 V AC/DC

10 Nm

–

ZF02

NFA

Tension électrique marche/arrêt

24 – 240 V AC 24 – 125 V DC

10 Nm

–

ZF03

NF24A-S2

Tension électrique marche/arrêt

24 V AC/DC

10 Nm

intégré

ZF04

NFA-S2

Tension électrique marche/arrêt

24 – 240 V AC 24 – 125 V DC

10 Nm

intégré

ZF06

SF24A

Tension électrique marche/arrêt

24 V AC/DC

20 Nm

–

ZF07

SFA

Tension électrique marche/arrêt

24 – 240 V AC 24 – 125 V DC

20 Nm

–

ZF08

SF24A-S2

Tension électrique marche/arrêt

24 V AC/DC

20 Nm

intégré

ZF09

SFA-S2

Tension électrique marche/arrêt

24 – 240 V AC 24 – 125 V DC

20 Nm

intégré

ZF11

EF24A

Tension électrique marche/arrêt

24 V AC/DC

30 Nm

–

ZF12

EF230A

Tension électrique marche/arrêt

100 – 240 V AC

30 Nm

–

ZF13

EF24A-S2

Tension électrique marche/arrêt

24 V AC/DC

30 Nm

intégré

ZF14

EF230A-S2

Tension électrique marche/arrêt

100 – 240 V AC

30 Nm

intégré

Le couple minimum du volet de dosage doit être pris en compte lors de la sélection du servomoteur.


Servomoteurs modulants

Détails du code de commande Signification Fonction Tension d'alimentation Couple Commutateur auxiliaire

Z20

SM24A-SR

2 – 10 V DC

24 V AC/DC

20 Nm

–

Z21

GM24A-SR

2 – 10 V DC

24 V AC/DC

40 Nm

–

Z51

NM24A-SR

2 – 10 V DC

24 V AC/DC

10 Nm

–

Le couple minimum du volet de dosage doit être pris en compte lors de la sélection du servomoteur.


Servomoteurs modulants, ressort de rappel

Détails du code de commande Signification Fonction Tension d'alimentation Couple Commutateur auxiliaire

ZF05

NF24A-SR

2 – 10 V DC

24 V AC/DC

10 Nm

–

ZF10

SF24A-SR

2 – 10 V DC

24 V AC/DC

20 Nm

–

ZF15

EF24A-SR

2 – 10 V DC

24 V AC/DC

30 Nm

–

Le couple minimum du volet de dosage doit être pris en compte lors de la sélection du servomoteur.


Servomoteurs pneumatiques à double effet, y compris servomoteurs antidéflagrants

Détails du code de commande Signification Fonction de sécurité du clapet Pression de fonctionnement Couple à 6 bar Interrupteur fin de course Électrovanne
① ② Signification Fonction de sécurité du clapet Pression de fonctionnement Couple à 6 bar Interrupteur fin de course Électrovanne

Z60

Z60EX

DR030

–

1,2 – 6 bar

35 Nm

–

–

Z61

Z61EX

DR030

Hors tension pour la fermeture/ouverture

1,2 – 6 bar

35 Nm

–

24 V DC

Z62

Z62EX

DR030

Hors tension pour la fermeture/ouverture

1,2 – 6 bar

35 Nm

–

230 V AC

Z63

Z63EX

DR030

–

1,2 – 6 bar

35 Nm

2

Z64

Z64EX

DR030

Hors tension pour la fermeture/ouverture

1,2 – 6 bar

35 Nm

2

24 V DC

Z65

Z65EX

DR030

Hors tension pour la fermeture/ouverture

1,2 – 6 bar

35 Nm

2

230 V AC

Z66

Z66EX

DR060

–

1,2 – 6 bar

70 Nm

–

Z67

Z67EX

DR060

Hors tension pour la fermeture/ouverture

1,2 – 6 bar

70 Nm

–

24 V DC

Z68

Z68EX

DR060

Hors tension pour la fermeture/ouverture

1,2 – 6 bar

70 Nm

–

230 V AC

Z69

Z69EX

DR060

–

1,2 – 6 bar

70 Nm

2

Z70

Z70EX

DR060

Hors tension pour la fermeture/ouverture

1,2 – 6 bar

70 Nm

2

24 V DC

Z71

Z71EX

DR060

Hors tension pour la fermeture/ouverture

1,2 – 6 bar

70 Nm

2

230 V AC

① Standard

② Anti-déflagrant (avec paliers en laiton ou acier inox uniquement)

Le couple minimum, suivant la dimension nominale du volet de dosage et la pression de fonctionnement, doit être pris en compte lors de la sélection du servomoteur.


Servomoteurs pneumatiques à simple effet, y compris servomoteurs antidéflagrants

Détails du code de commande Signification Fonction de sécurité du clapet Pression de fonctionnement Couple à 6 bar Interrupteur fin de course Électrovanne
① ② Signification Fonction de sécurité du clapet Pression de fonctionnement Couple à 6 bar Interrupteur fin de course Électrovanne

Z72

Z72EX

SC060 SO060

Hors pression pour fermeture/ouverture

6 bar

30 Nm

Z73

Z73EX

SC060 SO060

Hors tension et hors pression pour fermeture/ouverture

6 bar

30 Nm

24 V DC

Z74

Z74EX

SC060 SO060

Hors tension et hors pression pour fermeture/ouverture

6 bar

30 Nm

230 V AC

Z75

Z75EX

SC060 SO060

Hors pression pour fermeture/ouverture

6 bar

30 Nm

2

Z76

Z76EX

SC060 SO060

Hors tension et hors pression pour fermeture/ouverture

6 bar

30 Nm

2

24 V DC

Z77

Z77EX

SC060 SO060

Hors tension et hors pression pour fermeture/ouverture

6 bar

30 Nm

2

230 V AC

① Standard

② Anti-déflagrant (avec paliers en laiton ou acier inox uniquement)


Servomoteurs Ouverture/Fermeture antidéflagrants, servomoteurs à ressort de rappel

Détails du code de commande Signification Fonction Tension d'alimentation Couple Commutateur auxiliaire

Z1EX

ExMax-15-SF

Commande 2 fils (3 points)

24 – 240 V AC/DC

15 Nm

intégré

Z3EX

ExMax-30-SF

Commande 2 fils (3 points)

24 – 240 V AC/DC

30 Nm

intégré

Avec paliers en laiton ou acier inox uniquement

Z1EX : Uniquement pour les tailles nominales avec un couple minimum jusqu'à 15 Nm.


JZ-LL, dimensions standard
00145759_0

L'illustration montre le côté commande à gauche

00145759_0
00145766_0
JZ-LL,

JZ-LL, dimensions standard

H Nombre d'ailettes Position de l'axe d'entraînement
H Nombre d'ailettes X Ailette
mm – mm –

180

1

90

1

345

2

255

2

510

3

255

2

675

4

255

2

840

5

255

2

1005

6

255

2

1170

7

255

2

1335

8

255

2

1500

9

255

2

1665

10

255

2

1830

11

255

2

1995

12

255

2


JZ-LL, dimensions intermédiaires

H Nombre d'ailettes Position de l'axe d'entraînement Y
H Nombre d'ailettes X Ailette Y
mm – mm – mm

183 – 343

1

90

1

1,5 – 81,5

348 – 508

2

255

2

1,5 – 81,5

513 – 673

3

255

2

1,5 – 81,5

678 – 838

4

255

2

1,5 – 81,5

843 – 1003

5

255

2

1,5 – 81,5

1008 – 1168

6

255

2

1,5 – 81,5

1173 – 1333

7

255

2

1,5 – 81,5

1338 – 1498

8

255

2

1,5 – 81,5

1503 – 1663

9

255

2

1,5 – 81,5

1668 – 1828

10

255

2

1,5 – 81,5

1833 – 1993

11

255

2

1,5 – 81,5

1998

12

255

2

1,5


JZ, JZ-LL, JZ-HL, poids

H B [mm]
H 200 400 600 800 1000 1200 1400 1600 1800 2000
mm kg

180

4

6

8

9

11

13

14

16

18

19

345

6

8

10

12

15

17

19

21

24

26

510

7

10

13

16

19

22

25

27

30

33

675

10

13

16

20

23

27

30

33

37

40

840

11

15

19

23

28

32

37

41

46

50

1005

11

17

22

27

32

38

43

48

53

59

1170

13

19

25

31

37

43

49

55

61

67

1335

15

22

28

35

41

48

55

61

68

74

1500

16

23

30

37

44

51

59

66

73

80

1665

17

25

33

41

49

57

65

72

80

88

1830

18

27

35

44

52

61

69

78

86

95

1995

19

29

38

47

56

66

75

84

94

103


Volets de dosage en acier ou en acier inox, perçages angulaires
00147108_0


00147108_0
00145881_0
00147115_0

  • Les exécutions comprenant des perçages de brides de raccordement (-G) n'ont pas de perçage de brides angulaire.
  • Perçages de brides de raccordement, avec une largeur 288 mm et une hauteur de 212 mm
  • Axes d'entraînement (accessoire spécial) sur demande.

  • Les exécutions comprenant des perçages de brides de raccordement (-G) n'ont pas de perçage de brides angulaire.
  • Perçages de brides de raccordement, avec une largeur 288 mm et une hauteur de 212 mm
  • Axes d'entraînement (accessoire spécial) sur demande.

Volets de dosage en acier ou en acier inox, largeur, nombre de perçages de brides par côté trox_blau20 B Nb d'ouvertures

Volets de dosage en acier ou en acier inox, largeur, nombre de perçages de brides par côté

B Nb d'ouvertures
B n
mm –

200 – 287

1

288 – 537

2

538 – 787

3

788 – 1037

4

1038 – 1287

5

1288 – 1537

6

1538 – 1787

7

1788 – 2000

8


Volets de dosage en acier ou en acier inox, hauteur nombre de perçages de brides par côté

H Nb d'ouvertures
H n
mm –

180 – 211

1

212 – 461

2

462 – 711

3

712 – 961

4

962 – 1211

5

1212 – 1461

6

1462 – 1711

7

1712 – 1961

8

1962 – 1995

9


Dépassement de l'extrémité de l'axe

Axe d'entraînement Volet de dosage
Axe d'entraînement JZ-LL JZ-LL-A2 JZ-HL
Axe d'entraînement A
Axe d'entraînement mm

① Standard

30

26

30

② Prolongé

250

180

250

③ Carré 9 mm

37

37

37

④ Carré 10 mm

70

–

60


Détails du montage, Information de base et nomenclature

  • Détails du montage
  • INFORMATION DE BASE ET NOMENCLATURE
Montage sur un mur sans contre cadre
00100046_0


00100046_0
00100045_0
00131219_0
00131196_0

Montage et mise en service

  • Avec ailettes horizontales
  • Avec ou sans contre cadre
  • Montage sans torsion
  • Pour les largeurs supérieures à 2000 mm ou les hauteurs dépassant 1995 mm, installer deux volets de dosage côte à côte ou l'un au-dessus de l'autre
  • Uniquement pour montage en intérieur

Montage et mise en service

  • Avec ailettes horizontales
  • Avec ou sans contre cadre
  • Montage sans torsion
  • Pour les largeurs supérieures à 2000 mm ou les hauteurs dépassant 1995 mm, installer deux volets de dosage côte à côte ou l'un au-dessus de l'autre
  • Uniquement pour montage en intérieur

Largeur subdivisée, largeur

Largeur subdivisée, largeur

B1 B
mm mm

2550

1200

2950

1400

3350

1600

3750

1800

4150

2000


Hauteur subdivisée, hauteur

H1 H
mm mm

2086

1005

2416

1170

2746

1335

3076

1500

3406

1665

3736

1830

4066

1995


Dimensions principales

B [mm]

Largeur de la gaine

H [mm]

Hauteur de la gaine

n [ ]

Nombre de trous de vis de la bride

M [kg]

Poids

Nomenclature

LWA [dB(A)]

Niveau de puissance acoustique pondéré A du bruit du flux d'air pour le volet de dosage

α [°]

Position actuelle du clapet, 0°: OUVERT, 90°: FERMÉ

A [m²]

Section en amont

v [m/s]

Vitesse du débit d'air calculée en amont sur la base de la section transversale (B × H)

V [m³/h] et [l/s]

Débit d'air

Δpst [Pa]

Pression différentielle statique

Δpst min [Pa]

Pression différentielle statique maximale


Tous les niveaux de puissance acoustique sont basés sur 1 pW.

Dimensions principales

B [mm]

Largeur de la gaine

H [mm]

Hauteur de la gaine

n [ ]

Nombre de trous de vis de la bride

M [kg]

Poids

Nomenclature

LWA [dB(A)]

Niveau de puissance acoustique pondéré A du bruit du flux d'air pour le volet de dosage

α [°]

Position actuelle du clapet, 0°: OUVERT, 90°: FERMÉ

A [m²]

Section en amont

v [m/s]

Vitesse du débit d'air calculée en amont sur la base de la section transversale (B × H)

V [m³/h] et [l/s]

Débit d'air

Δpst [Pa]

Pression différentielle statique

Δpst min [Pa]

Pression différentielle statique maximale


Tous les niveaux de puissance acoustique sont basés sur 1 pW.

Téléchargements

Information produit

  • Brochure technique Série JZ-LL

    Brochure technique 1.6 Mo pdf

Certificats

  • Classe d'étanchéité des composants de ventilation TROX

    Classe d'étanchéité_2021_05_31_DE_fr Certificat 670 ko pdf

  • Classification aux fuites des composants de ventilation TROX

    Leckageklassifizierung-FK2-EU-v1_HC_2021_05_31_DE_fr Certificat 670 ko pdf

  • Déclaration de conformité UE

    CE_2020_06_JZ-Ex_DE_fr Déclaration de conformité 120 ko pdf

Manuels d'utilisation

  • Manuel d'installation JZ, JZ-AL, JZ-LL, JZ-HL, JZ-HL-AL, JZ-LL-AL, WG-JZ

    JZ-x_WG-JZ_IM_A00000044990_V5_2022_10_FR_fr Manuel d'installation 490 ko pdf
production {"X-Frame-Options"=>"SAMEORIGIN", "X-XSS-Protection"=>"1; mode=block", "X-Content-Type-Options"=>"nosniff", "X-Download-Options"=>"noopen", "X-Permitted-Cross-Domain-Policies"=>"none", "Referrer-Policy"=>"strict-origin-when-cross-origin", "Content-Security-Policy"=>"frame-ancestors 'self' https://*.scrivito.com https://punchoutcommerce.com https://www.trox.de https://trox-extern.com https://*.onventis.com http://localhost:63342 http://cerebrum.local", "Strict-Transport-Security"=>"max-age=31536000; includeSubDomains", "Content-Type"=>"text/html; charset=utf-8"}

Partager la page

Recommander cette page

Vous avez la possibilité de recommander cette page en partageant le lien.

Les champs marqués d'une étoile (*) sont obligatoires.

Contact

Merci pour votre message !

Votre recommandation a été envoyée et sera bientôt reçue par le destinataire.

Contact

Nous sommes à votre disposition

Veuillez préciser votre message et le type de demande.
Tel.: +41 26 425 59 00 | Fax: +41 26 425 59 01

Pièce jointe (max. 10MB)
Votre message
Votre message pour

Les champs marqués d'une étoile (*) sont obligatoires.

Contact

Merci pour votre message !

Votre message a été envoyé et sera traité dans les plus brefs délais.
Notre département de traitement des demandes prendra contact avec vous dès que possible.
Pour les questions d'ordre général concernant les produits ou services, vous pouvez aussi nous appeler :
Tel.: +41 26 425 59 00 | Fax: +41 26 425 59 01

Contact

Nous sommes à votre disposition

Veuillez préciser votre message et le type de demande.
Tel.: +41 26 425 59 00 | Fax: +41 26 425 59 01

Pièce jointe (max. 10MB)
Votre message
Votre message pour

Les champs marqués d'une étoile (*) sont obligatoires.

Contact

Merci pour votre message !

Votre message a été envoyé et sera traité dans les plus brefs délais.
Notre département de traitement des demandes prendra contact avec vous dès que possible.
Pour les questions d'ordre général concernant les produits ou services, vous pouvez aussi nous appeler :
Tel.: +41 26 425 59 00 | Fax: +41 26 425 59 01

TROX Logo
En cliquant sur ce bouton, vous nous autorisez à vous offrir une expérience de navigation et d'achat de qualité sur notre site web. Ces cookies comprennent ceux qui sont nécessaires au fonctionnement du site et au contrôle de nos services et applications, ainsi que ceux qui sont utilisés uniquement à des fins statistiques, pour des paramètres de commodité ou pour afficher un contenu personnalisé. Vous pouvez décider quelles catégories vous souhaitez autoriser et vous pouvez ajuster les paramètres d'utilisation des données en fonction de vos propres besoinsS. Veuillez noter que, selon les paramètres que vous avez sélectionnés, toutes les fonctionnalités de la page peuvent ne pas être disponibles. Vous pouvez modifier votre sélection à tout moment.
Cookies réglages
