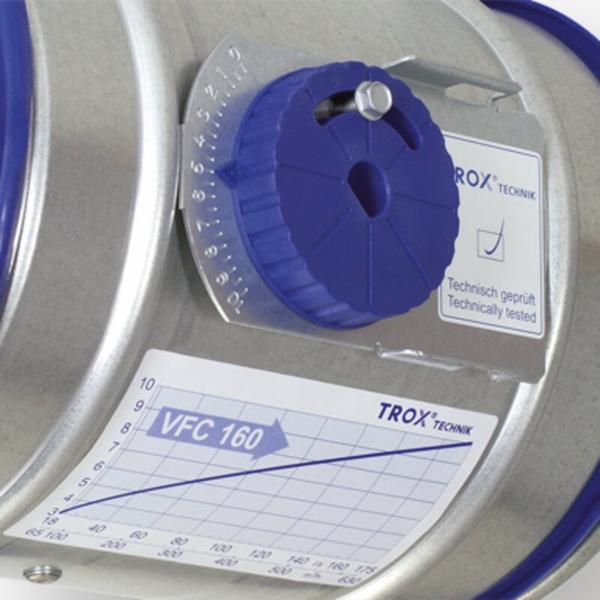

Variante con manopola

VFC_img_06--1-
Attuatore con fermi
meccanici
VFC_img_05--1-

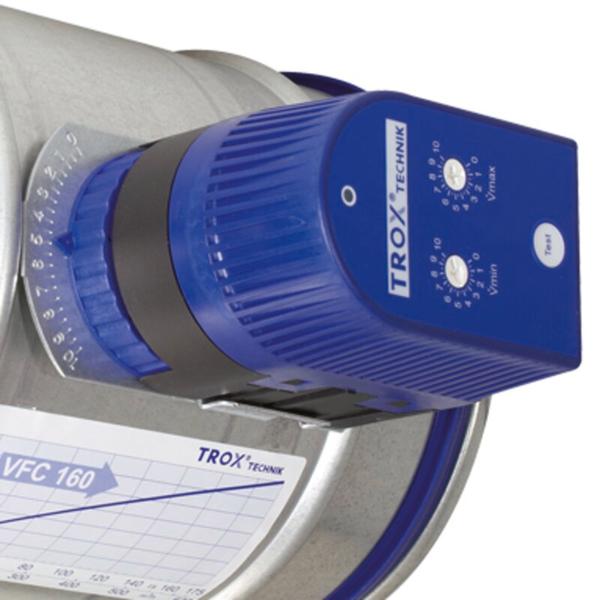

Attuatore con
potenziometri
Conforme

Conforme a VDI 6022

VFC-introduction-image
VFC_img_04--1-
VFC_img_06--1-
VFC_img_05--1-
Conforme

REGOLATORI CAV PER LA REGOLAZIONE DELLA PORTATA COSTANTE

Per basse velocità d'aria

Regolatori di portata meccanici circolari autoalimentati per il controllo dell'aria di mandata o di ripresa in sistemi a volume d'aria costante con basse velocità di flusso d'aria
■ Idoneo per velocità di flusso da 0,8 m/s
■ Messa in servizio molto semplice
■ La portata può essere impostata mediante una manopola e una scala graduata posta all'esterno della cassa
■ Semplice aggiornamento di un attuatore per scale di portata variabili
■ Qualsiasi orientamento d'installazione; non necessita di manutenzione
■ Tenuta d'aria della cassa secondo EN 1751, classe C.

Dotazione opzionale e accessori
■ Silenziatore circolare CA (per Germania e Svizzera), CAH (per EMEA) o CF per la riduzione del rumore riverberato
■ Scambiatore di calore ad acqua calda WL e riscaldatore d'aria elettrico EL per riscaldare il flusso d'aria
■ Attuatore per scale di portata variabili o per commutazione qᵥmin-qᵥmax

Informazioni generali

Applicazione
  • Regolatori circolari CAV della serie VFC per il controllo preciso della portata dell'aria di mandata o di ripresa in sistemi a volume d'aria costante
  • Controllo meccanico della portata autoalimentato senza alimentazione elettrica esterna
  • Per basse velocità d'aria
  • Gestione semplificata dei progetti con ordini basati su dimensioni nominali

Caratteristiche speciali
  • La portata può essere impostata utilizzando una bilancia esterna; non sono necessari strumenti
  • Semplice aggiornamento di un attuatore
  • Funzionamento corretto anche in condizioni sfavorevoli a monte o a valle (è necessario un tratto rettilineo di 1,5 D a monte)
  • Qualsiasi orientamento di installazione
  • Test funzionali aerodinamici di ogni unità su uno speciale banco di prova prima della spedizione

Dimensioni nominali
  • 80, 100, 125, 160, 200, 250

Parti e caratteristiche
  • Regolatore pronto per la messa in servizio
  • Pala della serranda con cuscinetti a basso attrito
  • Soffietto che funge da ammortizzatore di oscillazioni
  • Staffa a pressione
  • Manopola con puntatore per l'impostazione della portata volumetrica
  • Guarnizione a labbro

Accessori
  • Attuatori Min/Max: attuatori per la commutazione tra i valori nominali minimo e massimo della portata
  • Attuatori modulanti: attuatori per la variazione della portata volumetrica

Parti accessorie utili
  • Silenziatori circolari CA (per Germania e Svizzera) e CAH (per EMEA)
  • Scambiatore di calore WL
  • Riscaldatore d'aria elettrico EL
  • Le aggiunte utili devono essere ordinate separatamente

Caratteristiche di costruzione
  • Cassa circolare
  • Raccordo di connessione con guarnizione a labbro per condotti circolari secondo EN 1506 o EN 13180
  • Pala della serranda con cuscinetti a basso attrito e soffietti speciali

Materiali e superfici
  • Cassa realizzata in lamiera d'acciaio zincato
  • Pala della serranda e altre parti in plastica di alta qualità, secondo UL 94, V1; secondo DIN 4102, classe di resistenza al fuoco B2
  • Staffa a pressione in acciaio inossidabile
  • Soffietti in poliuretano

Norme e direttive
  • Conforme ai requisiti igienici VDI 6022
  • Tenuta d'aria della cassa secondo EN 1751, classe C.

Manutenzione
  • Il prodotto non richiede manutenzione, perché la struttura adottata e i materiali utilizzati non sono soggetti a usura

Technical information

  • FUNZIONE
  • DATI TECNICI
  • TESTO PER SPECIFICA TECNICA
  • CODICE D'ORDINE

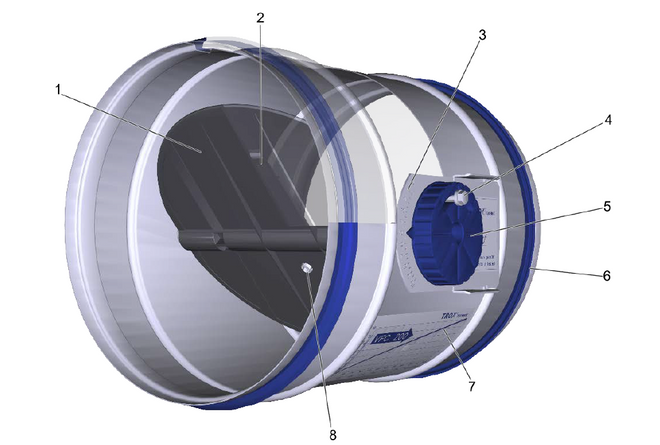

Illustrazione schematica di VFC Funzione-VFC

1 Pala della serranda
2 Staffa a pressione
3 Scala di portata
4 Vite di bloccaggio della manopola
5 Manopola
6 Guarnizione a labbro
7 Diagramma con i valori di impostazione
8 Apertura a soffietto

Funzionamento
I regolatori di portata non necessitano di alcuna fonte di alimentazione elettrica esterna. Una pala della serranda con cuscinetti a basso attrito viene regolata dalle forze aerodinamiche in modo da mantenere una scala di portata impostata entro il campo di pressione differenziale. Le forze aerodinamiche del flusso d'aria creano una coppia di chiusura sulla pala della serranda. Il soffietto si estende e aumenta tale forza, agendo allo stesso tempo come ammortizzatore di oscillazioni. La forza di chiusura è contrastata da una staffa a pressione. Al variare della pressione differenziale, la staffa a pressione regola la posizione della pala della serranda in modo da mantenere la scala di portata pressoché invariata.

Messa in servizio efficiente
Il valore nominale della portata volumetrica può essere impostato in modo rapido e semplice utilizzando il puntatore sulla scala esterna; non sono necessarie misurazioni. Il vantaggio rispetto alle serrande di bilanciamento è che non è necessario ripetere le misurazioni o le regolazioni da parte di un tecnico della climatizzazione. Se la pressione del sistema cambia, ad es. aprendo o chiudendo sezioni del condotto, anche le portate nell'intero sistema cambieranno se vengono utilizzate serrande di bilanciamento; tuttavia, questo non avviene con i regolatori di portata meccanici autoalimentati. Un regolatore meccanico autoalimentato reagisce immediatamente e regola la pala della serranda in modo tale da mantenere la scala di portata costante impostata.

Dimensioni nominali

80 – 250 mm

Intervallo di portata in volume

6 – 370 l/s o 22 – 1332 m³/h

Intervallo di regolazione della portata in volume

Circa 10–100% della portata volumetrica nominale

Precisione della portata in volume

Circa ± 10% della scala di portata nominale

Pressione differenziale minima

30 Pa

Pressione differenziale massima

500 Pa

Temperatura di esercizio

Da 10 a 50 °C

Questo testo di specifica tecnica descrive le proprietà generali del prodotto. I testi per le varianti possono essere generati mediante il nostro programma di progettazione Easy Product Finder.


Regolatori di portata circolari per sistemi a volume d'aria costante e variabile con basse velocità di flusso d'aria, autoalimentati meccanicamente, senza alimentazione elettrica
esterna, adatti per aria di mandata o di ripresa, disponibili in 6 dimensioni nominali.
L'unità pronta per la messa in servizio è costituita dalla cassa contenente una pala della serranda con cuscinetti a basso attrito, un soffietto, una staffa a pressione e una manopola per impostare il setpoint della portata.
Pressione differenziale: 30 – 500 Pa
Scala di portata: max. 10 : 1
Raccordo di connessione con guarnizione a labbro per condotti circolari secondo EN 1506 o EN 13180.
Tenuta d'aria della cassa secondo EN 1751, classe C.


Caratteristiche speciali
  • La portata può essere impostata utilizzando una bilancia esterna; non sono necessari strumenti
  • Semplice aggiornamento di un attuatore
  • Funzionamento corretto anche in condizioni sfavorevoli a monte o a valle (è necessario un tratto rettilineo di 1,5 D a monte)
  • Qualsiasi orientamento di installazione
  • Test funzionali aerodinamici di ogni unità su uno speciale banco di prova prima della spedizione

Materiali e superfici
  • Cassa realizzata in lamiera d'acciaio zincato
  • Pala della serranda e altre parti in plastica di alta qualità, secondo UL 94, V1; secondo DIN 4102, classe di resistenza al fuoco B2
  • Staffa a pressione in acciaio inossidabile
  • Soffietti in poliuretano

Dati tecnici
  • Dimensioni nominali: da 80 a 250 mm
  • Intervallo delle portate: 6 – 370 l/s o 22 – 1332 m³/h
  • Intervallo di regolazione della portata: circa 10–100% della portata nominale
  • Accuratezza della scala di portata: approx. ± 10% della scala di portata nominale
  • Pressione differenziale minima: 30 Pa
  • Pressione differenziale massima: 500 Pa

Dati di dimensionamento
  • qv [m³/h]
  • Δpst [Pa]
Rumore riverberato
  • LPA [dB(A)]
Rumorosità irradiata
  • LPA [dB(A)]
VFC/100/E03
|||
123

1 Serie
VFC Regolatore di portata

2 Dimensioni nominali [mm]
80, 100, 125, 160, 200, 250

3 Attuatore
Nessun dato: regolazione manuale
E01 Attuatore a 3 punti (min/max) 24 V AC/DC con regolazione potenziometro
E02 Attuatore a 3 punti (min/max) 230 V AC/DC con regolazione potenziometro
E03 Attuatore variabile 24 V AC/DC con regolazione potenziometro
M01 Attuatore a 3 punti (min/max) 24 V AC/DC con fermi meccanici
M02 Attuatore a 3 punti (min/max) 230 V AC/DC con fermi meccanici

Esempio d'ordine: VFC/100/E03

SerieVFC
Dimensioni nominali [mm]100
Attuatore24 V AC/DC, modulante 0 - 10 V DC, potenziometro

Downloads

informazioni di prodotto

  • Scheda tecnica del prodotto VFC

    VFC_PD_2025_10_28_DE_it Scheda tecnica del prodotto 610 KB pdf

certificati

  • Declaration of conformity or declaration of incorporation Type VFC

    Declaration of conformity or declaration of incorporation 93 KB pdf

  • Declaration of conformity or declaration of incorporation Type VFC

    Declaration of conformity or declaration of incorporation 66 KB pdf

manuali d'uso

  • Operating manual VFC

    VFC_OM_M_VFC_EN3_2021_09_GB_en Operating manual 3.6 MB pdf
